РГАЖ4.819.000 гильзы защитные цилиндрические

Скачать PDF

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

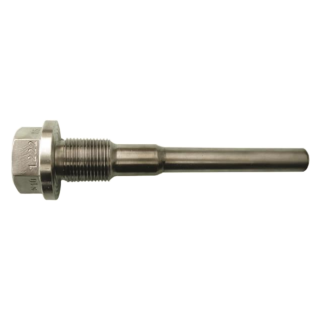

Защитные гильзы РГАЖ4.819.000 предназначены для защиты термопреобразователей от воздействия разрушающих факторов измеряемой среды (скоростного напора, гидростатического давления, истирающего воздействия абразивных частиц, находящихся в измеряемой среде, и т.п.). Применение защитных гильз позволяет, при необходимости, производить замену термопреобразователей без снятия давления с объекта измерений.

Типы защитных гильз: цельноточеные, цельноточеные с вварным дном, сварные. Защитные гильзы изготавливают из нержавеющих сталей 12Х18Н10Т, 10Х17Н13М2Т (для измеряемых сред, содержащих сероводород H₂S) или жаропрочной стали 20Х23Н18. Материал погружаемой части сварных защитных гильз — труба ⌀10х1,5 мм, ⌀14х2,5 мм, ⌀16х2,5 мм или ⌀20х2,5 мм. Штуцеры защитных гильз с метрической и трубной наружной резьбой изготавливают в двух исполнениях: типовом и по ГОСТ 22526-77, исполнение 1.

Для улучшения теплопередачи от измеряемой среды к термопреобразователю, устанавливаемому в защитную гильзу, в комплект поставки защитной гильзы может входить теплопроводящая паста.

Технические характеристики

Диапазон условных давлений	6,3; 10,0; 25,0; 32,0 МПа
Материал погружаемой части	Труба из нержавеющей стали 12Х18Н10Т, 10Х17Н13М2Т (для измеряемых сред, содержащих сероводород H2S) или жаропрочной стали 20Х23Н18 размерами ⌀10х1,5 мм, ⌀14х2,5 мм, ⌀16х2,5 мм или ⌀20х2,5 мм
Диаметр погружаемой части	См. ниже подробное описание
Длина погружаемой части	80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм, 2500 мм, 3150 мм
Габаритные размеры	См. ниже подробное описание
Вес	См. ниже подробное описание

Структура обозначения, пример заказа

РГАЖ 4.819.000-С

-160

-16

-М27х2/М20х1,5

-Н

-25

Условное гидростатическое давление среды Ру - Теплопроводящая паста в комплекте: позиция не заполняется — без теплопроводящей пасты; П — с теплопроводящей пастой

Материал: Н — нержавеющая сталь 12Х18Н10Т; Ас — нержавеющая сталь 10Х17Н13М2Т (для измеряемых сред, содержащих сероводород H2S); Ж — жаропрочная сталь 20Х23Н18

Наружная резьба штуцера D / внутренняя резьба штуцера D1 -Диаметр проточки на штуцере D2, мм / длина проточки на штуцере h, мм: заполняется только для защитных гильз РГАЖ 4.819.000.02, РГАЖ 4.819.000.02(Н) со штуцерами по ГОСТ 22526-77, исполнение 1

Диаметр погружаемой части d, мм

Длина погружаемой части L, мм

Исполнение

Варианты исполнений

Исполнение	Тип гильзы	Материал	Наружный d, мм / внутренний d1, мм, диаметры погружаемой части	Длина погружаемой части L	Наружная резьба D штуцера	Внутренняя резьба D1 для установки ТС в гильзу	Ру, МПа
РГАЖ 4.819.000-С, РГАЖ 4.819.000(Н)-С2) (с типовым исполнением штуцера)	Сварная	нержавеющие стали: 12Х18Н10Т (индекс «Н»), 10Х17Н13М2 Т (индекс «Ас»); жаропрочная сталь 20Х23Н18 (индекс «Ж»)	16,0/11,0 (корпус из трубы 16х2,5)	80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250,1600, 2000, 2500, 3150	М27х2	М20х1,5; М27х2; G1/2	6,3; 10,0; 25,0
					М24х1,5	М20х1,5; М27х2; G1/2
					М33х2	М20х1,5; М27х2; G1/2; М33х2
					G3/4	М20х1,5
РГАЖ 4.819.000.02-С, РГАЖ 4.819.000.02(Н)-С2) (со штуцером по ГОСТ 22526-77, исполнение 1)			20,0/15,0 (корпус из трубы 20х2,5)	80, 100, 120, 160, 200, 250, 320, 400, 500, 630	М27х2	М20х1,5; М27х2; G1/2	6,3 ;10,0; 25,0
РГАЖ 4.819.000-Ц, РГАЖ 4.819.000(Н)-Ц2) (с типовым исполнением штуцера)	полностью цельноточеная	нержавеющие стали: 12Х18Н10Т (индекс «Н»), 10Х17Н13М2Т (индекс «Ас»); жаропрочная сталь 20Х23Н18 (индекс «Ж»)	16,0/10,5	80, 100, 120	М27х2	М20х1,5; М27х2; G1/2	6,3; 10,0; 25,0
					М24х1,5	М20х1,5; М27х2; G1/2
					М33х2	М20х1,5; М27х2; G1/2; М33х2
					G3/4	М20х1,5
			20,0/10,5		М27х2	М20х1,5; М27х2; G1/2; К1/2"
РГАЖ 4.819.000.02-Ц, РГАЖ 4.819.000.02(Н)-Ц2) (со штуцером по ГОСТ 22526-77, исполнение 1)	цельноточеная с вварным дном		16,0/10,5	160, 200, 250, 320, 400	М27х2	М20х1,5; М27х2	6,3; 10,0; 25,0
					М24х1,5	М20х1,5; М27х2; G1/2
					М33х2	М20х1,5; М27х2; G1/2; М33х2
			20,0/10,5		G3/4	М20х1,5
					М27х2	М20х1,5; М27х2; G1/2; К1/2"
РГАЖ 4.819.000-Ц, РГАЖ 4.819.000(Н)-Ц2) (с типовым исполнением штуцера)	полностью цельноточеная	нержавеющие стали: 12Х18Н10Т (индекс «Н»), 10Х17Н13М2Т (индекс «Ас»); жаропрочная сталь 20Х23Н18 (индекс «Ж»)	см. подробное описание	80, 100, 120	М27х2	М20х1,5; М27х2; G1/2	6,3; 10,0; 25,0; 32,0
					М33х2	М20х1,5; М27х2; G1/2; М33х2
					G3/4	М20х1,5
					G1	М20х1,5
РГАЖ 4.819.000.02-Ц, РГАЖ 4.819.000.02(Н)-Ц2) (со штуцером по ГОСТ 22526-77, исполнение 1)	цельноточеная с вварным дном		см. подробное описание	160, 200, 250, 320, 400	М27х2	М20х1,5; М27х2	6,3; 10,0; 25,0; 32,0
					М33х2	М20х1,5; М27х2; G1/2; М33х2
					G3/4	М20х1,5
					G1	М20х1,5

Скачать документацию

РГАЖ4.819 гильзы защитные. Подробное описание.
