ДТC045М-RS термопреобразователи сопротивления медные с цифровым интерфейсом RS-485

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -50...+180°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Медные термопреобразователи сопротивления ДТC045М-RS с цифровым интерфейсом RS-485 предназначены для измерения температуры и непрерывного преобразования температуры в цифровой сигнал RS-485 (Modbus RTU).

Термопреобразователи сопротивления ДТC045М-RS изготавливаются на базе термометров сопротивления ДТС045 (50М, 100М) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.

Термопреобразователи ДТC045М-RS напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.

Сертификат средств измерений находится в стадии получения.

Среда измерения: твердые, жидкие, газообразные и сыпучие среды.

Интерфейс связи RS-485:

Скорость обмена — 9600, 14400, 19200, 38400, 57600, 115200 бит/с.
Протокол связи — Modbus RTU.
Режим работы в сети — Slave.
Входное сопротивление — 96 кОм (1/8 от стандартной нагрузки).

Преимущества датчиков температуры с RS-485:

Передают данные по линии промышленного интерфейса RS-485 (применяются в построении автоматизированных систем управления технологическими процессами — АСУ ТП).
Не занимают аналоговые входы.
Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
Передают данные напрямую в «облако».
Увеличивают помехоустойчивость линии связи.
Увеличивают длину линии связи до 1200 метров.

Состав термопреобразователей

Первичный преобразователь (сенсор) — термопреобразователь сопротивления (ДТС).
Измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85°C).

Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

Метрологические характеристики

Датчик	Максимальный диапазон измерений	Пределы допускаемой основной приведенной погрешности
ДТС-50М, ДТС-100М	-50...+180°С	±0,5%; ±1,0%

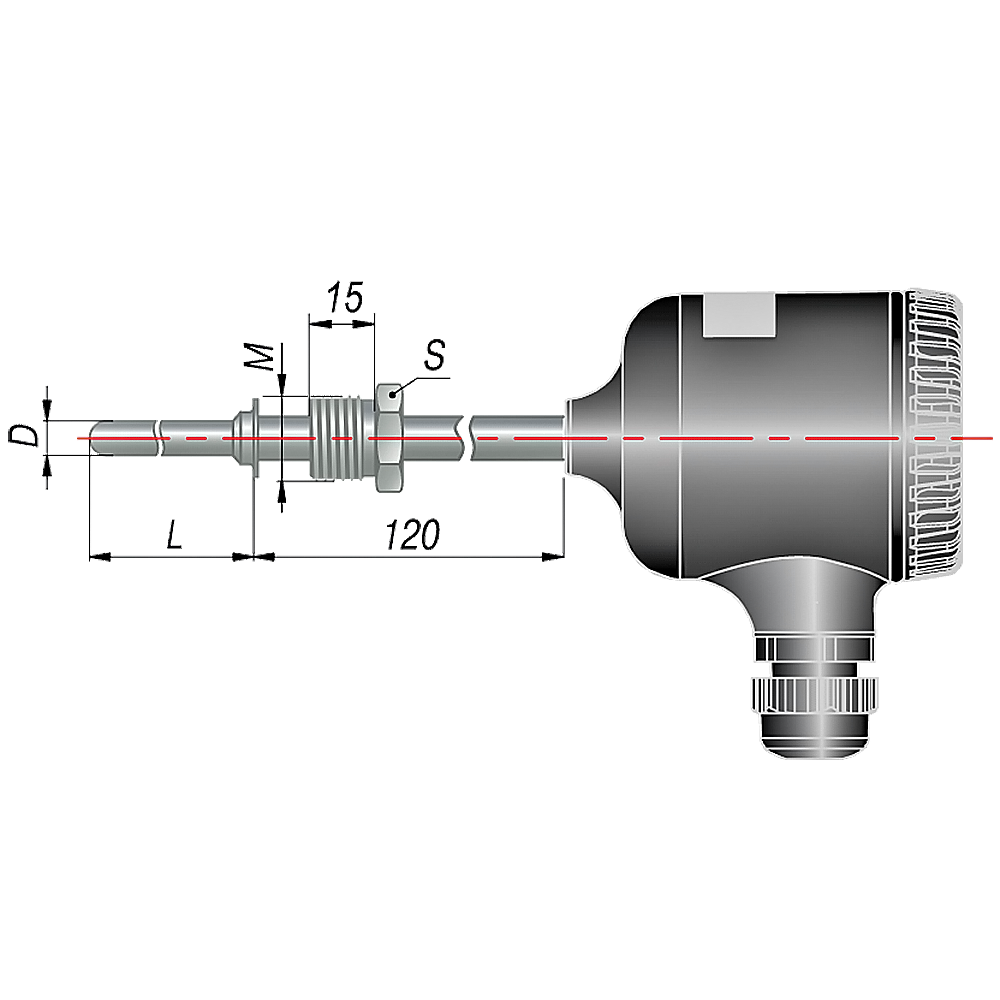

Конструктивное исполнение коммутационных головок

При измерении температуры выше +180°C рекомендуется использовать датчики с металлической головкой.

Под НПЦ-1
Пластмассовая	Металлическая

Кабельный ввод М16×1,5	Кабельный ввод М20×1,5
Диаметр подключаемого кабеля до 10 мм	Диаметр подключаемого кабеля до 10 мм

Схемы подключения

Общая схема подключения датчиков с RS-485

Схема с подключением экрана по схеме выравнивания потенциала

Схема подключения экрана к заземлению

Технические характеристики

Предел допускаемого отклонения от НСХ	±0,5%; ±1,0%
Показатель тепловой инерции	40 с
Количество рабочих спаев	1
Исполнение рабочего спая	Изолированный
Герметичность к измеряемой среде	Герметичный
Диапазон условных давлений	0,1…16 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах	50000 ч
Материал погружаемой части	Сталь 12Х18Н10Т
Унифицированный выходной сигнал	Modbus RTU, RS485
Длина монтажной части	60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Исполнение по степени защиты	IP54, IP65

Структура обозначения, пример заказа

ДТСХХ5М

-Х.

Х.

Х.RS

Материал коммутационной головки:
<без обозначения> — пластмассовая (стандарт);
МГ — металлическая

Длина монтажной части L, мм:
60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Класс точности, %:
0,5; 1,0

Условное обозначение НСХ:
50М — 50М (стандарт);
100М — 100М

Конструктивное исполнение датчика (модель):
045 — датчики с коммутационной головкой

Стандартный комплект поставки

Датчик ДТC045М-RS — 1 шт.
Руководство по эксплуатации — 1 экз.
Паспорт и гарантийный талон — 1 экз.

Скачать документацию

ДТХ-RS датчики температуры с цифровым выходом. Руководство по эксплуатации.

Чтобы правильно подобрать термопреобразователи сопротивления ДТC045М-RS с цифровым интерфейсом RS-485, узнать стоимость термопреобразователей ДТC045М-RS с цифровым интерфейсом RS-485, купить ДТC045М-RS, вам достаточно позвонить по телефону +7(4812)209-311 или написать по электронной почте info@td-etalon.com.
