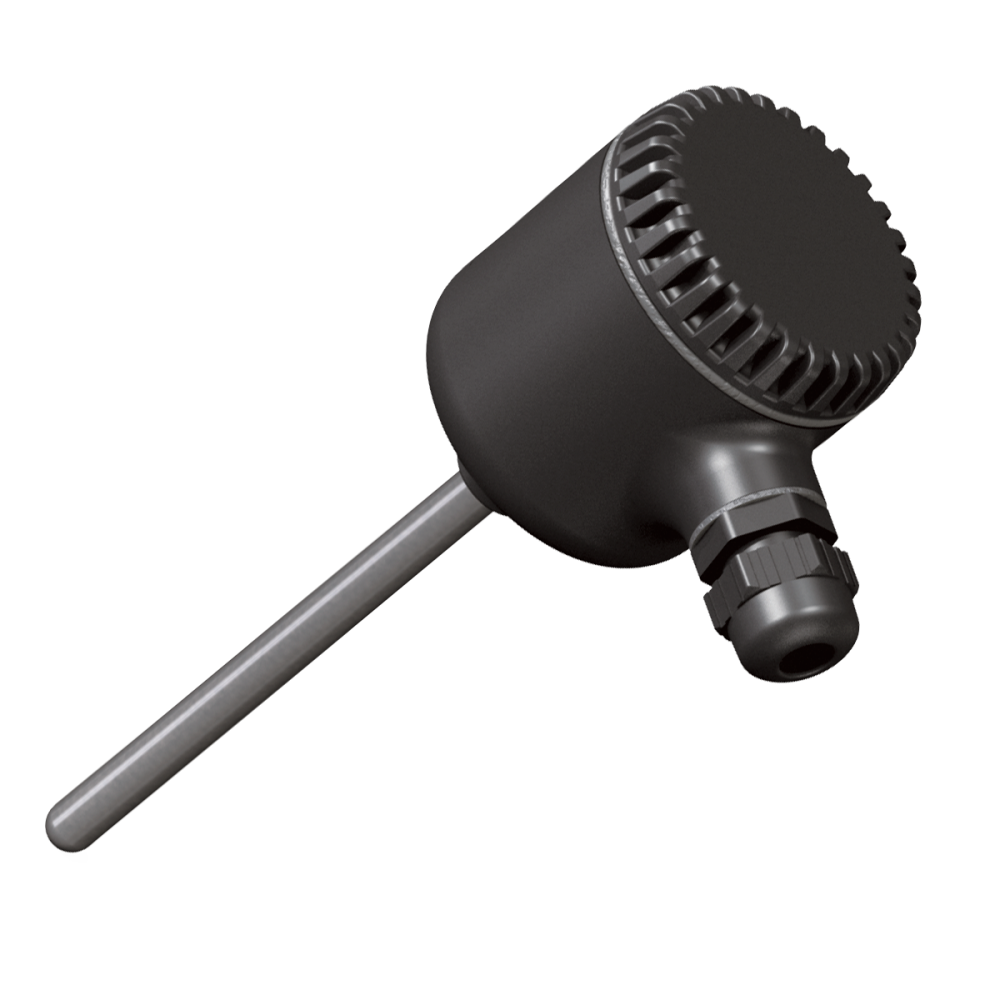

ДТПK195М-И преобразователи термоэлектрические с выходным сигналом 4-20 мА

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+800°C, -40...+900°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел, Сыпучие среды

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Термоэлектрические преобразователи ДТПK195М-И со встроенным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.

Датчики ДТПK195М-И поставляются настроенными на определенный температурный диапазон, выбираемый при заказе.

Состав термопреобразователей:

первичный преобразователь (термозонд) — преобразователь термоэлектрический (ДТП);
измерительный преобразователь НПТ-3, установленный в головку датчика.

Отличительные особенности:

для подключения ДТПK195М-И ко вторичным приборам можно использовать медные провода;
линия связи «датчик-прибор» может составлять сотни метров;
улучшенная помехозащищенность линии связи;
имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе;
гарантийный срок эксплуатации и интервал между поверками: 2 года;
диапазон температур окружающего воздуха при эксплуатации: -40…+85°C.

Конструктивное исполнение коммутационной головки

Конструктивное исполнение головки	Под НПТ-3
Материал головки	Пластмассовая	Металлическая

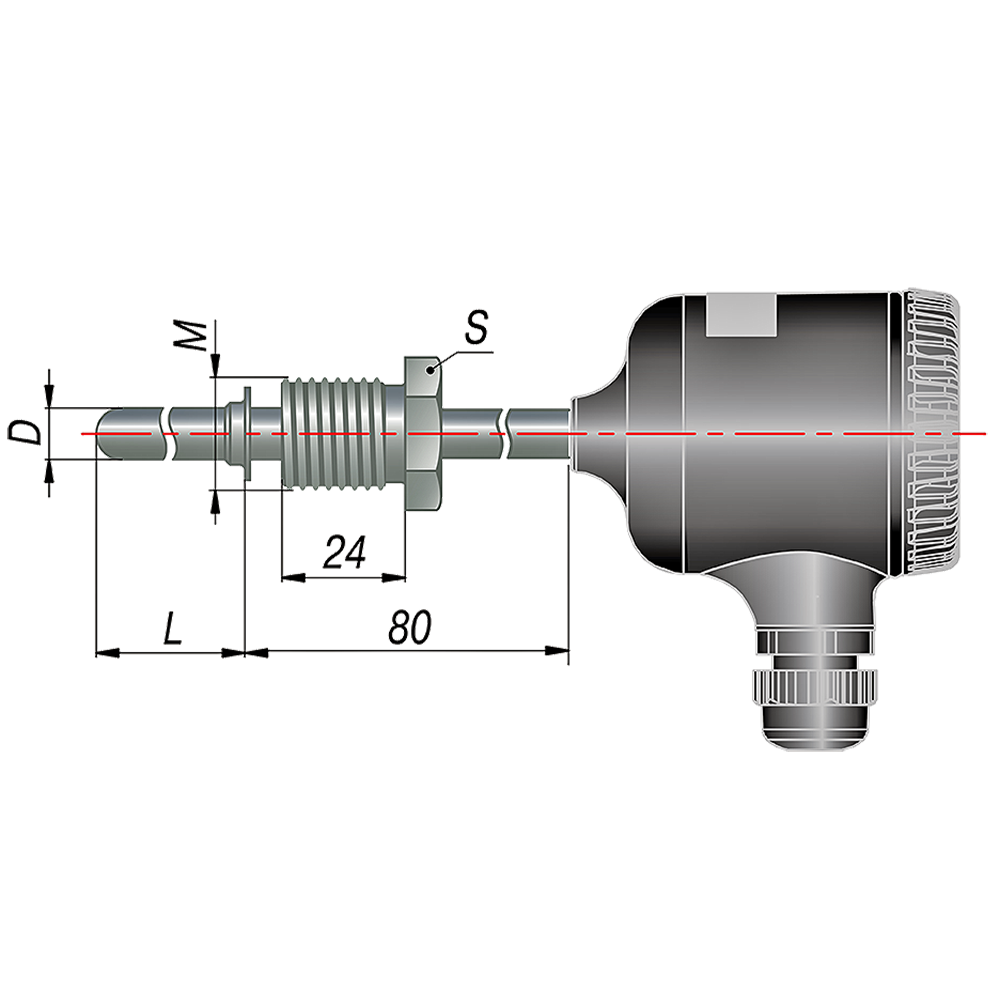

Чертеж
	Кабельный ввод М16×1,5	Кабельный ввод М20×1,5
	Диаметр подключаемого кабеля до 10 мм	Диаметр подключаемого кабеля до 10 мм

Технические характеристики

Предел допускаемого отклонения от НСХ	±1,0%
Показатель тепловой инерции	Не более 20...40 с
Количество рабочих спаев	1
Исполнение рабочего спая	Изолированный
Герметичность к измеряемой среде	Герметичный
Диапазон условных давлений	0,1…16 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах	15000 ч
Материал погружаемой части	Сталь 12Х18Н10Т (-40…+800°С), сталь 10Х23Н18 (-40…+900°С)
Унифицированный выходной сигнал	4-20 мА
Длина монтажной части	60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Исполнение по степени защиты	IP54, IP65

Структура обозначения, пример заказа

ДТПХ

ХХ5

М-0Х

Х.

1,0.И[Х]

Диапазон преобразования:
7 — "-40...+600°C";
10 — "-40...+600°C";
20 — "-40...+800°C";
8 — "0...+400°C";
6 — "0...+500°C";
9 — "0...+600°C";
11 — "0...+800°C";
19 — "0

Длина монтажной части L, мм: 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Материал защитной арматуры:
0 — сталь 12Х18Н10Т (-40...+800°C)

Материал коммутационной головки:
0 — пластмассовая;
1 — металлическая

Диаметр термоэлектрода:
0 — 0,5 мм;
1 — 0,7 мм (стандарт)

Диаметр КТСМ:
7 — 3,0 мм;
9 — 4,5 мм

Конструктивное исполнение датчика (модель):
195 — датчики с коммутационной головкой

Тип сенсора (НСХ):
K — преобразователь типа ТПK (ХА) хромель-алюмель

Стандартный комплект поставки

Датчик ДТПK195М-И — 1 шт.
Паспорт и Гарантийный талон — 1 экз.
Руководство по эксплуатации (по требованию заказчика) — 1 экз.

Скачать документацию

ДТС-И, ДТП-И термопреобразователи с унифицированным выходным сигналом 4-20 мА. Руководство по эксплуатации.
