ДТПN285М-И преобразователи термоэлектрические с выходным сигналом 4-20 мА

Скачать PDF

Тип датчика температуры: ТНН

Номинальная статическая характеристика: N

Диапазон измеряемых температур: -40...+1250°С

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел, Сыпучие среды

Цена (без учета НДС): По запросу руб.

Описание

Термоэлектрические преобразователи ДТПNK285М-И со встроенным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.

Датчики ДТПN285М-И поставляются настроенными на определенный температурный диапазон, выбираемый при заказе.

Состав термопреобразователей:

  • первичный преобразователь (термозонд) — преобразователь термоэлектрический (ДТП);
  • измерительный преобразователь НПТ-3, установленный в головку датчика.

Отличительные особенности:

  • для подключения ДТПN285М-И ко вторичным приборам можно использовать медные провода;
  • линия связи «датчик-прибор» может составлять сотни метров;
  • улучшенная помехозащищенность линии связи;
  • имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе;
  • гарантийный срок эксплуатации и интервал между поверками: 2 года;
  • диапазон температур окружающего воздуха при эксплуатации: -40…+85°C.

Конструктивное исполнение коммутационной головки

Конструктивное исполнение головки

Под НПТ-3

Материал головки

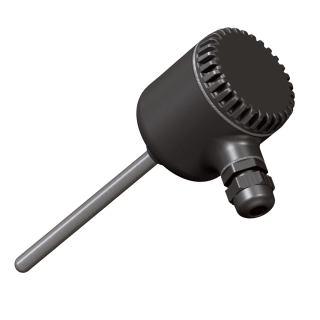

Пластмассовая

Металлическая

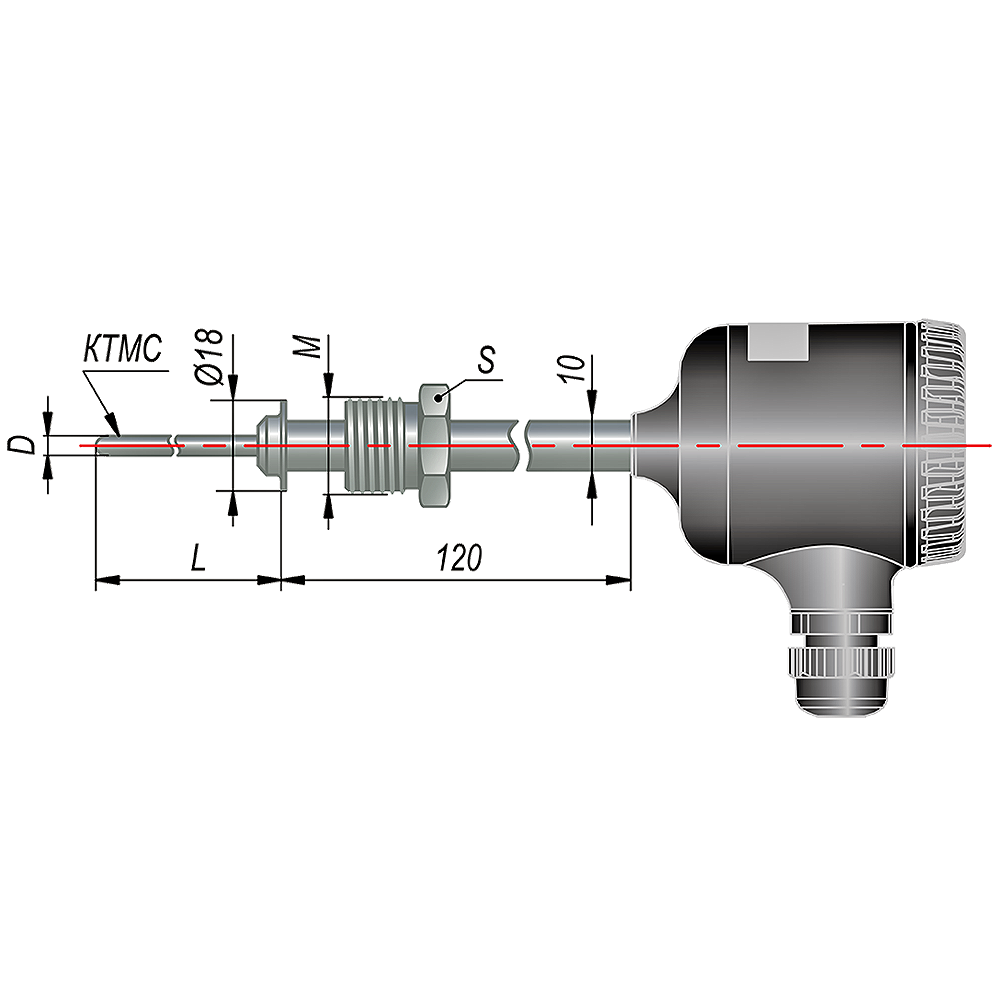

Чертеж



Кабельный ввод М16×1,5

Кабельный ввод М20×1,5

Диаметр подключаемого кабеля до 10 мм

Диаметр подключаемого кабеля до 10 мм



Технические характеристики

Предел допускаемого отклонения от НСХ ±1,0%
Показатель тепловой инерции Не более 20...40 с
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,1…16 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах 15000 ч
Материал погружаемой части Cплав Nicrobell D (-40…+1250°С)
Унифицированный выходной сигнал 4-20 мА
Исполнение по степени защиты IP54, IP65

Структура обозначения, пример заказа

ДТПХ
ХХ5
М-0Х
Х
Х.
Х.
1,0.И[Х]

Диапазон преобразования:
10 — "-40...+800°C";
20 — "-40...+900°C";
25 — "-40...+1000°C";
26 — "-40...+1100°C";
27 — "-40...+1200°C";
18 — "-40...+1250°C";
9 — "0...+600°C";
<

Длина монтажной части L, мм: 60...30000 кратно 10

Материал защитной арматуры:
8 — сталь Nicrobell (-40...+1250°C), КТСМ Ø4,5 мм

Материал коммутационной головки:
0 — пластмассовая;
1 — металлическая

Диаметр термоэлектрода:
0 — 0,5 мм;
1 — 0,7 мм (стандарт)

Диаметр КТСМ:
7 — 3,0 мм;
9 — 4,5 мм

Конструктивное исполнение датчика (модель):
285 — датчики с коммутационной головкой

Тип сенсора (НСХ):
N — преобразователь типа ТПN (НН) нихросил-нисил

Стандартный комплект поставки

  • Датчик ДТПN285М-И — 1 шт.
  • Паспорт и Гарантийный талон — 1 экз.
  • Руководство по эксплуатации (по требованию заказчика) — 1 экз.

Скачать документацию

ДТС-И, ДТП-И термопреобразователи с унифицированным выходным сигналом 4-20 мА. Руководство по эксплуатации.
