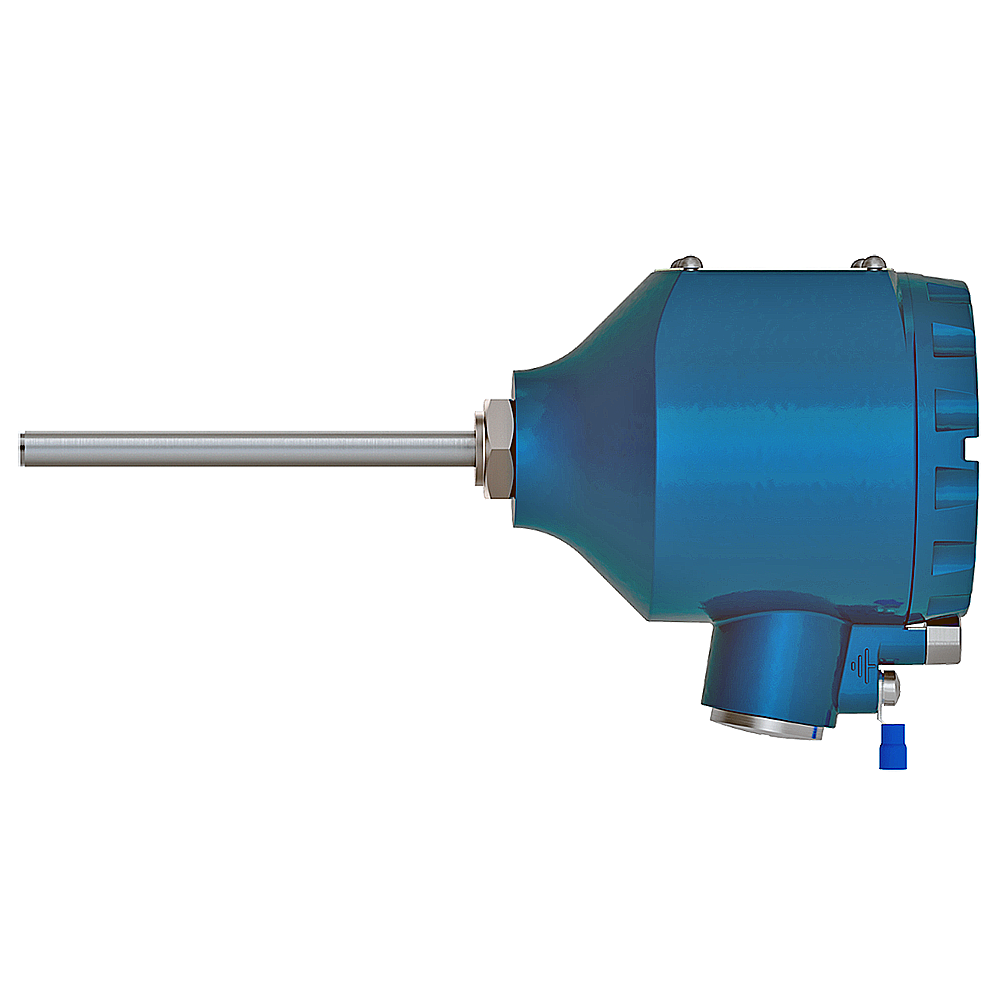

ДТС035Д-И.EXD термопреобразователи сопротивления платиновые с выходным сигналом 4-20 мА взрывозащищенные

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: Pt100

Диапазон измеряемых температур: -50...+500°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 1ExdIIСТGbX

Цена (без учета НДС): По запросу руб.

Описание

Платиновые термопреобразователи сопротивления ДТС035Д-И.EXD предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.

Датчики ДТС035Д-И.EXD имеют взрывозащищенное исполнение (сертификат соответствия №ЕАЭС RU C-RU.АA87.В.01016/22 на термометры сопротивления).

Тип выхода: аналоговый, многопредельный.

Класс точности: ±0,25%; ±0,5%.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Области применения

Системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

Взрывозащищенность

Обеспечение взрывозащищенности датчика ДТС035Д-И.EXD достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в защитную арматуру, загерметизированную эпоксидным компаундом и включением в электрическую цепь преобразователя. Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.

Взрывонепроницаемость оболочки датчика ДТС035Д-И.EXD обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013). Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».

Датчик ДТС035Д-И.EXD должен применяться с кабельным вводом, который обеспечивает необходимый вид и уровень взрывозащиты и степень защиты оболочки, соответствует требованиям ТР ТС 012/2011 и имеет действующий сертификат. Взрывозащищенный кабельный ввод не входит в комплект поставки датчика.

Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура — с помощью клея.

Датчик обеспечивает герметичность корпуса при избыточном давлении 2,0 МПа (по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013).



Температурный класс датчика в зависимости от максимальной температуры окружающей среды

Обозначение температурного класса

Максимальная температура поверхности

Максимальная температура среды измерения

Температура окружающей среды

Т1

≤ 450˚С

+500˚С

-40... +80˚С

Т2

≤ 300˚С

Т3

≤ 200˚С

Т4

≤ 135˚С

Т5

≤ 100˚С



-40... +60˚С

Т6

≤ 85˚С



-40... +55˚С




Технические характеристики

Герметичность к измеряемой среде Герметичный
Средняя наработка до отказа при номинальных температурах 15000 ч
Длина монтажной части 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Исполнение по степени защиты IP65

Структура обозначения, пример заказа

ДТСХХ5Д-РТ100.
Х.
Х.
МГ.И.EXD
-T6
[X
X]

Протокол HART:
<без обозначения> — без протокола HART (стандарт);
H — с протоколом HART

Диапазон преобразования:
4 — "-50...+500°C";
5 — "0...+300°C";
6 — "0...+500°C";
12 — "-50...+100°C";
73 — "0...+200°C"

Температурный класс в маркировке взрывозащиты:
Т6 — не более +80°C

Материал коммутационной головки:
МГ — металлическая головка

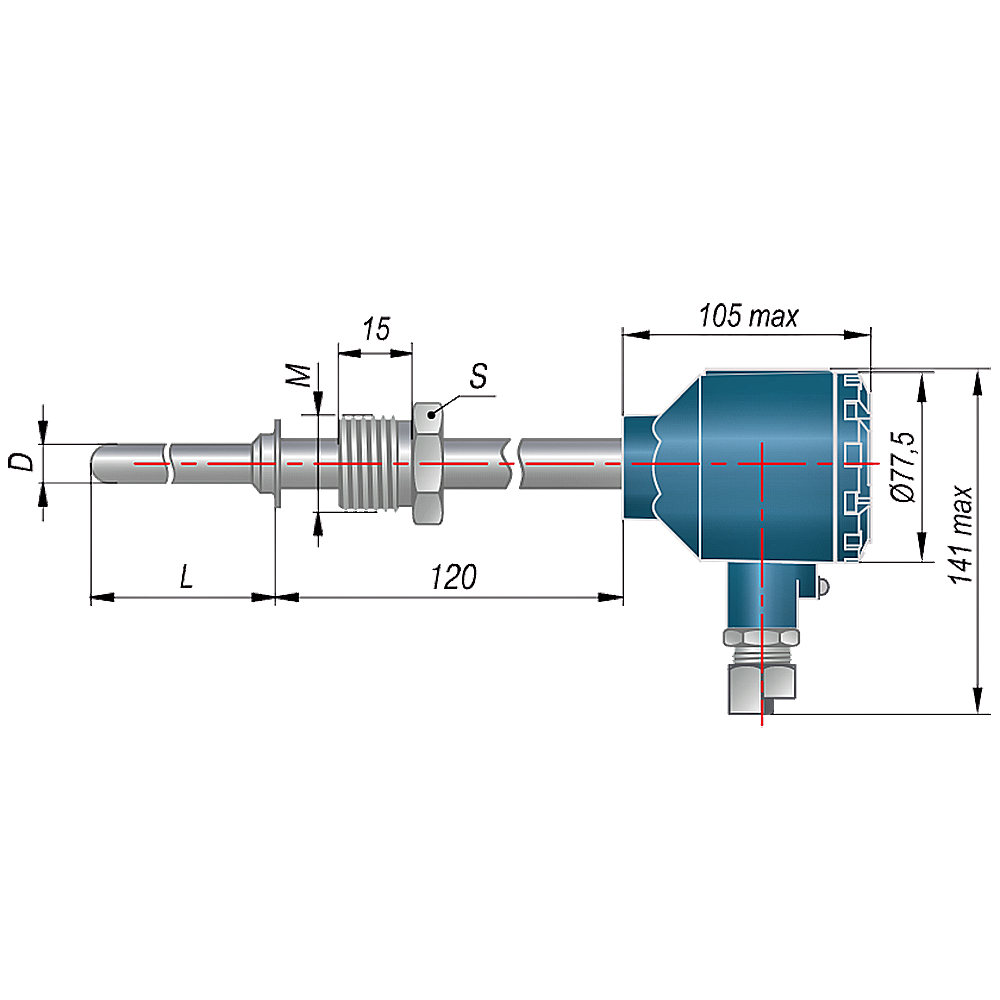

Длина монтажной части L, мм:
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Класс точности, %:
0,25; 0,5

Конструктивное исполнение датчика (модель):
035 — датчики с коммутационной головкой

Стандартный комплект поставки

  • Датчик ДТС035Д-И.EXD — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТС-И.ЕХD термопреобразователь сопротивления. Руководство по эксплуатации. КУВФ.405210.003 РЭ
