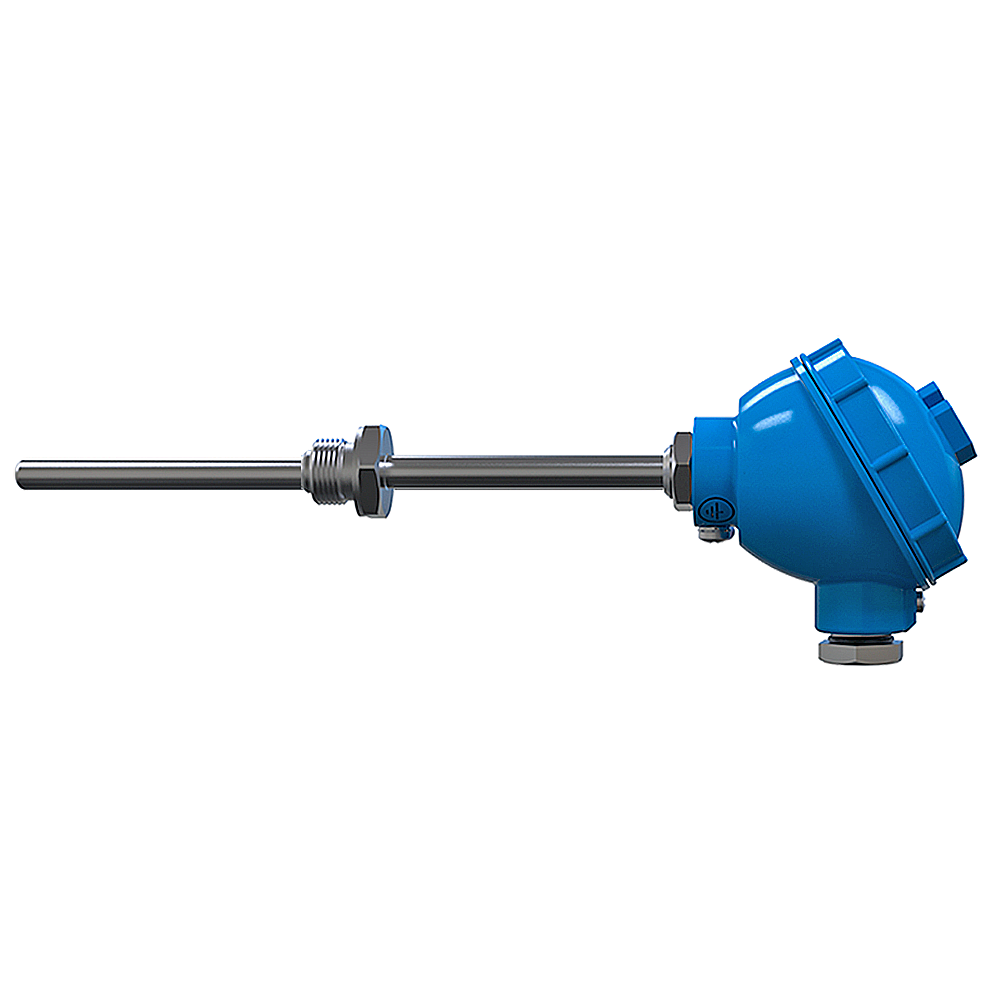

ДТС085Е-И.EXI термопреобразователи сопротивления платиновые с выходным сигналом 4-20 мА взрывозащищенные

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: Pt100

Диапазон измеряемых температур: -50...+500°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ

Цена (без учета НДС): По запросу руб.

Описание

Термометры сопротивления с выходным сигналом 4…20 мА ДТС085Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Область применения

Cистемы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается за счет:

  • выполнения конструкции датчика в соответствии с требованиями ТР ТС 012/2011;
  • ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 100 мA, Ui = 30 B);
  • ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 25 нФ, Li = 0,15 мГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).



Температурный класс датчика в зависимости от максимальной температуры окружающей среды

Обозначение температурного класса

Максимальная температура поверхности

Максимальная температура среды измерения

Температура окружающей среды

Т1

≤ 450°С

+500°С

-40...+80°С

Т2

≤ 300°С

Т3

≤ 200°С

Т4

≤ 135°С

Т5

≤ 100°С



-40...+60°С

Т6

≤ 85°С



-40...+55°С




Технические характеристики

Средняя наработка до отказа при номинальных температурах 15000 ч
Материал погружаемой части Сталь 12Х18Н10Т
Унифицированный выходной сигнал 4-20 мА, HART

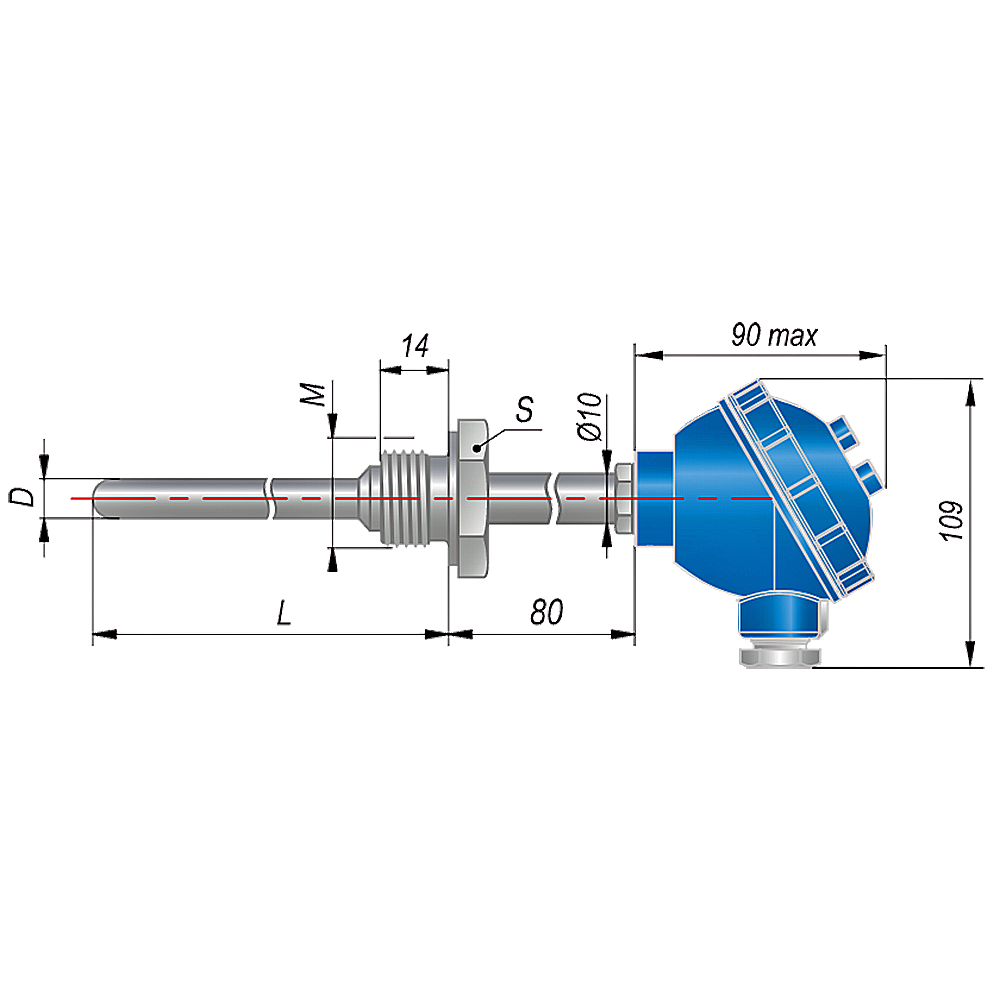

Длина монтажной части 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Присоединение к процессу Штуцер неподвижный G1/2", Штуцер неподвижный G1/4", Штуцер неподвижный M27×2
Исполнение по степени защиты IP65

Структура обозначения, пример заказа

ДТСХХ5Е-РТ100.
Х.
Х.
МГ.
Х.И.EXI-Т6
Н]

Протокол HART:
H — с протоколом HART

Диапазон преобразования:
4 — "-50...+500°C";
5 — "0...+300°C";
6 — "0...+500°C";
12 — "-50...+100°C";
73 — "0...+200°C"

Тип штуцера (если отличается от конструктивного исполнения):
G1/2; G1/4; G3/4; M27x2

Материал коммутационной головки:
МГ — металлическая головка

Длина монтажной части L, мм:
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Класс точности, %:
0,25; 0,5

Конструктивное исполнение датчика (модель):
085 — датчики с коммутационной головкой

Стандартный комплект поставки

  • Датчик ДТС085Е-И.EXI — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТС-И.ЕХI термопреобразователь сопротивления. Руководство по эксплуатации.
