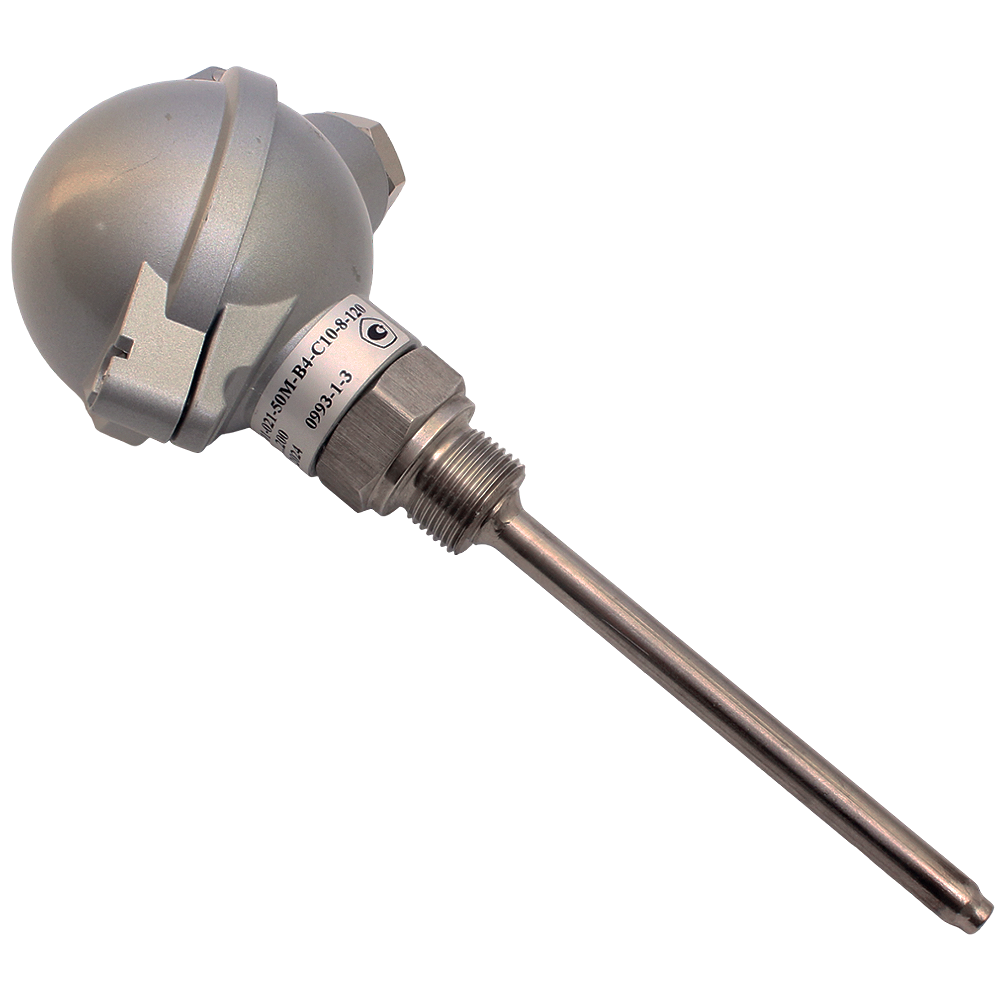

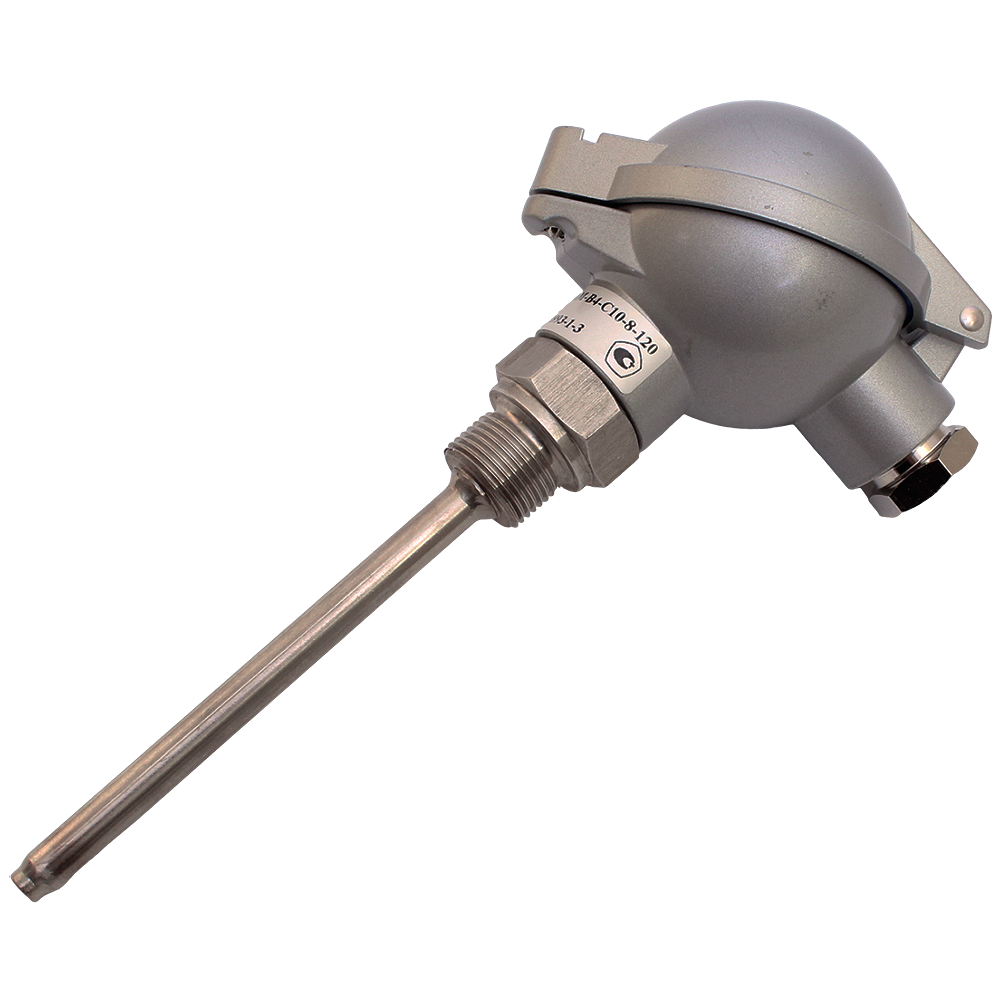

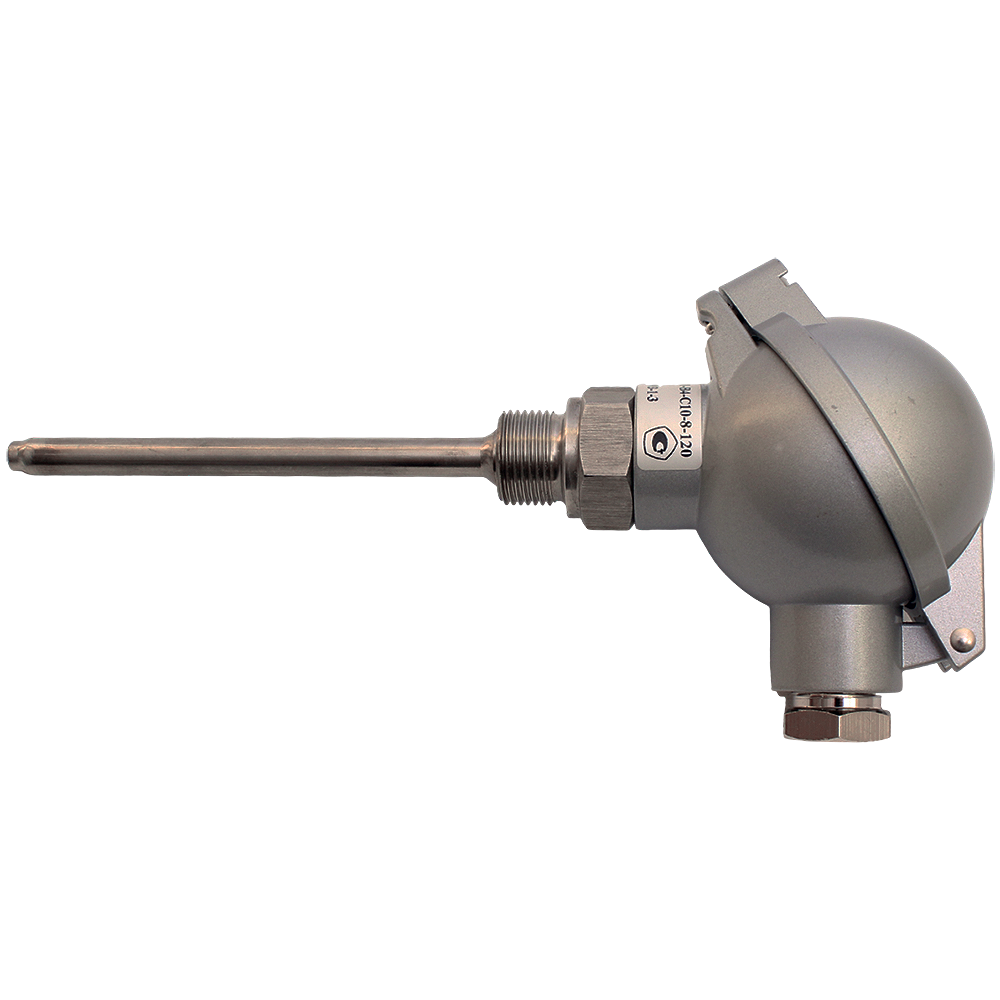

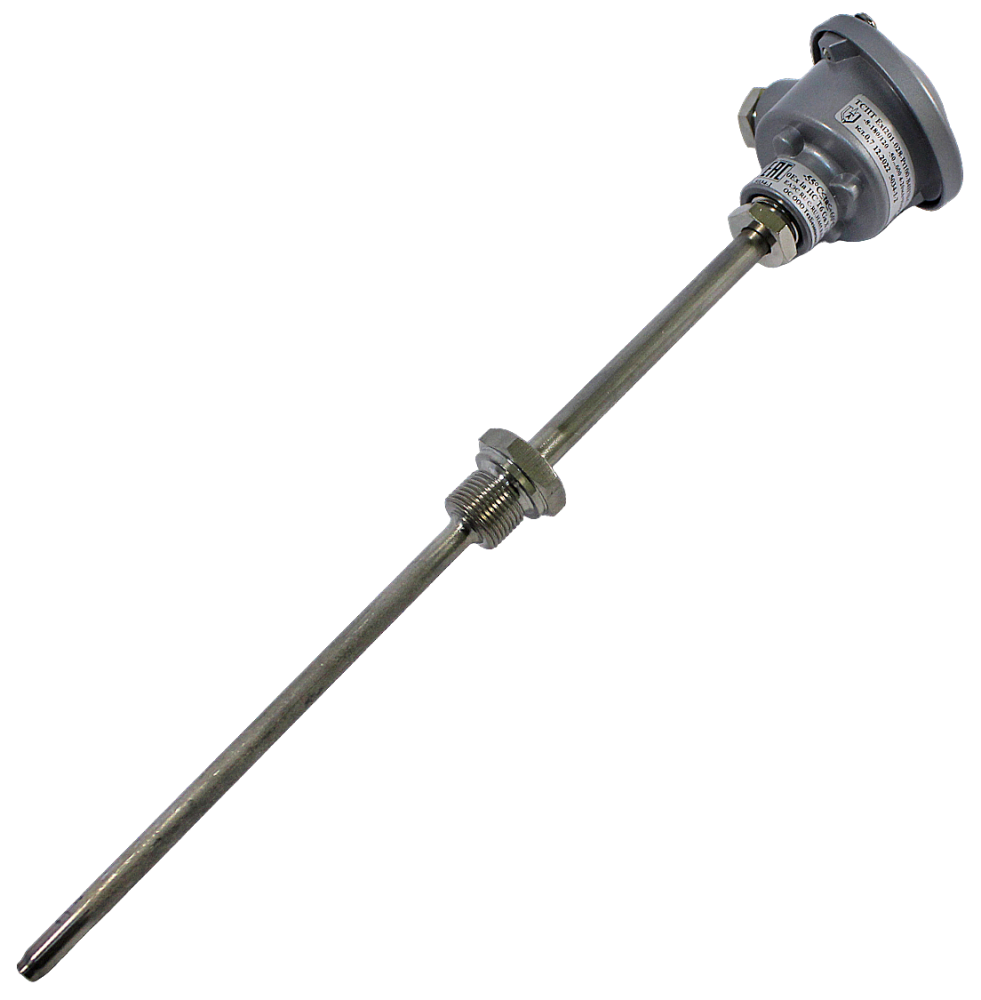

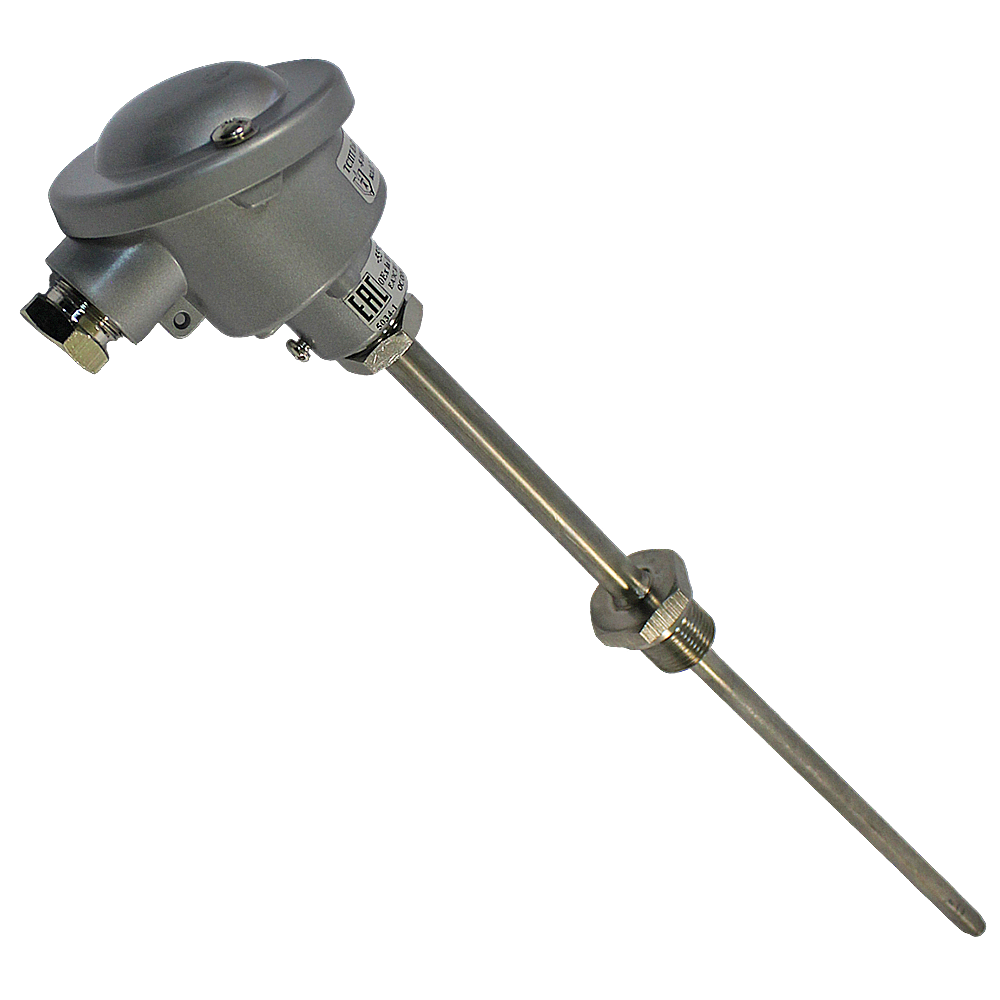

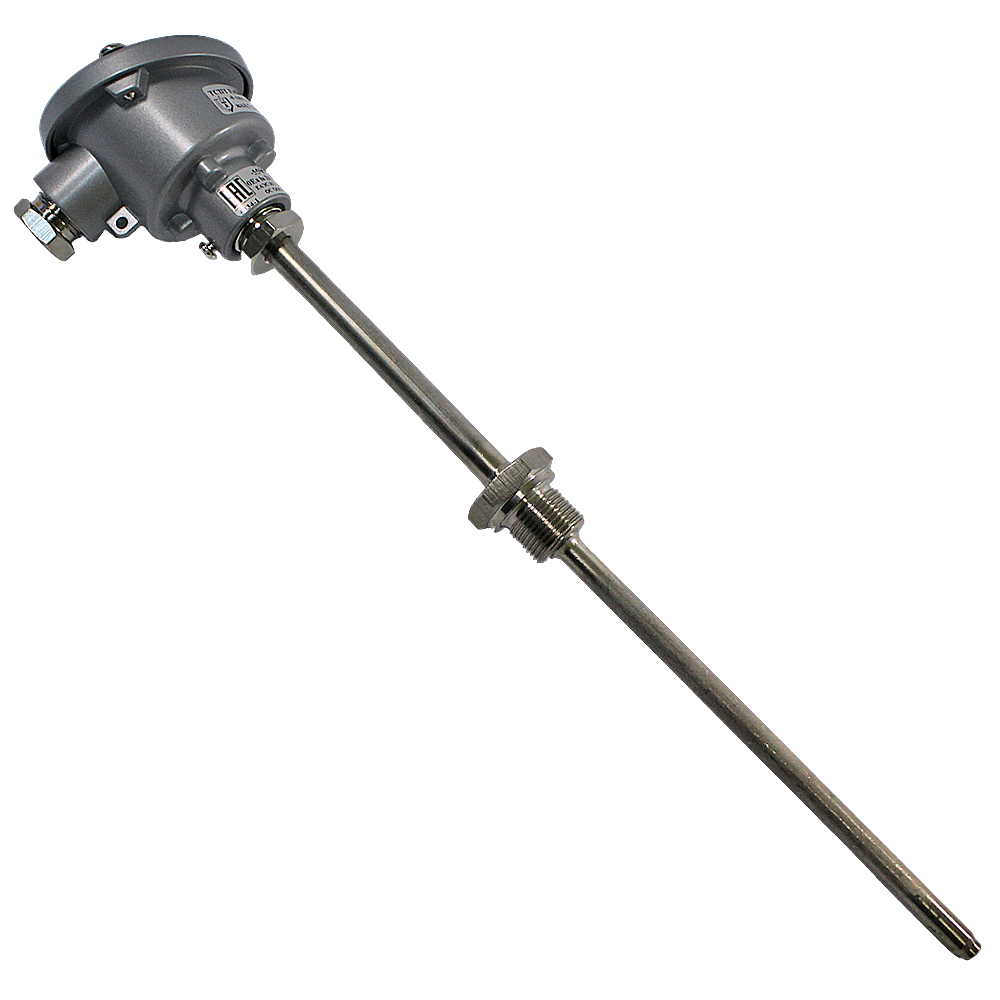

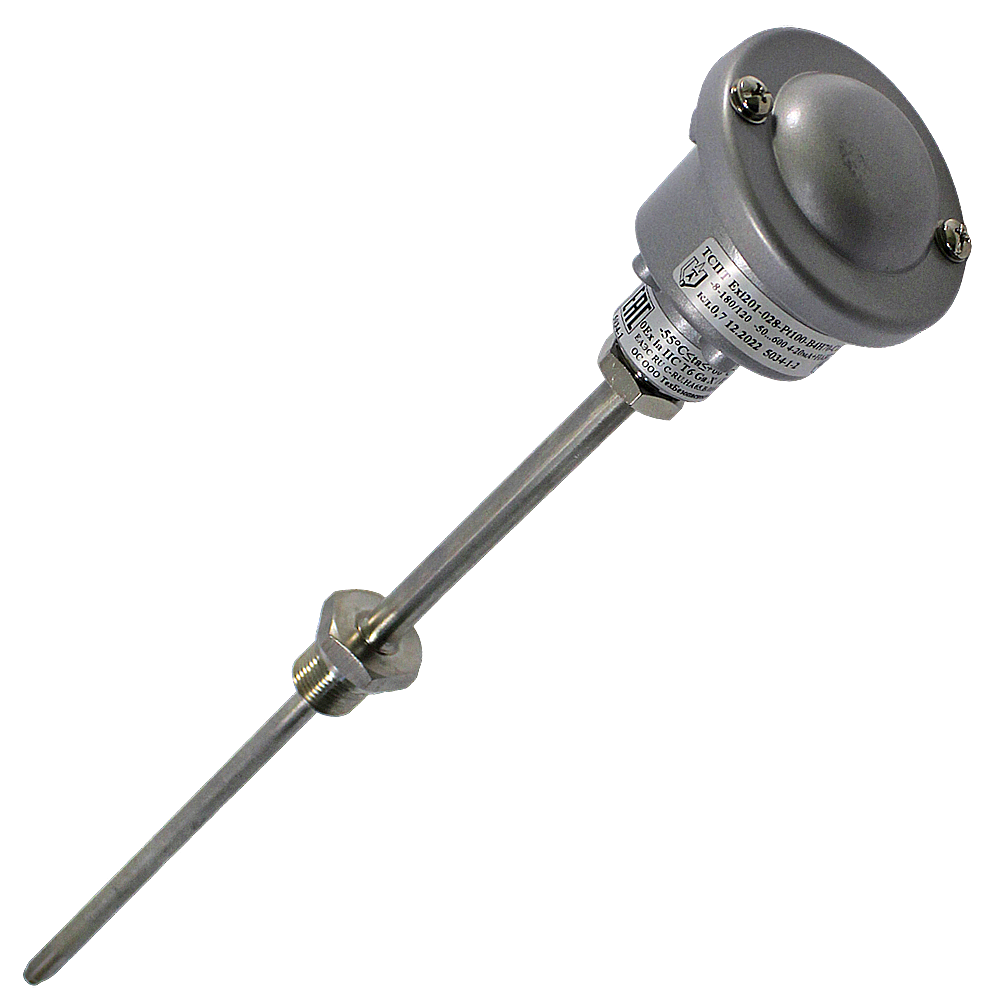

ТСМТ201 термопреобразователи сопротивления медные
Тип датчика температуры: ТСМ
Номинальная статическая характеристика: 50М, 100М
Диапазон измеряемых температур: -50...+120°C, -50...+200°C, -180...+200°C
Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали
Маркировка взрывозащиты: 0ExiaIICT6X, 1ExdIICT6
Цена (без учета НДС): По запросу руб.
Описание
Медные термопреобразователи сопротивления ТСМТ201 с неподвижным штуцером предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с защитными гильзами ЮНКЖ.
Термометр ТСМТ201К предназначен для измерения температуры в криогенной технике. Термометр ТСМТ201Н предлагается в качестве альтернативы медным термопреобразователям сопротивления для измерения температуры в диапазоне до +200°С. Типоразмер штуцера ¾ по требованию заказчика.
В клеммную головку могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.
Предельная погрешность
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART.
|
Выходной |
Условное |
Пределы |
Выходной |
Условное |
Пределы |
|
4-20 мА |
AA3T25; А3T25 |
0,25%·tn* или 0,5°С |
4-20 мА + HART |
AAxH25, AxH25 |
0,25%·tn или 0,3°С |
|
B3T70 |
0,7%·tn или 1°С |
AxH10, BxH10 |
0,1%·tn или 0,15°С |
||
|
A3T40 |
0,4%·tn или 0,5°С |
BxH70 |
0,7%·tn или 1°С |
**«х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например, АА4Н25 или B3H70.
Технические характеристики
| Класс допуска | A, B, C |
| Предел допускаемого отклонения от НСХ | см. таблицу "Предельная погрешность" |
| Показатель тепловой инерции | d = 6, 8 — 16 с; d = 10 — 20 с |
| Количество рабочих спаев | 1 |
| Исполнение рабочего спая | Изолированный |
| Герметичность к измеряемой среде | Герметичный |
| Диапазон условных давлений | 6,3 МПа |
| Средняя наработка до отказа при номинальных температурах | В зависимости от группы условий эксплуатации: I — 10 лет; II — 4 года (6 лет)*; III — 2 года *Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период. |
| Материал погружаемой части | Сталь 12Х18Н10Т; сталь 10Х17Н13М2Т |
| Материал корпуса | Пластик; алюминий; нержавеющая сталь |
| Унифицированный выходной сигнал | 4-20 мА, HART |
| Устойчивость к вибрации | V3 |
| Диаметр монтажной части | 6, 8, 10 мм |
| Длина монтажной части | 50÷3150 мм |
| Климатическое исполнение (диапазон рабочих температур) | УХЛ2 |
| Исполнение по степени защиты | IP55, IP65, IP66, IP68 |
Структура обозначения, пример заказа
Размер от места уплотнения до головки ℓ:
не заполнено — 120 мм;
30÷500 мм — размер в мм
Монтажная длина L: 50÷3150 мм
Наружный диаметр: 6, 8, 10 мм
Материал наружной оболочки кабеля:
С10 — сталь 12Х18Н10Т;
С13 — сталь 10Х17Н13М2Т
Выходной сигнал (см. "Варианты исполнений")
Схема соединения:
3, 4 — 3-х и 4-х проводная схема подключения для класса А;
2, 3, 4 — 2-х, 3-х, 4-х проводная схема подключения для класса В, С
Класс допуска по ГОСТ 6651-2009: А, В, С
НСХ в соответствии с ГОСТ 6651-2009: 50М, 100М
Кабельный ввод (см. "Варианты исполнений")
Узел коммутации датчика (см. "Варианты исполнений")
Тип датчика: ТСМТ — термометр сопротивления медный
Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X; Exd — 1ExdIICT6
Модификация: 201 — с неподвижным штуцером
Варианты исполнений
Варианты исполнения коммутационных головок
|
010 |
16 |
21 |
25 |
28 |
|
|
|
|
|
 |
Кабельный ввод
|
Кабельный ввод |
0 |
штатный кабельный ввод клеммной головки |
|
|
А |
под небронированный кабель в металлорукаве РЗЦХ-15 |
клеммные головки ≥ 14 |
|
|
В |
под небронированный кабель в металлорукаве МРПИ-15 |
||
|
C |
под небронированный кабель в металлорукаве DN18 |
||
|
D |
под небронированный кабель в металлорукаве DN20 |
||
|
E |
под небронированный кабель в металлорукаве DN12 |
||
|
F |
под трубный монтаж с внутренней резьбой М20х1,5 |
||
|
G |
под трубный монтаж с выходом наружной резьбой G1/2 |
||
|
H |
под небронированный кабель диаметром 6,5÷14 мм |
||
|
I |
под небронированный кабель диаметром 3,2÷8,7 мм |
||
|
J |
под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней |
||
|
К |
под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони |
||
|
L |
под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони |
||
Узел коммутации датчика
|
10 |
пластиковая головка |
IP55 |
общего назначения |
|
15; 16; 17; 18; 19 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
|
20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
|
14; 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6 X или общего назначения |
|
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6 или общего назначения |
Выходной сигнал
|
Не заполнено |
аналоговый сигнал (Ом) в соответствии с НСХ |
|||
|
T25 |
для головок клеммных ≥ 14 |
4-20 мА |
для АА3 и А3 |
|
|
T40 |
для А3 |
|||
|
T70 |
для В3 |
|||
|
H10 |
4-20 мА + HART |
для Ах, Вх |
индивидуальная градуировка датчика |
|
|
H25 |
для ААх, Ах |
|||
|
H70 |
для Вх |
|||
Скачать документацию
