ТСМУ-011.МП.ИНД термопробразователи сопротивления медные поверхностные микропроцессорные со светодиодной индикацией

Термопреобразователи сопротивления медные поверхностные микропроцессорные со светодиодной индикацией ТСМУ-011.МП.ИНД предназначены для измерения температуры наружной поверхности труб наземных и подземных трубопроводов, а также температуры грунта, в том числе во взрывоопасных зонах, и выдачи информации о температуре в виде аналогового выходного токового сигнала 4–20 мА.

Индикаторные ТСМУ-011.МП.ИНД одновременно с выдачей информации о температуре в виде аналогового выходного токового сигнала 4–20 мА обеспечивают индикацию выходного сигнала на экране установленных в клеммные головки ТСМУ-011.МП.ИНД цифровых дисплеев с светодиодной индикацией или с жидкокристаллической индикацией.

ТСМУ-011.МП.ИНД со встроенными устройствами для защиты от импульсных перенапряжений УЗИП ТЕРМ 002 предназначены, как правило, для измерения температуры в полевых условиях и на объектах, на которых отсутствует общая система защиты электрооборудования от импульсных перенапряжений.

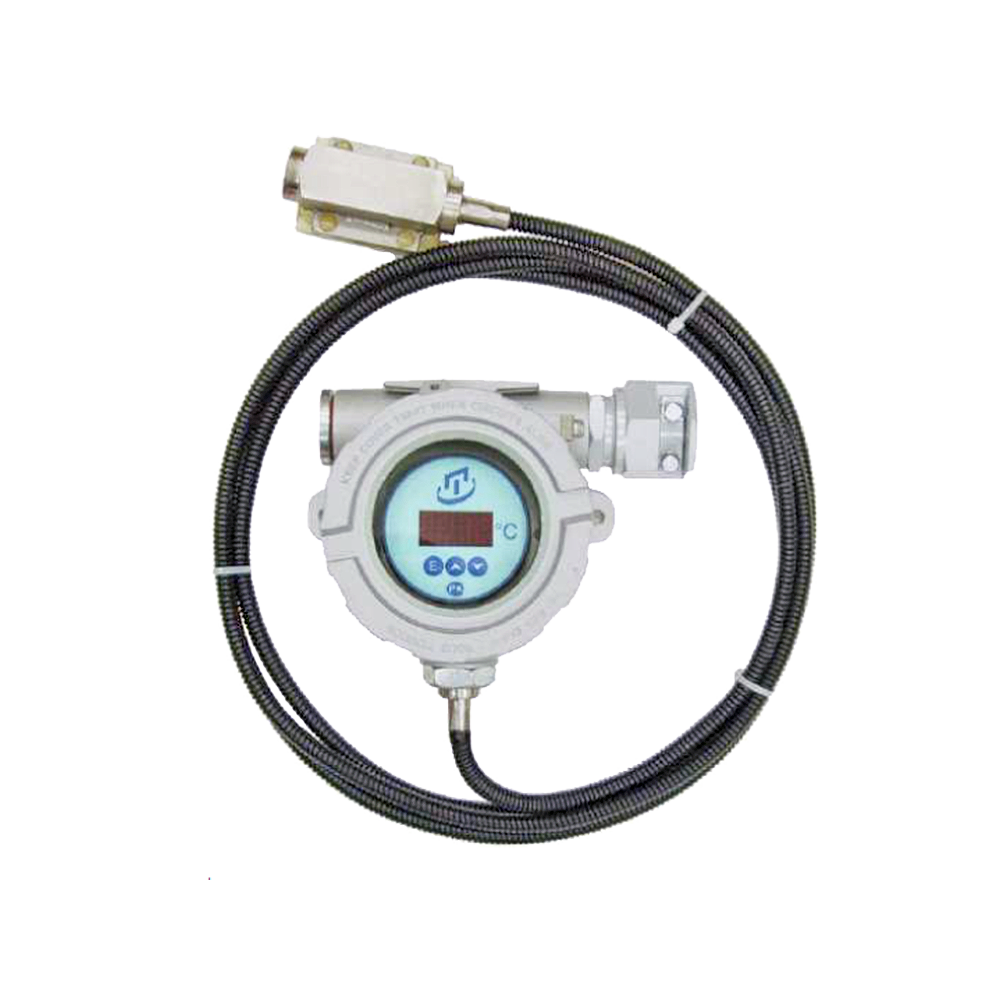

Термопреобразователи состоят из корпуса (первичной технической части), соединительного кабеля и клеммной головки либо типа «Г6», либо типа «Г7». В клеммной головке установлен измерительный преобразователь, а также цифровой дисплей с светодиодной индикацией либо с жидкокристаллической индикацией.

Термопреобразователи сопротивления ТСМУ-011.МП.ИНД могут быть изготовлены с двумя типами корпусов: «К1» и «К2». Корпус типа «К1» обеспечивает возможность установить термопреобразователь на трубы среднего и большого диаметра (от 114 до 1420 мм). Корпус типа «К2» обеспечивает возможность установки термопреобразователя на трубы малого и среднего диаметра (от 60 до 108 мм).

К корпусу ТСМУ-011.МП.ИНД присоединено основание, выполненное с радиусом кривизны, соответствующим диаметру трубы, на которую должен устанавливаться термопреобразователь.

Корпус, соединительный кабель и клеммная головка герметично соединены между собой, при этом корпус электрически развязан от его основания для предотвращения падения потенциала катодной защиты через корпус и соединительный кабель.

Термопреобразователи, предназначенные для измерения температуры грунта, имеют корпус тика «К1» и не имеют основания.

Материал защитных корпусов — нержавеющая сталь 12Х18Н10Т.

Соединительные кабели выполнены либо из многожильных медных проводов во фторопластовой изоляции с внешней оболочкой на основе трубы из нержавеющей стали и металлорукава в полихлорвиниловой изоляции МРПИ 10, либо из многожильных медных проводов во фторопластовой изоляции с внешней оболочкой на основе герметичного гибкого рукава (сильфона) в оплетке из нержавеющей проволоки. Соединительный кабель с внешней оболочкой на основе герметичного гибкого рукава (сильфона) в оплетке из нержавеющей проволоки имеет повышенную гибкость и может быть изготовлен длиной до 10000 мм.

Клеммные головки типов «Г6» и «Г7» предназначены для подключения ТСМУ-011.МП.ИНД к кабельной линии потребителя. Кабель потребителя подключают к установленным в клеммной головке измерительного преобразователя у ТСМУ-011.МП.ИНД.

Выведенные в клеммную головку токовыводы от каждого чувствительного элемента подключены к розеткам типа MC 1,5/4-ST3,81 разъемов. Ответные части разъемов — вилки типа MCV 1,5/4-ST3,81 — также установлены в клеммной головке. При этом вилка для подключения розетки рабочего чувствительного элемента электрически соединена либо с клеммной колодкой, либо с измерительным преобразователем, а вилки для подключения резервных чувствительных элементов (одного или двух) используются только как держатели розеток резервных чувствительных элементов.

Замена рабочего чувствительного элемента на резервный осуществляется путем подключения розетки резервного чувствительного элемента к вилке разъема, электрически соединенной с клеммной колодкой или измерительным преобразователем. Розетка рабочего чувствительного элемента устанавливается в освободившуюся вилку-держатель.

На внутренней поверхности крышки клеммной головки ТСМУ-011.МП.ИНД размещены два разъема. В съемных розетках этих разъемов установлены высокостабильные резисторы. Эти резисторы могут быть использованы для проверки работоспособности измерительного преобразователя и измерительного канала линии потребителя (при проверке розетки с подключенными резисторами устанавливаются вместо рабочего чувствительного элемента). Номинал первого резистора Rн. соответствует приблизительно температуре 0°C, номинал второго резистора Rк. — приблизительно конечной температуре диапазона измеряемых температур.

Материал клеммных головок — литьевой алюминиевый сплав c эпоксидным покрытием.

Внутри корпуса ТСМУ-011.МП.ИНД установлены два или три чувствительных элемента. Один из чувствительных элементов является рабочим, другие — резервными. В защитный корпус термопреобразователя могут быть установлены терморезистивные медные чувствительные элементы модульного типа с номинальной статической характеристикой преобразования 50М, 100М по ГОСТ 6651.

В клеммную головку ТСМУ-011.МП.ИНД могут быть установлены измерительные преобразователи: микропроцессорный с аналоговым токовым сигналом 4–20 мА: с фиксированным диапазоном измерений температуры; с перенастраиваемым диапазоном измерений температуры; интеллектуальный HART-преобразователь; измерительный преобразователь поддерживающий протокол RS-485, Modbus RTU.
