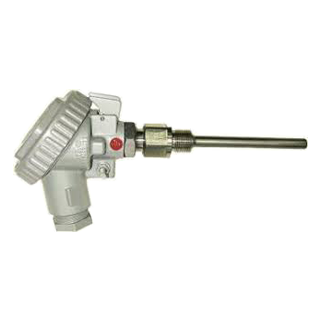

ТСМУ-015В(ОВ)-Exd, ТСМУ-015В(ОВ)-Exdi термопреобразователи сопротивления медные с унифицированным выходным сигналом виброустойчивые

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -25...+25°C, -50...+50°C, -50...+60°C, -50...+100°C, -50...+150°C, -60...+100°C, 0...+50°C, 0...+100°C, 0...+150°C, 0...+180°C, 0...+200°C, 0...+300°C, 0...+400°C, 0...+500°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ, 1ExdIIСТGbX

Цена (без учета НДС): По запросу руб.

Заказать

Описание

ТСМУ-015В(ОВ)-Exd, ТСМУ-015В(ОВ)-Exdi взрывозащищённые виброустойчивые термопреобразователи сопротивления медные с унифицированным выходным сигналом предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных сред, не разрушающих защитный корпус термопреобразователей, в том числе во взрывоопасных зонах, и выдачи информации о температуре в виде аналогового выходного токового сигнала 4–20 мА в условиях повышенной вибрационной нагрузки.

Термопреобразователи ТСМУ-015В(ОВ)-Exd, ТСМУ-015В(ОВ)-Exdi состоят из чувствительного элемента (ЧЭ), защитного корпуса (защитной арматуры), клеммной головки и измерительного преобразователя (ИП), установленного в клеммной головке. Материал защитных корпусов (защитных арматур) — нержавеющие стали 12Х18Н10Т, 10Х17Н13М2Т (для измеряемых сред, содержащих сероводород Н₂S). В защитный корпус термопреобразователей ТСМУ-015В(ОВ)-Exd, ТСМУ-015В(ОВ)-Exdi устанавливаются терморезистивные медные чувствительные элементы модульного типа, с НСХ преобразования 50М или 100М.

ТСМУ-015В(ОВ)-Exd, ТСМУ-015В(ОВ)-Exdi взрывозащищённые термопреобразователи сопротивления медные с унифицированным выходным сигналом виброустойчивые зарегистрированы в Государственном реестре средств измерения РФ.

Технические характеристики

Количество рабочих спаев	1
Герметичность к измеряемой среде	Герметичный
Диапазон условных давлений	До 12 МПа
Средняя наработка до отказа при номинальных температурах	100000 часов
Материал погружаемой части	Нержавеющая сталь 12Х18Н10Т или 10Х17Н13М2Т (для измеряемых сред, содержащих сероводород Н2S)
Материал корпуса	Литьевой алюминиевый сплав, стеклонаполненный полиамид, поликарбонат
Унифицированный выходной сигнал	4-20 мА
Устойчивость к вибрации	GX1, GX2
Диаметр монтажной части	См. ниже подробное описание
Диаметр погружаемой части	См. ниже подробное описание
Длина погружаемой части	60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм
Присоединение к процессу	Штуцер неподвижный G1/2", Штуцер неподвижный K1/2, Штуцер неподвижный K3/4, Штуцер неподвижный M20×1,5, Штуцер неподвижный M27×2, Штуцер неподвижный R1/2, Штуцер неподвижный R3/4
Климатическое исполнение (диапазон рабочих температур)	О1
Исполнение по степени защиты	IP65, IP68
Габаритные размеры	См. ниже подробное описание
Вес	См. ниже подробное описание

Структура обозначения, пример заказа

ТСМУ 015В

-Exd

-4/20-(-50/150)-0,25

-2-160-10

-Н

-М20х1,5

-1

-К-К

-в комплекте с УЗИП ТЕРМ 002-Exd -(IP68)

Комплектация УЗИП ТЕРМ 002: позиция не заполняется — для ТС без УЗИП ТЕРМ 002; «в комплекте с УЗИП ТЕРМ 002-Exd» — для ТС с УЗИП ТЕРМ 002-Exd, ТС с УЗИП ТЕРМ 002-Exdi - Степень защиты от воздействия воды (пыли) по ГОСТ 14254

Исполнение кабельного ввода - Метрологическая приемка: К — калибровка; П — поверка

Исполнение штуцера: 2у — неподвижный усиленный й М20х1,5, М27х2, G1/2, K1/2", R1/2, K3/4", R3/4

Резьба D на установочном штуцере: М20х1,5; М27х2; G1/2, K1/2", K3/4", R1/2, R3/4

Материал защитного корпуса: Н — нержавеющая сталь 12Х18Н10Т; Ас — нержавеющая сталь 10Х17Н13М2Т (для сред с Н2S)

Схема подключения к линии потребителя (2 - 2хпроводная) - Длина монтажной части L, мм - Диаметр защитного корпуса d, мм

-Выходной токовый сигнал: 4/20 — 4–20 мА -Диапазон измеряемых температур, °С. - Основная приведенная погрешность, %: 0,25; 0,5; 1,0

Исп. по взрывозащищенности (Exd — взрывозащищенный с видом взрывозащиты «Взрывонепроницаемая оболочка»; Exdi — взрывозащищенный с совмещенными видами взрывозащиты «Взрывонепроницаемая оболочка» и «Искробезопасная электрическая цепь»)

Модель - Исп. по виброустойчивости (В - высокая, ОВ - особо высокая виброустойчивость) - Исп. по устойчивости к протечкам (стандартное - не заполняется; Д, ДУ - устойчивое и прочное исполнение)

Стандартный комплект поставки

• ТС по заказу;
• КМЧ с набором уплотнительных колец (вставок) по заказу;
• паспорт;
• Руководство по эксплуатации (с первой партией ТС, далее — по заказу).

Скачать документацию

ТСМУ-015В(ОВ)-Exd, ТСМУ-015В(ОВ)-Exdiтермопреобразователи сопротивления медные с унифицированным выходным сигналом виброустойчивые. Общее техническое описание.

Штуцеры. Клеммные головки. Кабельные вводы. Подробное описание.
