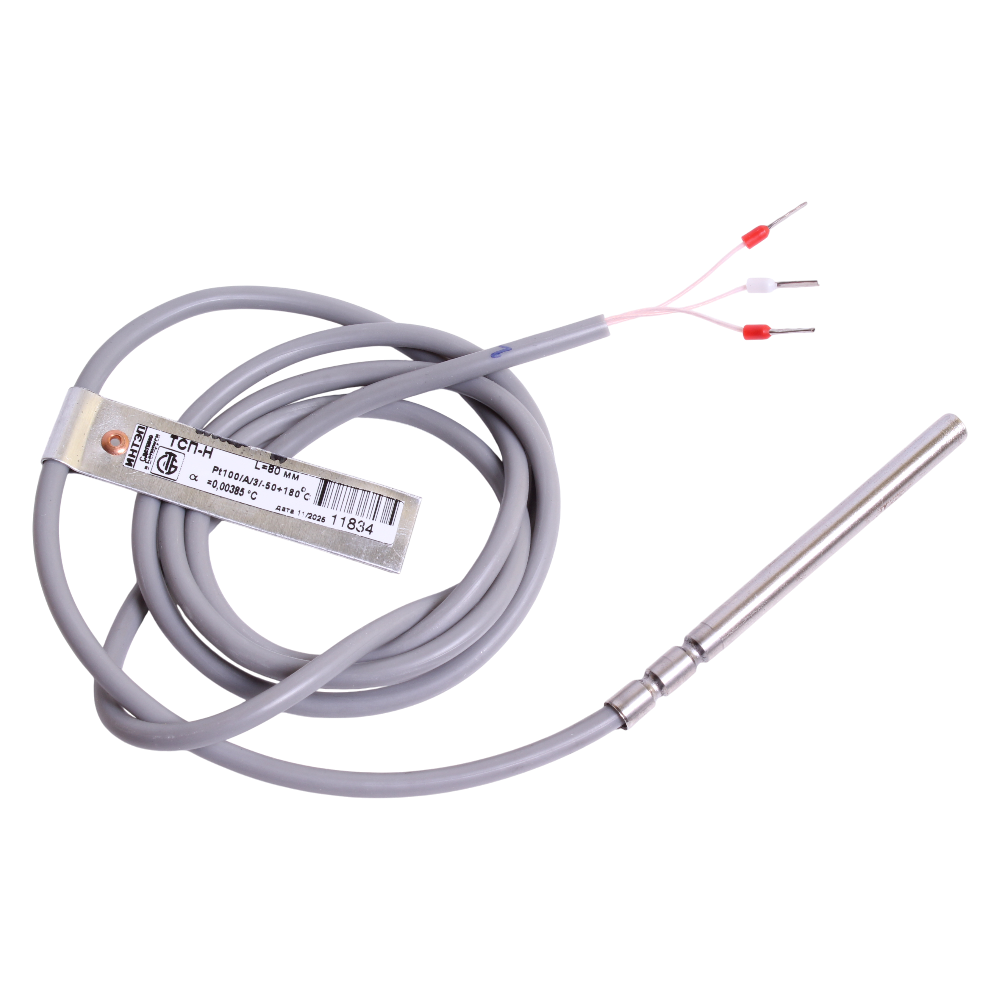

ТСП-Н термопреобразователи сопротивления платиновые

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 100П, Pt100, Pt500, Pt1000

Диапазон измеряемых температур: -50...+180°C, -50...+400°C, -50...+550°C, -50...+600°C, -200...+650°C, -200...+850°C, 0...+160°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел, Сыпучие среды

Заказать

Описание

Термопреобразователи сопротивления ТСП-Н предназначены для контроля и измерения температуры жидких, твердых, мягких, газообразных и сыпучих сред. ТСП-Н применяются в системах учета энергоносителей, контроля и измерения температуры в промышленности, лабораторных исследованиях, сельском хозяйстве.

Термопреобразователи соответствуют группе климатического исполнения - Д3 по ГОСТ 12997 и располагаются на открытых пространствах, могут подвергаться воздействию атмосферных факторов (непосредственный нагрев солнечными лучами, ветер, дождь, снег, град, обледенение). Термопреобразователи устойчивы и прочные к воздействию вибраций и соответствуют группе исполнения - N2 (по ГОСТ 12997). Располагаются в местах, подверженных вибрации от работающих механизмов на промышленных объектах. Степень защиты - IP65 по ГОСТ 12254 (пыленепроницаемо и защищено от водяных струй).

Минимальная глубина погружения, при которой термопреобразователь сохраняет свои метрологические характеристики рассчитывается по формуле: Lmin=5·∅Dз+Lчэ, где: Dз - диаметр защитной трубки, мм; Lчэ - длина чувствительного элемента, мм. Термопреобразователи имеют номинальную статистическую характеристику (НСХ) Pt100, Pt500, Pt1000, 100П. НСХ, номинальное значение измерительного тока и коэффициент α, °С-1 приведены в таблице:

НСХ	Номинальный измерительный ток, мА	α, °С-1
Pt 100	1,0	0,00385
Pt 500	0,2	0,00385
Pt 1000	0,1	0,00385
100П	1,0	0,00391

При выборе номинального значения измерительного тока эффект саморазогрева не превышает 0,3°С (по ЕN 60751).

Применение зарубежных чувствительных элементов высокого качества позволяют снизить эффект термо-ЭДС практически до нуля. Благодаря уникальной конструкции термопреобразователя, жестким допускам к диаметрам защитной арматуры и посадочного места защитной гильзы термопреобразователи имеют малое время реагирования на ступенчатое изменение температуры. Регламентируемые параметры термопреобразователей и их стабильность в течение длительного срока эксплуатации обеспечиваются правильной установкой, применением защитных гильз и комплектующих частей, произведенных предприятием изготовителем.

Технические характеристики

Класс допуска	A, AA, B
Герметичность к измеряемой среде	Герметичный
Материал погружаемой части	сталь 12X18H10T (по заказу: сталь ХН78Т; сталь 1,4541; 1,4571; 1,4841; 1,4876; 1,4816 по стандарту DIN43710 (IEC 584))
Устойчивость к вибрации	N2
Диаметр монтажной части	4 мм; 6 мм; 8 мм; 10 мм; 3 мм; 5 мм; 7 мм
Длина монтажной части	27,5 мм, 45 мм, 50 мм, 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм, 2500 мм, 3150 мм
Присоединение к процессу	Гайка М10х1, Гайка М16х1,5, Гайка М20х1,5, Штуцер неподвижный M10×1, Штуцер неподвижный M16×1,5, Штуцер неподвижный M20×1,5, Штуцер подвижный M10×1, Штуцер подвижный M16×1,5, Штуцер подвижный M20×1,5
Климатическое исполнение (диапазон рабочих температур)	Д3
Исполнение по степени защиты	IP65
Габаритные размеры	См. ниже руководство по эксплуатации.

Структура обозначения, пример заказа

ТСП-Н

Длина кабеля, м. Указывается при заказе для исполнений 1, 6, 8.

Диапазон измеряемых температур, °С: 0 - от 0 до +160; 1 - от -50 до +180; 2 - от -50 до +400; 3 - от -50 до +550; 4 - от -200 до +650; 5 - от -200 до +850; 6 - от -50 до +600.

Схема электрических соединений: 1 - 2-х проводная ; 2 - 3-х проводная; 3 - 4-х проводная; 4 - 2 х 2-х проводная.

НСХ, класс: 0 - Pt50, класс А; 1 - Pt50, класс B; 3 - Pt100, класс А; 4; 6; 7; 9; 10; 11; 13; 16; 19; 20; 21; 22. См. Приложение Б. руководства по эксплуатации.

Крепление: 00 - без элементов крепления; 11 - штуцер подвижный М10х1; 01 - М16х1,5; 02 - М20х1,5. 12 - гайка М10х1; 06 - М16х1,5; 06 - М20х1,5. 13 - штуцер неподвижный М10х1; 14 - М16х1,5; 15 - М20х1,5. См. Приложение Б. руководства по эксплуатации.

Длина монтажной части: 00 - 60 мм; 01 - 80 мм; 02 - 100 мм; 03 - 120 мм; 04 - 160 мм; 05 - 180 мм; 06 - 200 мм; 07 - 250 мм; 08 - 320 мм; 09 - 400 мм; 10 - 500мм; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20; 21. См. Приложение Б. руководства по эксплуатации.

Диаметр монтажной части: 0 - 4 мм; 1 - 6 мм; 2 - 8 мм; 3 - 10 мм; 4 - 3 мм; 5 - 5 мм; 6 - 7 мм.

Исполнение: 1; 2; 3; 5; 6; 7; 8.

Термопреобразователь сопротивления платиновый ТСП-Н

Варианты исполнений

Наименование параметра	Исполнение 1	Исполнение 2	Исполнение 3	Исполнение 5 (тип PL-головка, диаметр 4 мм)	Исполнение 5 (тип PL-головка, диаметр 6 мм)	Исполнение 6	Исполнение 7	Исполнение 8
Диапазон измеряемых температур,°С	0…+160 -50…+180	-50…+180	0…+160 -50…+180	0…+160 -50…+180	0…+160 -50…+180	0…+160 -50…+180	0…+160 -50…+180	-50…+180
Длина монтажной части, мм	45; 60; 80; 100; 120; 160; 200; 250	60; 80	60...3150	60; 80; 100; 120; 160; 200; 250	60; 80; 100; 120; 160; 200; 250	27,5	160; 200; 250; 320; 400	100
Схема электрических соединений	2-х проводная; 4-х проводная;	2-х проводная; 3-х проводная 4-х проводная; 2-х 2-х проводная	2-х проводная; 3-х проводная 4-х проводная; 2-х 2-х проводная	2-х проводная; 4-х проводная;	2-х проводная; 4-х проводная;	2-х проводная; 4-х проводная;	2-х проводная; 4-х проводная;	2-х проводная; 3-х проводная;
Класс	АА, А, В (ГОСТ 6651)	АА, А, В (ГОСТ 6651)	АА, А, В (ГОСТ 6651)	АА, А, В (ГОСТ 6651)	АА, А, В (ГОСТ 6651)	А или В (ГОСТ 6651)	АА, А, В (ГОСТ 6651)	В (СТБ ЕН 60751)
Крепление	Установка в гильзу	30	30	6	6	Штуцер подвижный М10х1,0	Установка в гильзу	-
Защитная арматура, мм	∅6	по месту	по месту	Установка в гильзу	Установка в гильзу	∅4	∅6	∅4

Стандартный комплект поставки

• Термопреобразователь - 1 шт. (по спецификации заказа).
• Руководство по эксплуатации ТНИВ.405111.001 РЭ - 1 экз. на партию более 25 шт. отправляемую в один адрес.
• Паспорт ТНИВ.405111.001 ПС - 1 экз. ТС, поставляемые на экспорт, должны комплектоваться паспортом на языке, оговоренном в договоре.

Скачать документацию

ТСП-Н термопреобразователи сопротивления платиновые. Руководство по эксплуатации.
