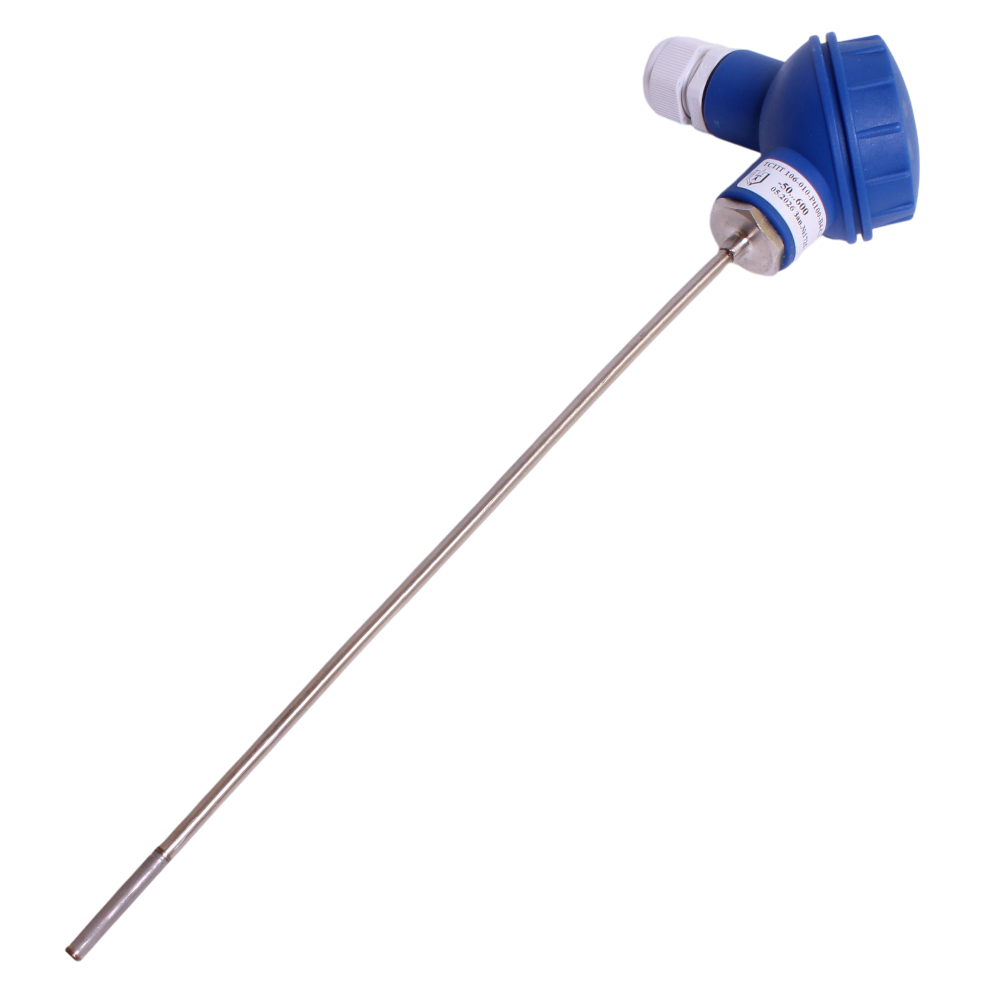

ТСПТ106 термопреобразователи сопротивления платиновые

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 100П, Pt100, Pt500, Pt1000

Диапазон измеряемых температур: -50...+250°C, -100...+450°C, -196...+600°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ExiaIICT6X, 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Платиновые термопреобразователи сопротивления ТСПТ106 предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ.

Термометры сопротивления ТСПТ106 изготавливаются на основе гибкого кабеля КНМС-Н (кабель с никелевыми жилами в стальной оболочке с минеральной изоляцией).

При установке на технологическом оборудовании сложной геометрии и труднодоступных местах допускается изгибать термометр по длине для размещения чувствительного элемента в требуемой зоне измерения (вплоть до сворачивания в петлю). Термометр может навиваться на цилиндр радиусом, равным пятикратному диаметру кабеля d, без изменения технических характеристик. Запрещается изгиб на расстоянии менее 60 мм от рабочего конца термометра.

Термометры сопротивления без монтажных элементов при использовании с гильзами защитными рекомендуется устанавливать с помощью штуцеров ЮНКЖ031 либо ЮНКЖ041.

В клеммную головку могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART.

Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности	Выходной сигнал	Условное обозначение**	Пределы допускаемой погрешности
4-20 мА	AA3T25; А3T25	0,25%·tn* или 0,5°С	4-20 мА + HART	AAxH25, AxH25	0,25%·tn или 0,3°С
	B3T70	0,7%·tn или 1°С		AxH10, BxH10	0,1%·tn или 0,15°С
	A3T40	0,4%·tn или 0,5°С		BxH70	0,7%·tn или 1°С

*tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.

**«х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например, АА4Н25 или B3H70.

Технические характеристики

Класс допуска	A, AA, B, C
Предел допускаемого отклонения от НСХ	см. таблицу "Предельная погрешность"
Показатель тепловой инерции	d = 4,5 — 8 с; d = 6 — 16 с
Количество рабочих спаев	1
Исполнение рабочего спая	Изолированный
Герметичность к измеряемой среде	Герметичный
Диапазон условных давлений	1,0 МПа при комплектовании штуцером ЮНКЖ031; 6,3 МПа при комплектовании штуцером ЮНКЖ041
Средняя наработка до отказа при номинальных температурах	В зависимости от группы условий эксплуатации: I — 10 лет; II — 4 года (6 лет); III — 2 года Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.
Материал погружаемой части	Cталь 12Х18Н10Т; сталь 10Х17Н13М2Т
Материал корпуса	Пластик; алюминий; нержавеющая сталь
Унифицированный выходной сигнал	4-20 мА, HART
Устойчивость к вибрации	V3
Диаметр монтажной части	4,5; 6 мм
Длина монтажной части	50÷3150 мм
Климатическое исполнение (диапазон рабочих температур)	УХЛ2
Исполнение по степени защиты	IP55, IP65, IP66, IP68

Структура обозначения, пример заказа

ТСПТ - Exi - 106

А - 23

Pt100

Н10

С10

Монтажная длина L: 50÷3150 мм

Наружный диаметр: 4,5; 6 мм

Материал наружной оболочки кабеля: С10 — AISI321 (материал наконечника сталь 12Х18Н10Т)

Выходной сигнал (см. "Варианты исполнений")

Схема соединения:
3, 4 — 3-х и 4-х проводная схема подключения для класса АА, А; 2, 3, 4 — 2-х, 3-х, 4-х проводная схема подключения для класса В, С

Класс допуска по ГОСТ 6651-2009: АА, А, В, С

НСХ в соответствии с ГОСТ 6651-2009: Pt100, Pt500, Pt1000, 100П

Кабельный ввод (см. "Варианты исполнений")

Узел коммутации датчика (см. "Варианты исполнений")

Тип датчика: ТСПТ — термометр сопротивления платиновый

Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X; Exd — 1ExdIICT6

Модификация: 106 — кабельный, без монтажных элементов

Варианты исполнений

Варианты исполнения коммутационных головок

005	010	16	25	28

Кабельный ввод

Кабельный ввод	0	штатный кабельный ввод клеммной головки
	А	под небронированный кабель в металлорукаве РЗЦХ-15	клеммные головки ≥ 14
	В	под небронированный кабель в металлорукаве МРПИ-15
	C	под небронированный кабель в металлорукаве DN18
	D	под небронированный кабель в металлорукаве DN20
	E	под небронированный кабель в металлорукаве DN12
	F	под трубный монтаж с внутренней резьбой М20х1,5
	G	под трубный монтаж с выходом наружной резьбой G1/2
	H	под небронированный кабель диаметром 6,5÷14 мм
	I	под небронированный кабель диаметром 3,2÷8,7 мм
	J	под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней
	К	под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони
	L	под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони

Узел коммутации датчика

10	пластиковая головка	IP55	общего назначения
15; 16; 17; 18; 19	алюминиевая головка	IP66/IP68	1ExdIICT6 / 0ExiaIICT6 X
20; 22	алюминиевая головка	IP65	общего назначения
14; 21; 23; 24; 25; 26; 28; 29	алюминиевая головка	IP66	0ExiaIICT6 X или общего назначения
27	нержавеющая сталь	IP66	0ExiaIICT6 или общего назначения

Выходной сигнал

Не заполнено		аналоговый сигнал (Ом) в соответствии с НСХ
T25	для головок клеммных ≥ 14	4-20 мА	для АА3 и А3
T40			для А3
T70			для В3
H10		4-20 мА + HART	для Ах, Вх	индивидуальная градуировка датчика
H25			для ААх, Ах
H70			для Вх

Скачать документацию

ТСМТ, ТСПТ, ТСМТ-Ех, ТСПТ-Ех датчики температуры. Руководство по эксплуатации. 4211-003-10854341-2013 РЭ

Чтобы правильно подобрать платиновые термопреобразователи сопротивления ТСПТ106, узнать стоимость термопреобразователей сопротивления ТСПТ106, купить ТСПТ106, вам достаточно позвонить по телефону +7(4812)209-311 или написать по электронной почте info@td-etalon.com.
