ТСПУ-9313 термопреобразователи с унифицированным выходным сигналом

Скачать PDF
ТСПУ-9313
  • ТСПУ-9313. Схемы включения

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П

Диапазон измеряемых температур: -50...+600°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Сыпучие среды

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчики температуры ТСПУ-9313 используются для измерения температуры и последующего преобразования полученных данных в унифицированный выходной сигнал. Применяются на объектах с жидкими, газообразными и сыпучими веществами.

Датчики температуры с унифицированным выходным сигналом ТСПУ-9313 состоят из первичного термопреобразователя, соединенного с расположенным в головке нормирующим преобразователем. Выходной унифицированный сигнал выбирается при заказе: 4-20 мА или 0-5 мА.

  • Питание термопреобразователя ТСПУ-9313 осуществляется от источника постоянного тока (блок питания), 24 В, потребляемая мощность 0,9 Вт.
  • Номинальное значение W100: 1,3910.
  • Условия эксплуатации головки:
    • Температура окружающего воздуха: - 40...+50°C.
    • Относительная влажность: 98% при темп. + 35°C.
  • Способы крепления:

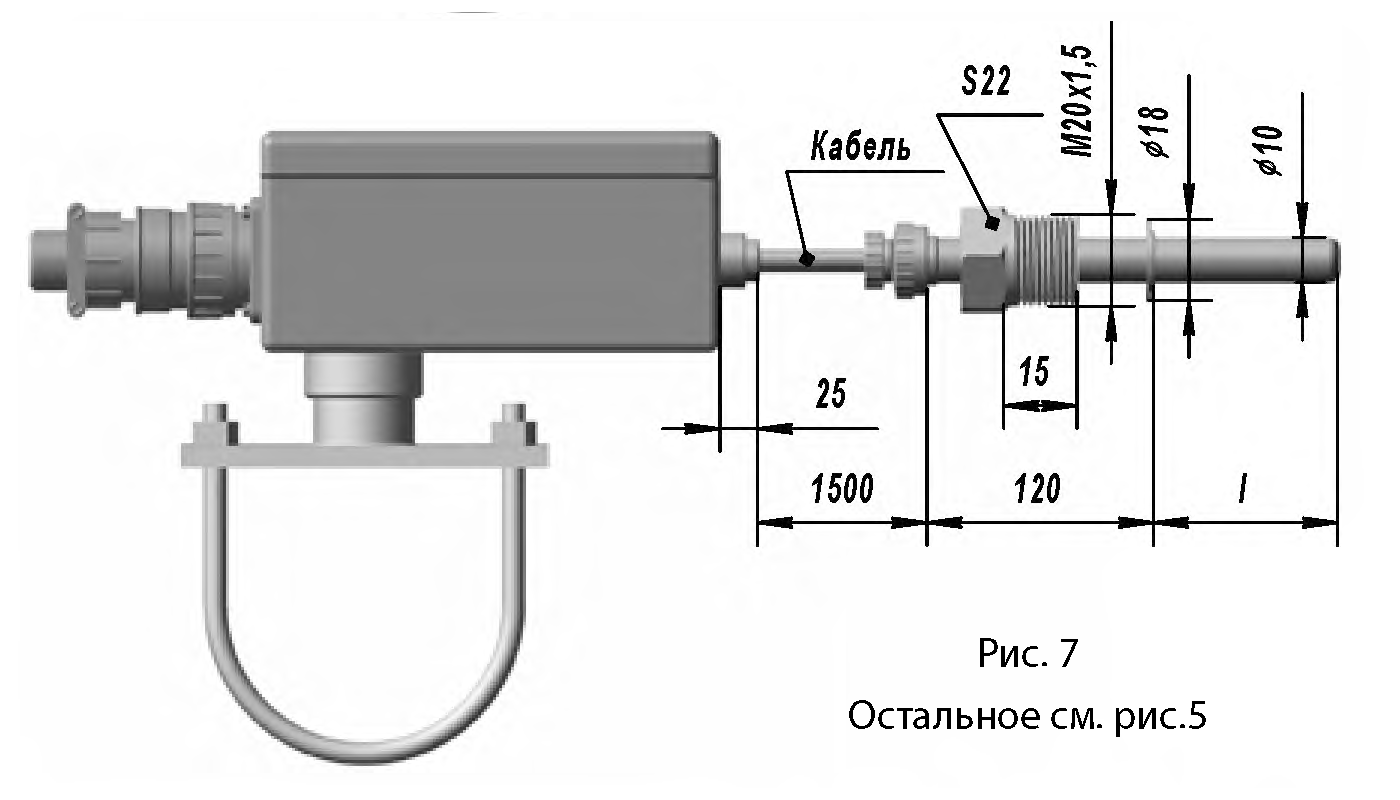

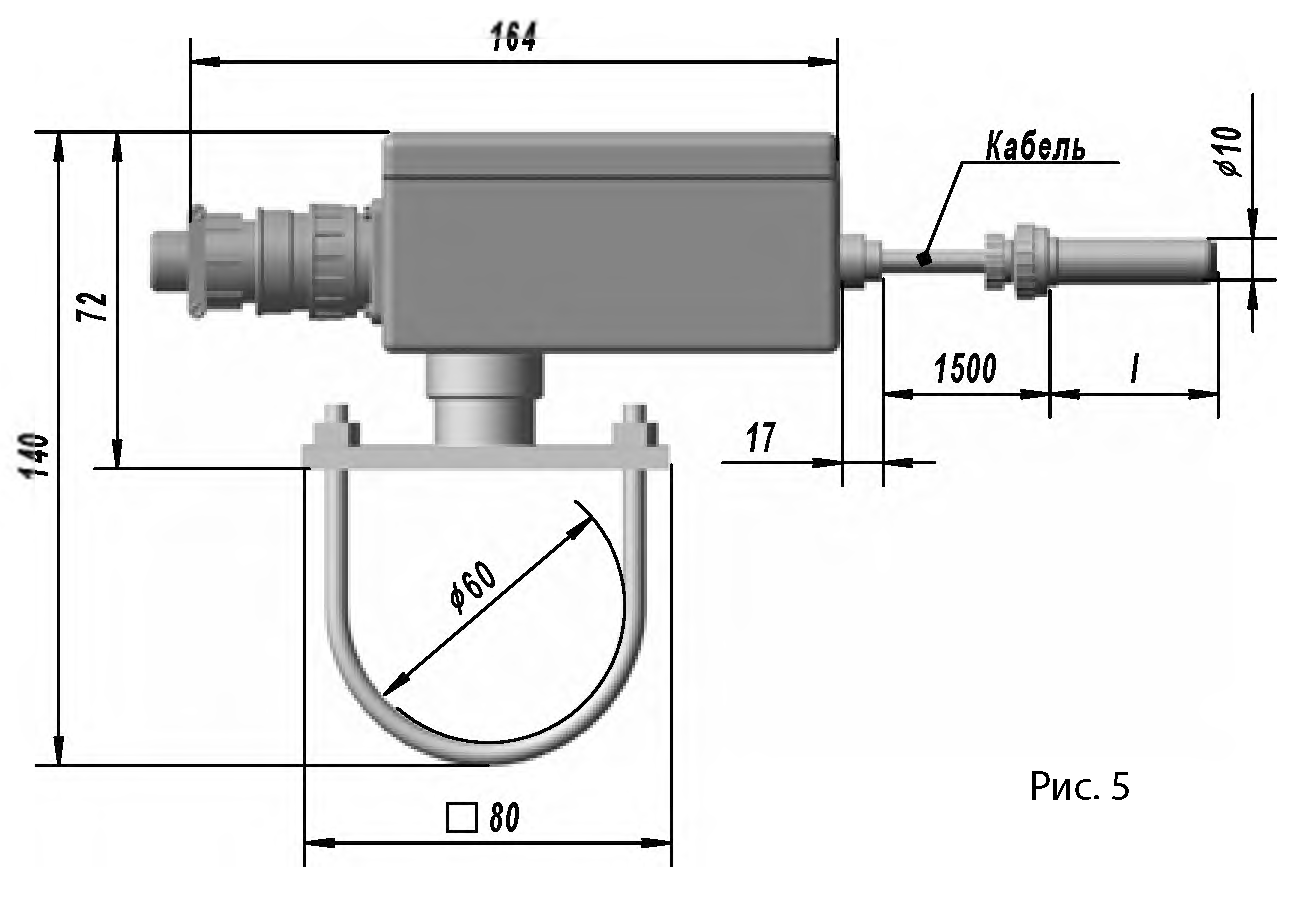

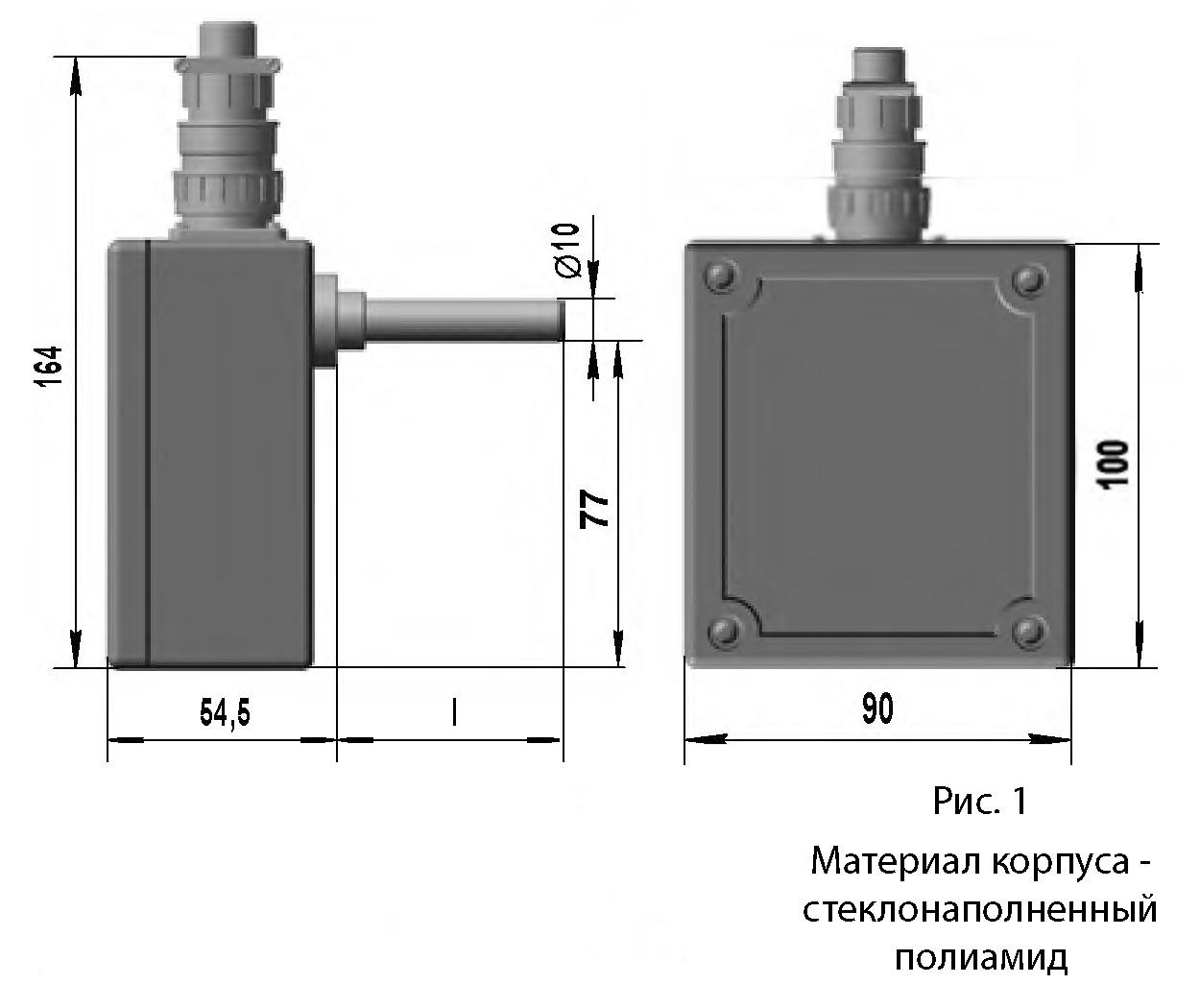

    • Рис. 1, 2, 5, 6: передвижной штуцер соответствующего внутреннего диаметра, например, М20х1,5 ДДШ4.473.002-00, -01 или М27х2 ДДШ4.473.002- 03, -04 с внутренним диаметром 10,5 мм. Передвижной штуцер поставляется при наличии на него отдельного заказа.

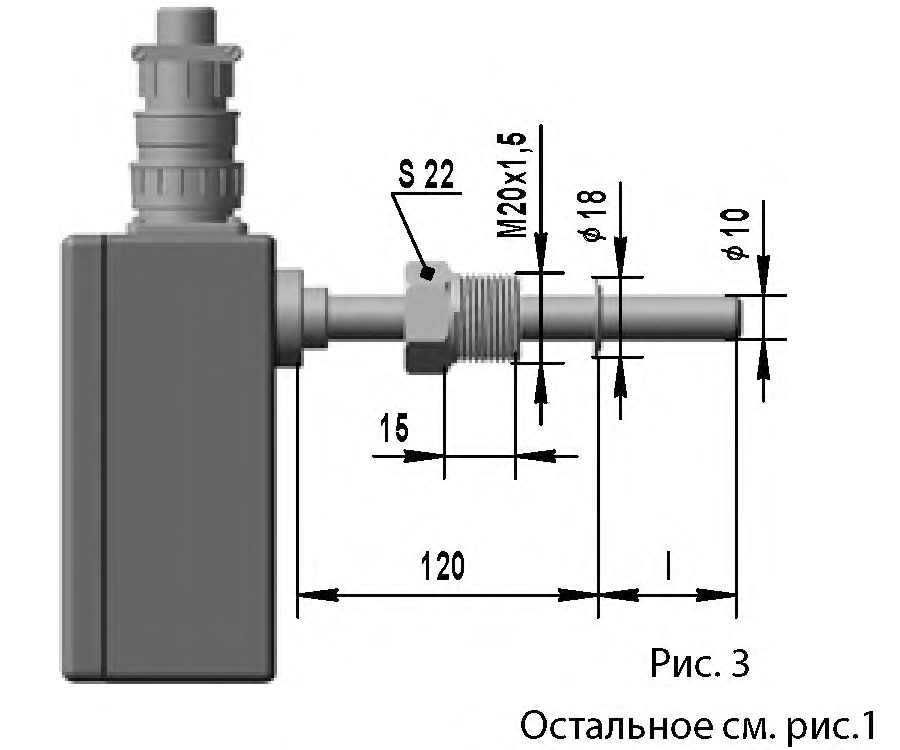

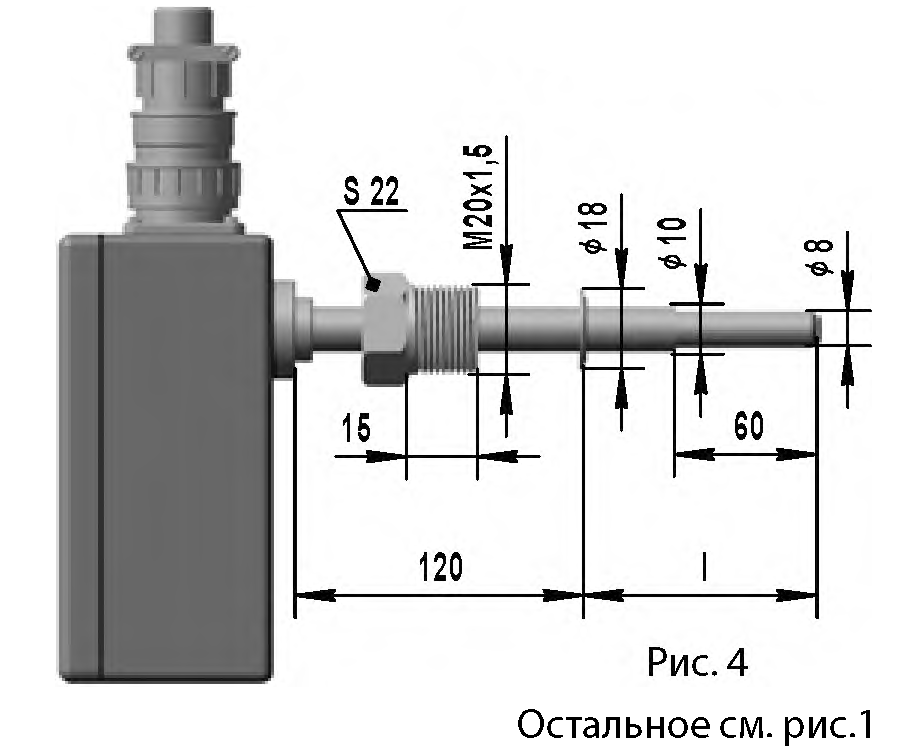

    • Рис. 3, 4, 7, 8: подвижный штуцер М20х1,5.

Технические характеристики

Показатель тепловой инерции 20 с (рис. 2, 4, 6, 8)
40 с (рис. 1, 3, 5, 7)
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,25 МПа (рис. 1, 2, 5, 6)
6,3 МПа (рис. 3, 4, 7, 8)
Средняя наработка до отказа при номинальных температурах 25000 ч
Материал корпуса Сталь 12Х18Н10Т (защитная арматура)
Унифицированный выходной сигнал 0-5 В, 0-5 мА, 4-20 мА
Устойчивость к вибрации N4
Присоединение к процессу Штуцер подвижный M20×1,5, Штуцер подвижный M27×2
Климатическое исполнение (диапазон рабочих температур) У2
Исполнение по степени защиты IP44
Вес 0,41...0,92 кг

Структура обозначения, пример заказа

ТСПУ
9313
16
05
1,0%
0-5 мА

Выходной унифицированный сигнал: 4-20 мА или 0-5 мА

Приведенная погрешность (см. Варианты исполнений)

Дополнительный номер исполнения, определяет диапазон измеряемых температур (см. Варианты исполнений)

Основной номер конструктивного исполнения датчика температуры, определяет номер рисунка и длину l (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений
