ПИ9701 преобразователи измерительные
Тип датчика температуры: ТЖК, ТНН, ТПП, ТПР, ТСМ, ТСП, ТХА, ТХК
Номинальная статическая характеристика: 50М, 50П, 100М, 100П, B, J, K, L, N, S
Диапазон измеряемых температур: +50...+100°C, +50...+150°C, +50...+200°C, +100...+150°C, +150...+200°C, +200...+300°C, +200...+400°C, +200...+800°C, +300...+500°C, +400...+600°C, +400...+800°C, +400...+1200°C, +800...+1100°C, -25...+25°C, -50...+50°C, -100...+50°C, -200...+50°C, 0...+50°C, 0...+100°C, 0...+150°C, 0...+200°C, 0...+400°C, 0...+1000°C
Маркировка взрывозащиты: 1ExdIICT6, Нет
Цена (без учета НДС): По запросу руб.
Описание
Приборы ПИ9701 предназначены для преобразования сигналов термопреобразователей сопротивления и термоэлектрических преобразователей в унифицированный токовый выходной сигнал или в унифицированный выходной сигнал в виде напряжения.
Измерительные преобразователи ПИ9701 выпускаются в общепромышленном и взрывозащищенном исполнениях. Преобразователи во взрывозащищенном исполнении могут применяться во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB, IIC групп T1, T2, T3, T4, T5, T6.
Технические характеристики
|
Тип подключаемого первичного датчика |
ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J), ТНН(N), |
|
Унифицированный выходной сигнал |
0-5 мА; 4-20 мА; 0-5 В |
|
Сопротивление нагрузки Rн: |
|
|
- Для унифицированного выходного сигнала 4-20 мА и 0-5 мА |
500 Ом |
|
- Для унифицированного выходного сигнала 0-5 В |
2000 Ом |
|
Время установления выходного сигнала после включения |
5 с |
|
Вид взрывозащиты |
Взрывонепроницаемая оболочка |
|
Маркировка взрывозащиты |
1ЕхdIICT6 |
|
Степень защиты |
IP54 |
|
Устойчивость к вибрации |
Группа исполнения N4 |
|
Вид климатического исполнения |
УХЛ1, У3 |
|
Температура окружающего воздуха |
-40…+50°С |
|
Питание: |
|
|
- Для унифицированного выходного сигнала 4-20 мА |
от +(12+20*Rн)* до +36 В |
|
- Для унифицированного выходного сигнала 0-5 мА |
от +(12+5*Rн)* до 36 В |
|
- Для унифицированного выходного сигнала 0-5 В |
от +12 до +36 В |
|
- Номинальное значение |
+24 В |
|
Потребляемая мощность |
0,9 Вт |
|
Масса |
2,2 кг |
* Rн - в кОм

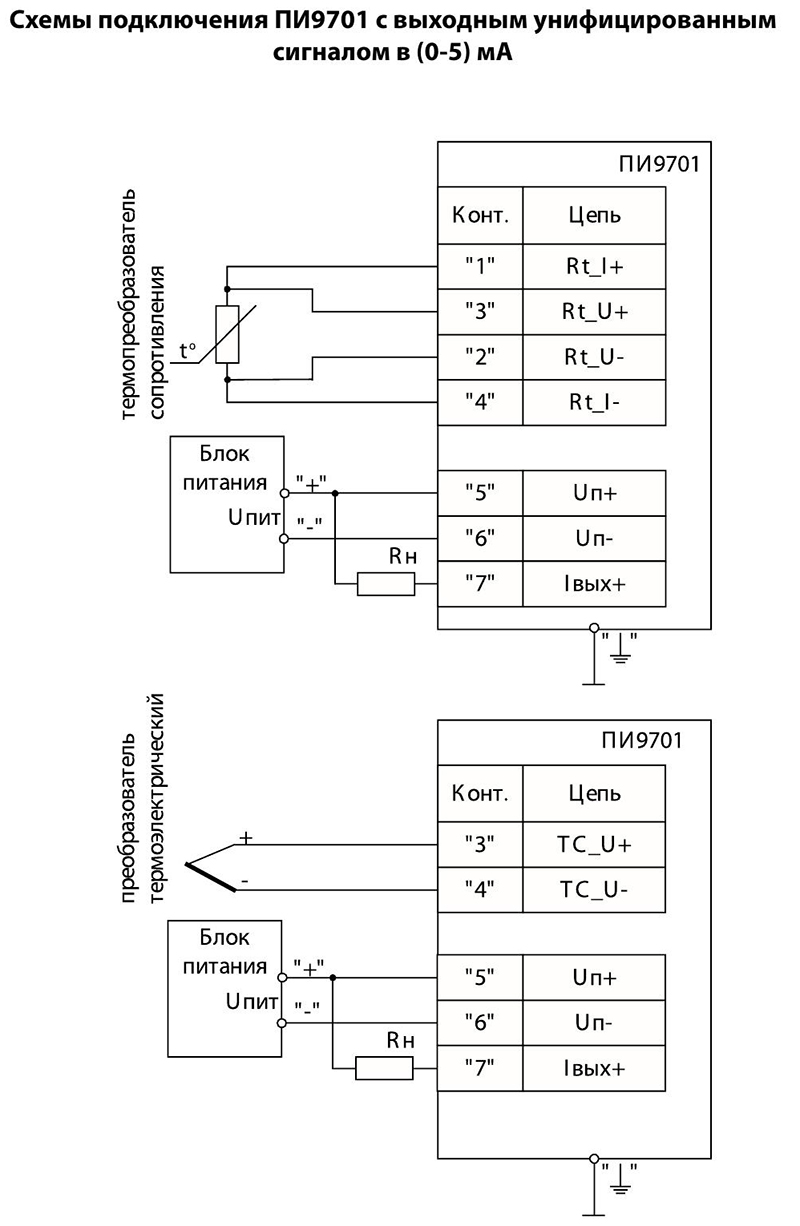

Схемы подключения
 |
 |
 |
|
Габаритные чертежи
 |
|
ПИ9701 общепромышленного исполнения |
 |
| ПИ9701 взрывозащищенного исполнения с подсоединенными элементами комплекта монтажных частей (КМЧ) |
Структура обозначения, пример заказа
Исполнение КМЧ (только для взрывозащищенного исполнения): 00 - КМЧ под трубный монтаж; 01 - КМЧ под бронированный кабель; 02 - комбинированный КМЧ; пробел - отсутствие КМЧ
Взрывозащищенное исполнение: Ex
Приведенная погрешность (см. Варианты исполнений)
Диапазон измеряемых температур (см. Варианты исполнений)
Выходной унифицированный сигнал: 0-5 мА; 4-20 мА; 0-5 В
Тип датчика: ХА(К) - ТХА(K); ХК(L) - ТХК(L); ПП(S) - ТПП(S); ПР(B) - ТПР(B); ЖК(J) - ТЖК(J); НН(N) - ТНН(N); 50М - ТСМ 50М; 100М - ТСМ 100М; 50П - ТСП 50П; 100П - ТСП 100П
Тип прибора
Варианты исполнений
|
Тип датчика |
Диапазон измеряемых температур |
Основная погрешность |
|
ТСП (50П, 100П; W100=1,3910) |
-200…+50°С |
0,2% от диапазона |
|
-100…+50°С |
0,2% от диапазона |
|
|
-50…+50°С |
0,2% от диапазона |
|
|
-25…+25°С |
0,25% от диапазона |
|
|
0…+50°С |
0,25% от диапазона |
|
|
0…+100°С |
0,2% от диапазона |
|
|
0…+150°С |
0,2% от диапазона |
|
|
0…+200°С |
0,2% от диапазона |
|
|
+150…+200°С |
0,2% от диапазона |
|
|
+200…+300°С |
0,2% от диапазона |
|
|
+200…+400°С |
0,2% от диапазона |
|
|
+400…+600°С |
0,2% от диапазона |
|
|
ТСМ (50М, 100М; W100=1,4280) |
-50…+50°С |
0,25% от диапазона |
|
-25…+25°С |
0,5% от диапазона |
|
|
0…+50°С |
0,5% от диапазона |
|
|
0…+100°С |
0,5% от диапазона |
|
|
0…+200°С |
0,25% от диапазона |
|
|
+50…+100°С |
0,5% от диапазона |
|
|
+100…+150°С |
0,5% от диапазона |
|
|
ТХА(К) |
0…+400°С |
0,5% от диапазона |
|
0…+1000°С |
0,6% от диапазона |
|
|
+400…+800°С |
0,5% от диапазона |
|
|
+800…+1100°С |
0,6% от диапазона |
|
|
ТХK(L) |
50…+200°С |
1,5% от диапазона |
|
300…+500°С |
1,5% от диапазона |
|
|
+200…+800°С |
0,6% от диапазона |
|
|
ТПП(S) |
+800…+1200°С |
1,0% от диапазона |
|
ТПР(В) |
+1200…+1600°С |
1,0% от диапазона |
|
ТНН(N) |
+400…+1200°С |
0,5% от диапазона |
|
+600…+1200°С |
0,6% от диапазона |
|
|
+600…+1150°С |
0,5% от диапазона |
|
|
ТЖК(J) |
+50…+500°С |
0,5% от диапазона |
Стандартный комплект поставки
- ПИ9701 преобразователь измерительный.
- Комплект монтажных частей.
- Паспорт.
- Руководство по эксплуатации.
- Методика поверки.
Дополнительная комплектация, опции
