ПТГВ-хл провода термоэлектродные холодостойкие
Тип датчика температуры: ТЖК, ТПП, ТХА, ТХК
Номинальная статическая характеристика: J, K, L, S
Маркировка взрывозащиты: Нет
Описание
Термоэлектродные компенсационные (удлинительные) холодостойкие провода ПТГВ-хл предназначены для исключения влияния температуры окружающей среды на свободные концы термопреобразователя (термопары) и подключения его к измерительному прибору (регулятору температуры).
Провода ПТГВ-хл применяются для прокладки внутри приборов, в сухих и сырых помещениях, в кабельных лотках и трубах, в местах, где требуется повышенная гибкость провода при монтаже.
Провод ПТГВ-хл рассчитан на эксплуатацию при температуре окружающей среды от -60°С до +70°С и предельно допустимой влажности до 98% при температуре до 40°С.

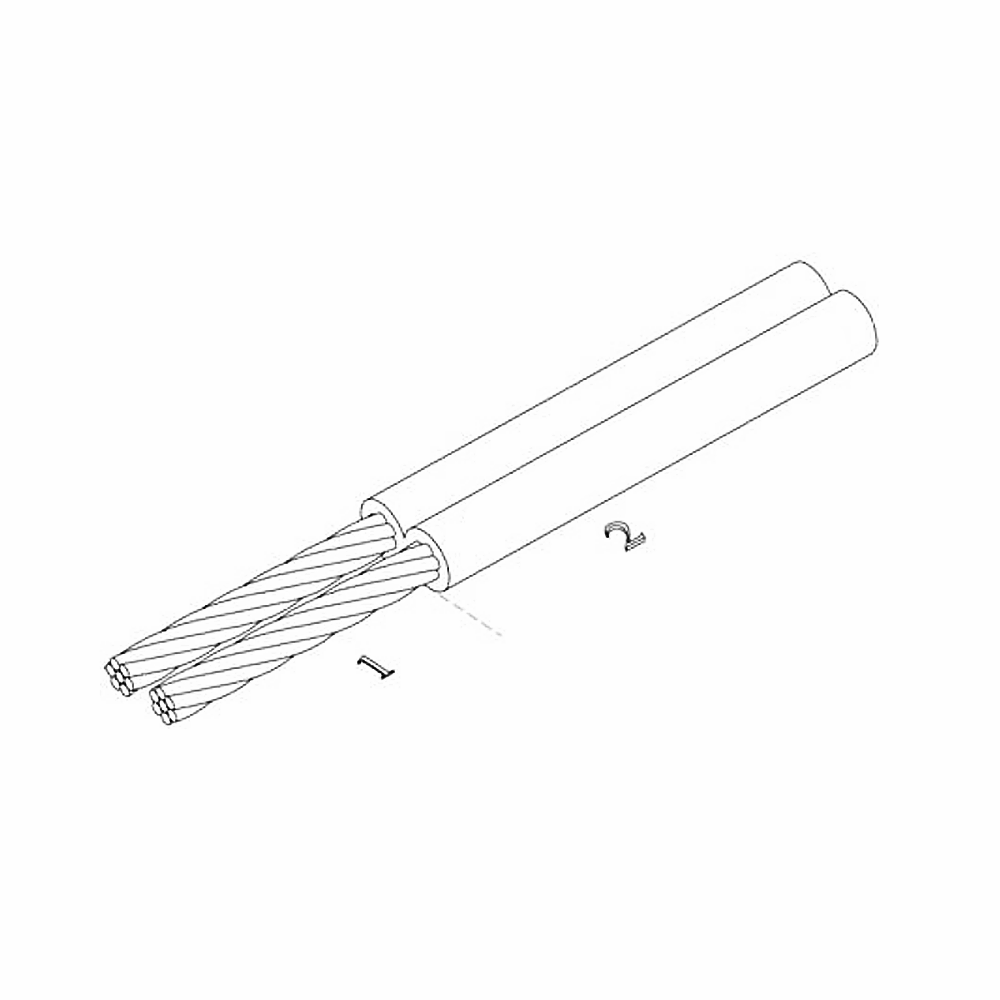

Конструкция провода ПТГВ-хл (см. рисунок):
- Термоэлектродная проволока.
- ПВХ изоляция.
|
Обозначение промышленной термопары (НСХ) |
Обозначение компенсационного провода |
Термоэлектродная проволока |
Сечение провода, мм2 |
Размер провода, мм (толщина/ширина) |
Вес провода, кг/км |
|
|
положительная
|
отрицательная |
|||||
|
ТХА (К) |
ПТГВ-хл ХА |
сплав хромель |
сплав алюмель |
2х2,5 |
3,4/6,7 |
63,8 |
|
2х1,5 |
3/5,9 |
41,3 |
||||
|
2х1 |
2,7/5,3 |
32,1 |
||||
|
ТХА (К) |
ПТГВ-хл М |
медь
|
сплав константан |
2х2,5 |
3,4/6,7 |
64,1 |
|
2х1,5 |
3/5,9 |
41,7 |
||||
|
2х1 |
2,7/5,3 |
32,4 |
||||
|
1+1х1+2,5 |
3,4/6,1 |
54,7 |
||||
|
1+1х1+1,5 |
3/5,3 |
40,4 |
||||
|
ТХК (L) |
ПТГВ-хл ХК |
сплав хромель |
сплав копель |
2х2,5 |
3,4/6,7 |
63,8 |
|
2х1,5 |
3/5,9 |
41,3 |
||||
|
2х1 |
2,7/5,3 |
32,1 |
||||
|
ТПП (S) |
ПТГВ-хл П |
медь
|
сплав ТП |
2х2,5 |
3,4/6,7 |
64,1 |
|
2х1,5 |
3/5,9 |
41,7 |
||||
|
2х1 |
2,7/5,3 |
32,4 |
||||
|
ТЖК (J) |
ПТГВ-хл ЖК |
железо
|
сплав константан |
2х2,5 |
3,4/6,7 |
63,8 |
|
2х1,5 |
3/5,9 |
41,3 |
||||
|
2х1 |
2,7/5,3 |
32,1 |
||||
Структура обозначения, пример заказа
Количество жил / Сечение жилы, мм²
Алюмель-сплав отрицательной жилы
Хромель-сплав положительной жилы
Холодостойкий
Поливинилхлоридная изоляция
Гибкая жила
Термоэлектродный
Провод
Стандартный комплект поставки
- Термоэлектродный холодостойкий провод ПТГВ-хл.
- Этикетка.
Чтобы правильно подобрать термоэлектродный холодостойкий провод ПТГВ-хл, узнать стоимость провода ПТГВ-хл, купить провод ПТГВ-хл, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
