ПТП провода термоэлектродные

Скачать PDF

Тип датчика температуры: ТПП, ТХА, ТХК

Номинальная статическая характеристика: K, L, S

Маркировка взрывозащиты: Нет

Заказать

Описание

Термоэлектродные компенсационные (удлинительные) провода ПТП предназначены для подключения термоэлектрических преобразователей (термопар) ко вторичным приборам (измерительным или/и регулирующим) с таким удалением от объекта контроля, которое обеспечит отсутствие влияния температуры окружающей среды на свободные концы термопреобразователя. Может эксплуататироваться в зоне повышенной температуры при фиксированном монтаже. Провод обладает высокой гибкостью и устойчивостью к истиранию.

Провод ПТП рассчитан на эксплуатацию при температуре окружающей среды от -60°С до +120°С и предельно допустимой влажности до 80% при температуре +30°С. Провод выдерживает в течение 1 мин испытание переменным напряжением 1000В частотой 50 Гц.

Многопроволочная жила скручена из 7 проволок термоэлектродной проволоки хромель, алюмель или копель (ГОСТ 1791-67).

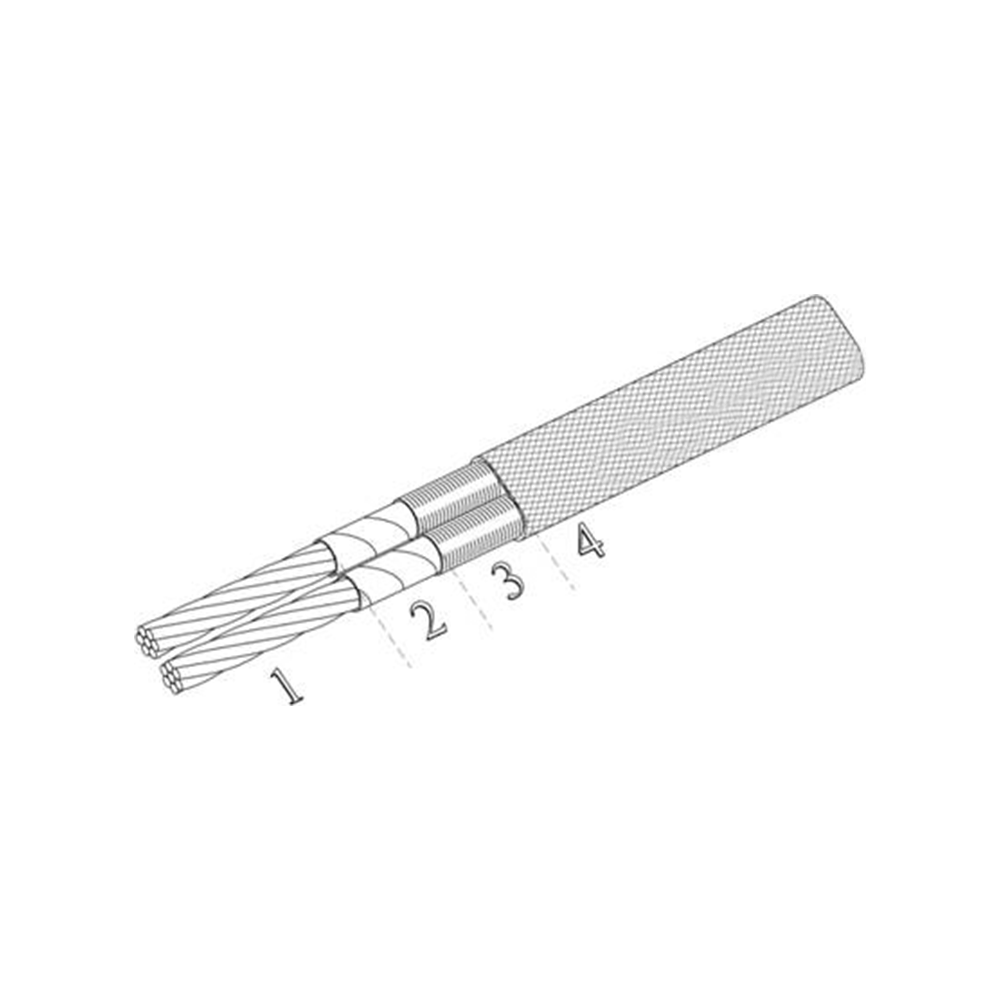

Конструкция провода ПТП (см. рисунок):

Термоэлектродная проволока.
Обмотка полиэтилентерефталатной пленкой.
Обмотка полиэфирной нитью с пропиткой клеем БФ.
Оплетка полиэфирной нитью с пропиткой клеем БФ.

В цепь термопары компенсационные провода ПТП подключаются с соблюдением знака полярности. Жилы маркируются цветными нитями согласно таблице.

Обозначение промышленной термопары / НСХ	Обозначение компенсационного провода	Термоэлектродный провод		Сечение провода, мм²	Размер провода, мм (толщина/ширина)
		Положительный (цвет маркировки)	Отрицательный (цвет маркировки)
ТХА (К)	ПТП-ХА	Сплав хромель (синий)	Сплав алюмель (без маркировки)	2х2,5	3,4/5,9

				2х1,5	3,0/5,2
				2х1	2,7/4,7
ТХА (К)	ПТП-М	Медь (красный)	Сплав константан (коричневый)	2х2,5	3,4/5,9
				2х1,5	3,0/5,2
				2х1	2,7/4,7
				1+1х1+2,5	3,2/4,7
ТХК (L)	ПТП-ХК	Сплав хромель (синий)	Сплав копель (желтый)	2х2,5	3,4/5,9
				2х1,5	3,0/5,2
				2х1	2,7/4,7
ТПП (S)	ПТП-П	Медь (красный)	Сплав ТП (зеленый)	2х2,5	3,4/5,9
				2х1,5	3,0/5,2
				2х1	2,7/4,7

Структура обозначения, пример заказа

-Х

- 2

х 2,5

Сечение жилы

Количество жил

Алюмель - сплав отрицательной жилы

Хромель - сплав положительной жилы

Полиэтилентерефталатная изоляция и оболочка

Термоэлектродный

Провод

Стандартный комплект поставки

Провод ПТП
Этикетка
