ПТВЭВ-хл провода термоэлектродные холодостойкие
Тип датчика температуры: ТЖК, ТПП, ТХА, ТХК
Номинальная статическая характеристика: J, K, L, S
Маркировка взрывозащиты: Нет
Описание
Термоэлектродные компенсационные (удлинительные) холодостойкие провода ПТВЭВ-хл предназначены для исключения влияния температуры окружающей среды на свободные концы термопреобразователя (термопары) и подключения его к измерительному прибору (регулятору температуры).
Провода ПТВЭВ-хл применяются для прокладки внутри приборов, в сухих и сырых помещениях, в кабельных лотках и трубах.
Провод ПТВЭВ-хл рассчитан на эксплуатацию при температуре окружающей среды от -60°С до +70°С и предельно допустимой влажности до 98% при температуре до +40°С.
Для уменьшения влияния внешнего переменного электрического поля используется экран в виде обмотки по изоляции, металлизированной пластмассовой лентой с продольно проложенной медной луженой проволокой.

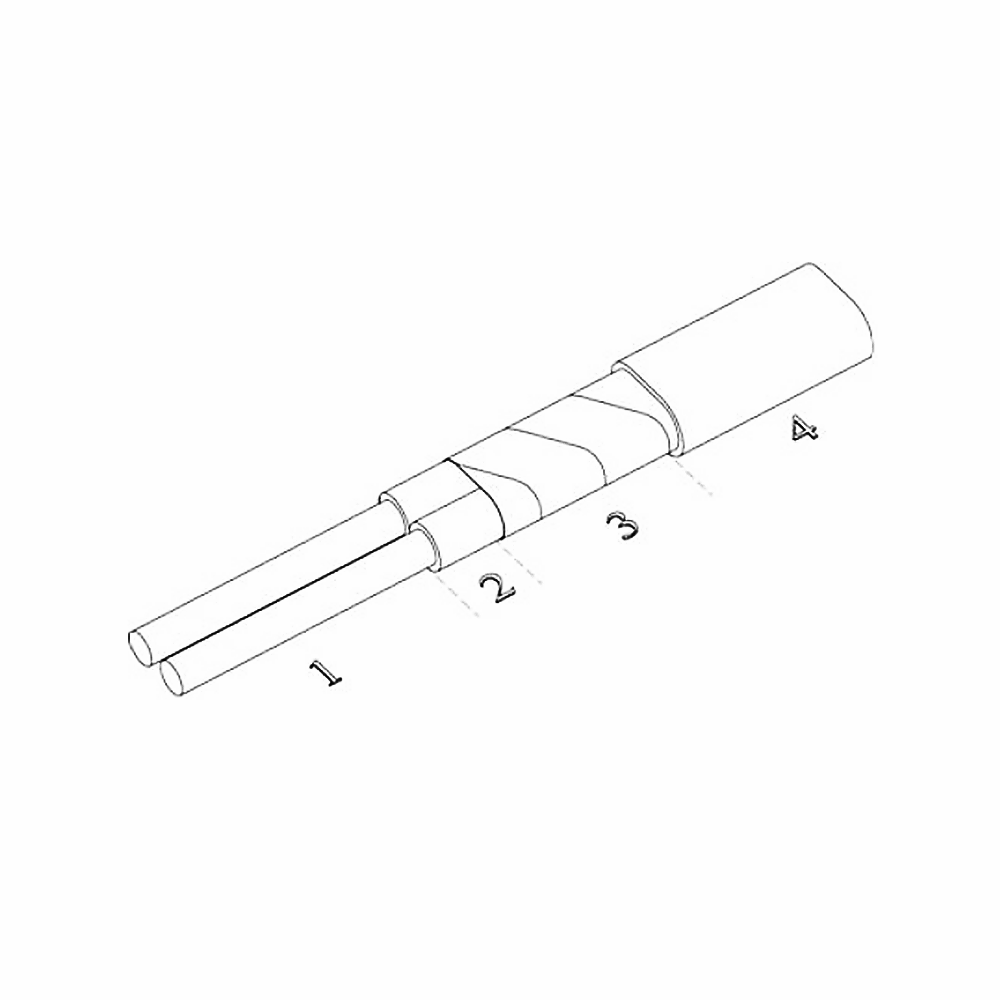

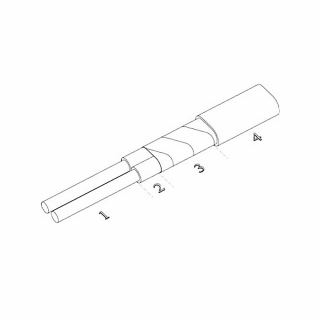

Конструкция провода ПТВЭВ-хл (см. рисунок):
- Термоэлектродная проволока.
- ПВХ изоляция.
- Экран из металлизированной пластмассовой ленты.
- ПВХ оболочка.
В цепь термопары компенсационные провода подключаются с соблюдением знака полярности. Жилы маркируются цветными нитями согласно таблице.
|
Обозначение промышленной термопары (НСХ) |
Обозначение компенсационного провода |
Термоэлектродная проволока |
Сечение провода, мм2 |
Размер провода, мм (толщина/ширина) |
Вес провода, кг/км |
|
|
положительная (цвет маркировки) |
отрицательная (цвет маркировки) |
|||||
|
ТХА (К) |
ПТВЭВ-хл ХА |
сплав хромель (фиолетовый) |
сплав алюмель (белый) |
2х2,5 |
3,4/5,9 |
61,5 |
|
2х1,5 |
3,0/5,2 |
43,1 |
||||
|
2х1 |
2,7/4,7 |
33,5 |
||||
|
ТХА (К) |
ПТВЭВ-хл М |
медь (красный) |
сплав константан (коричневый) |
2х2,5 |
3,4/5,9 |
61,8 |
|
2х1,5 |
3,0/5,2 |
43,4 |
||||
|
2х1 |
2,7/4,7 |
33,8 |
||||
|
1+1х1+2,5 |
3,4/5,3 |
58,5 |
||||
|
1+1х1+1,5 |
3,0/4,6 |
39,4 |
||||
|
ТХК (L) |
ПТВЭВ-хл ХК |
сплав хромель (фиолетовый) |
сплав копель (желтый) |
2х2,5 |
3,4/5,9 |
61,5 |
|
2х1,5 |
3,0/5,2 |
43,1 |
||||
|
2х1 |
2,7/4,7 |
33,5 |
||||
|
ТПП (S) |
ПТВЭВ-хл П |
медь (красный) |
сплав ТП (зеленый) |
2х2,5 |
3,4/5,9 |
61,8 |
|
2х1,5 |
3,0/5,2 |
43,4 |
||||
|
2х1 |
2,7/4,7 |
33,8 |
||||
|
ТЖК (J) |
ПТВЭВ-хл ЖК |
железо (синий) |
сплав константан (зеленый) |
2х2,5 |
3,4/6,7 |
58,5 |
|
2х1,5 |
3/5,9 |
40,5 |
||||
|
2х1 |
2,7/5,3 |
31,2 |
||||
Структура обозначения, пример заказа
Количество жил / Сечение жилы, мм²
Алюмель-сплав отрицательной жилы
Хромель-сплав положительной жилы
Холодостойкий
Поливинилхлоридная оболочка
Экран
Поливинилхлоридная изоляция
Термоэлектродный
Провод
Стандартный комплект поставки
- Термоэлектродный холодостойкий провод ПТВЭВ-хл.
- Этикетка
Чтобы правильно подобрать термоэлектродный холодостойкий провод ПТВЭВ-хл, узнать стоимость провода ПТВЭВ-хл, купить провод ПТВЭВ-хл, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
