ПТВВЭ-нг-LS провода термоэлектродные пониженной пожароопасности

Скачать PDF

Тип датчика температуры: ТЖК, ТПП, ТХА, ТХК

Номинальная статическая характеристика: J, K, L, S

Маркировка взрывозащиты: Нет

Заказать

Описание

Термоэлектродные компенсационные (удлинительные) провода пониженной пожароопасности, пониженной горючести и пониженного дымовыделения ПТВВЭ-нг-LS предназначены для исключения влияния температуры окружающей среды на свободные концы термопреобразователя (термопары) и подключения его к измерительному прибору (регулятору температуры).

Провода ПТВВЭ-нг-LS применяются для прокладки внутри приборов, в сухих и сырых помещениях, в кабельных лотках и трубах.

Провод ПТВВЭ-нг-LS рассчитан на эксплуатацию при температуре окружающей среды от -60°С до +70°С и предельно допустимой влажности до 98% при температуре до +40°С.

Для уменьшения влияния внешнего переменного электрического поля используется экран в виде оплетки из медных луженых проволок.

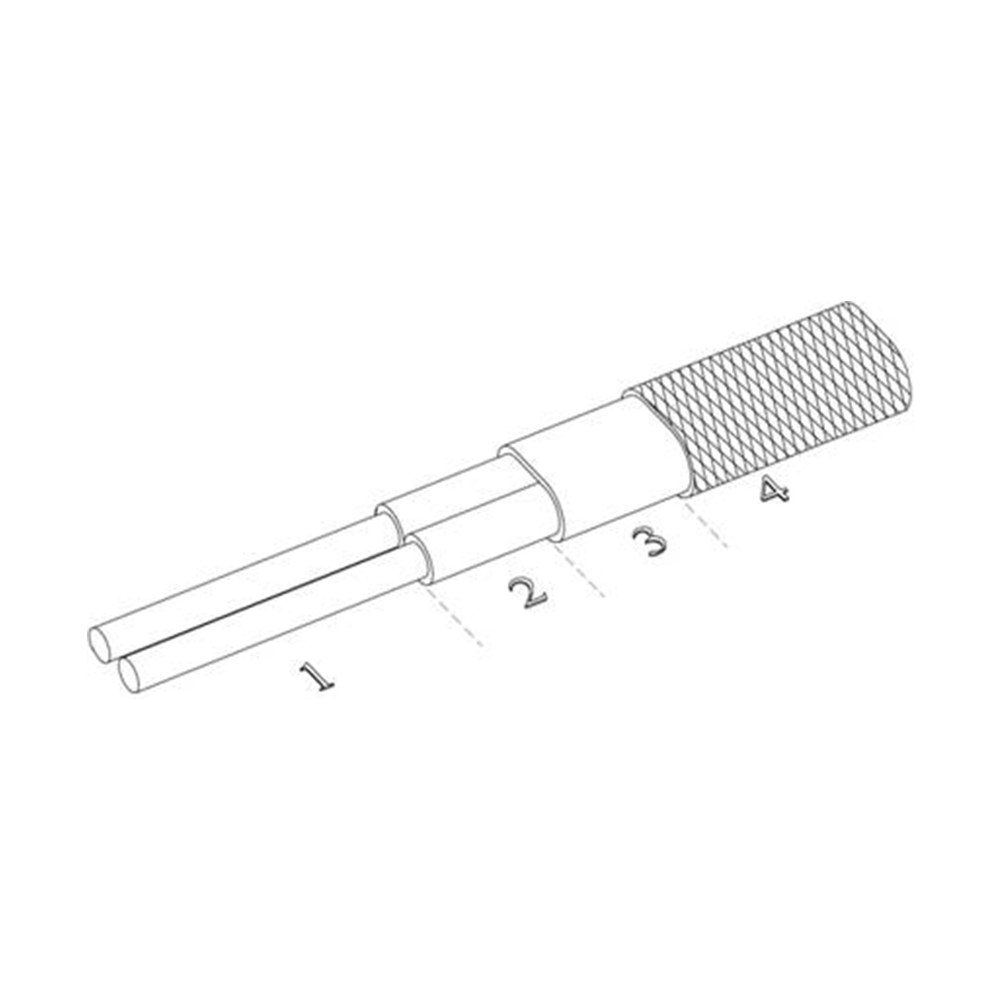

Конструкция провода ПТВВЭ-нг-LS (см. рисунок):

Термоэлектродная проволока.
ПВХ изоляция.
ПВХ оболочка.
Экран из медных луженых проволок.

В цепь термопары компенсационные провода подключаются с соблюдением знака полярности. Жилы маркируются цветными нитями согласно таблице.

Обозначение промышленной термопары (НСХ)	Обозначение компенсационного провода	Термоэлектродная проволока		Сечение провода, мм²	Размер провода, мм (толщина/ширина)	Вес провода, кг/км
		положительная (цвет маркировки)	отрицательная (цвет маркировки)
ТХА (К)	ПТВВЭ-нг-LS ХА	сплав хромель (фиолетовый)	сплав алюмель (белый)	2х2,5	3,4/5,9	61,5
				2х1,5	3,0/5,2	43,1
				2х1	2,7/4,7	33,5
ТХА (К)	ПТВВЭ-нг-LS М	медь (красный)	сплав константан (коричневый)	2х2,5	3,4/5,9	61,8
				2х1,5	3,0/5,2	43,4
				2х1	2,7/4,7	33,8
				1+1х1+2,5	3,4/5,3	58,5
				1+1х1+1,5	3,0/4,6	39,4
ТХК (L)	ПТВВЭ-нг-LS ХК	сплав хромель (фиолетовый)	сплав копель (желтый)	2х2,5	3,4/5,9	61,5
				2х1,5	3,0/5,2	43,1
				2х1	2,7/4,7	33,5
ТПП (S)	ПТВВЭ-нг-LS П	медь (красный)	сплав ТП (зеленый)	2х2,5	3,4/5,9	61,8
				2х1,5	3,0/5,2	43,4
				2х1	2,7/4,7	33,8
ТЖК (J)	ПТВВЭ-нг-LS ЖК	железо (синий)	сплав константан (зеленый)	2х2,5	3,4/6,7	58,5
				2х1,5	3/5,9	40,5
				2х1	2,7/5,3	31,2

Структура обозначения, пример заказа

нг-LS

— Х

— 2 х 2,5

Количество жил / Сечение жилы, мм²

Алюмель-сплав отрицательной жилы

Хромель-сплав положительной жилы

Пониженной пожароопасности, пониженной горючести и пониженного дымовыделения

Экран

Поливинилхлоридная оболочка

Поливинилхлоридная изоляция

Термоэлектродный

Провод

Стандартный комплект поставки

Провод термоэлектродный пониженной пожароопасности ПТВВЭ-нг-LS.
Этикетка
