ПТВВГЭ-нг-LS провода термоэлектродные пониженной пожароопасности

Скачать PDF

Тип датчика температуры: ТЖК, ТПП, ТХА, ТХК

Номинальная статическая характеристика: J, K, L, S

Маркировка взрывозащиты: Нет

Описание

Термоэлектродные компенсационные (удлинительные) провода пониженной пожароопасности, пониженной горючести и пониженного дымовыделения ПТВВГЭ нг-LS предназначены для исключения влияния температуры окружающей среды на свободные концы термопреобразователя (термопары) и подключения его к измерительному прибору (регулятору температуры).

Провода ПТВВГЭ нг-LS применяются для прокладки внутри приборов, в сухих и сырых помещениях, в кабельных лотках и трубах, в местах где требуется повышенная гибкость провода при монтаже.

Провод ПТВВГЭ нг-LS рассчитан на эксплуатацию при температуре окружающей среды от -60°С до +70°С и предельно допустимой влажности до 98% при температуре до +40°С.

Для уменьшения влияния внешнего переменного электрического поля на показания измерительного прибора (регулятора температуры) используется экран в виде оплетки из медных луженых проволок.

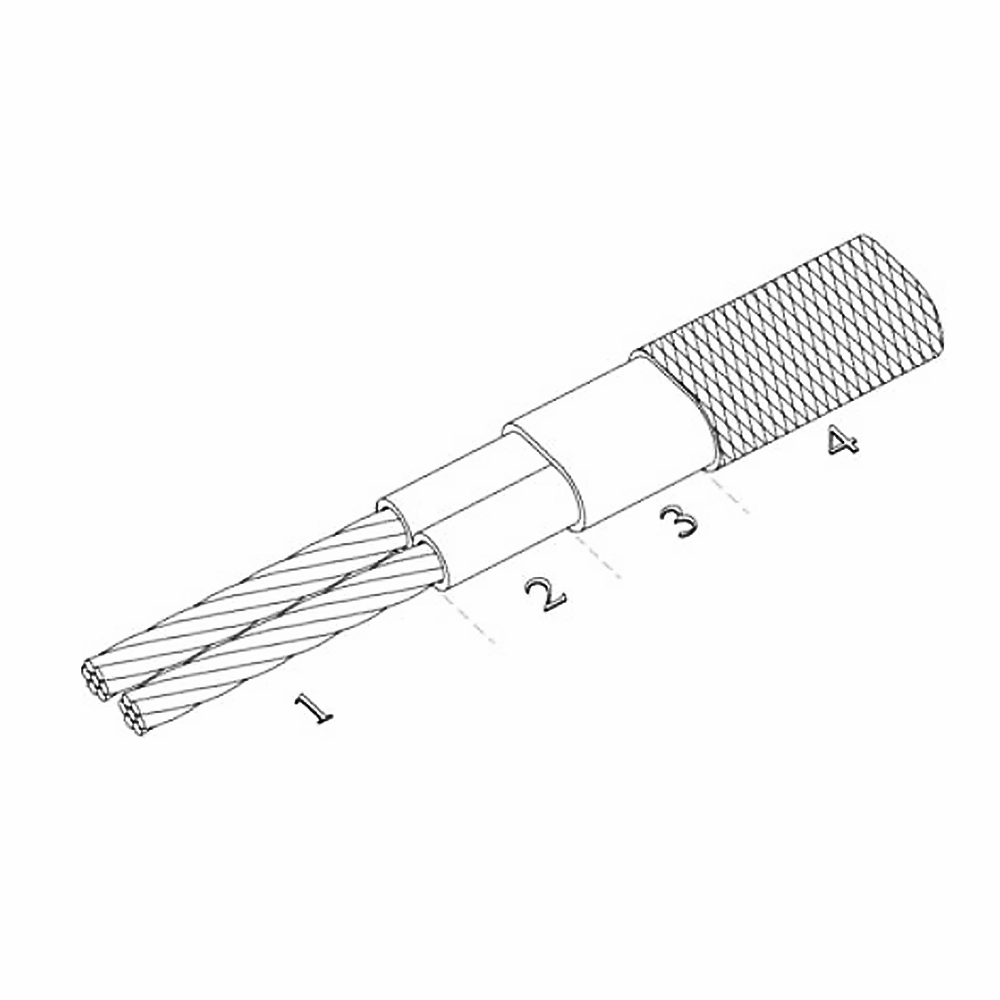

Конструкция провода ПТВВГЭ нг-LS (см. рисунок):

  1. Термоэлектродная проволока.
  2. ПВХ изоляция.
  3. ПВХ оболочка.
  4. Экран из медных луженых проволок.

В цепь термопары компенсационные провода подключаются с соблюдением знака полярности. Жилы маркируются цветными нитями согласно таблице.

Обозначение промышленной термопары (НСХ)

Обозначение компенсационного провода

Термоэлектродная проволока

Сечение провода, мм2

Размер провода, мм (толщина/ширина)

Вес провода, кг/км

положительная (цвет маркировки)

отрицательная (цвет маркировки)

ТХА (К)

ПТВВГЭ-нг-LS ХА

сплав хромель (фиолетовый)

сплав алюмель (белый)

2х2,5

3,4/5,9

61,5

2х1,5

3,0/5,2

43,1

2х1

2,7/4,7

33,5

ТХА (К)

ПТВВГЭ-нг-LS М

медь (красный)

сплав константан (коричневый)

2х2,5

3,4/5,9

61,8

2х1,5

3,0/5,2

43,4

2х1

2,7/4,7

33,8

1+1х1+2,5

3,4/5,3

58,5

1+1х1+1,5

3,0/4,6

39,4

ТХК (L)

ПТВВГЭ-нг-LS ХК

сплав хромель (фиолетовый)

сплав копель  (желтый)

2х2,5

3,4/5,9

61,5

2х1,5

3,0/5,2

43,1

2х1

2,7/4,7

33,5

ТПП (S)

ПТВВГЭ-нг-LS П

медь (красный)

сплав ТП (зеленый)

2х2,5

3,4/5,9

61,8

2х1,5

3,0/5,2

43,4

2х1

2,7/4,7

33,8

ТЖК (J)

ПТВВГЭ-нг-LS ЖК

железо (синий)

сплав константан (зеленый)

2х2,5

3,4/6,7

58,5

2х1,5

3/5,9

40,5

2х1

2,7/5,3

31,2



Структура обозначения, пример заказа

П
Т
В
В
Г
Э
нг-LS
— Х
А
— 2 х 1,5

Количество жил / Сечение жилы, мм²

Алюмель-сплав отрицательной жилы

Хромель-сплав положительной жилы

Пониженной пожароопасности, пониженной горючести и пониженного дымовыделения

Экран

Гибкая жила

Поливинилхлоридная оболочка

Поливинилхлоридная изоляция

Термоэлектродный

Провод

Стандартный комплект поставки

  • Провод термоэлектродный пониженной пожароопасности ПТВВГЭ-нг-LS.
  • Этикетка.
