- ПТВВТГ провода термоэлектродные
ПТВВТГ провода термоэлектродные
Тип датчика температуры: ТЖК, ТПП, ТХА, ТХК
Номинальная статическая характеристика: J, K, L, S
Маркировка взрывозащиты: Нет
Описание
Термоэлектродные компенсационные (удлинительные) провода ПТВВТГ предназначены для исключения влияния температуры окружающей среды на свободные концы термопреобразователя (термопары) и подключения его к измерительному прибору (регулятору температуры).
Провода ПТВВТГ применяются для прокладки внутри приборов, в сухих и сырых помещениях, в кабельных лотках и трубах, в местах, где требуется повышенная гибкость провода при монтаже.
Провод ПТВВТГ рассчитан на эксплуатацию при температуре окружающей среды от -40°С до +105°С и предельно допустимой влажности до 98% при температуре до 40°С.

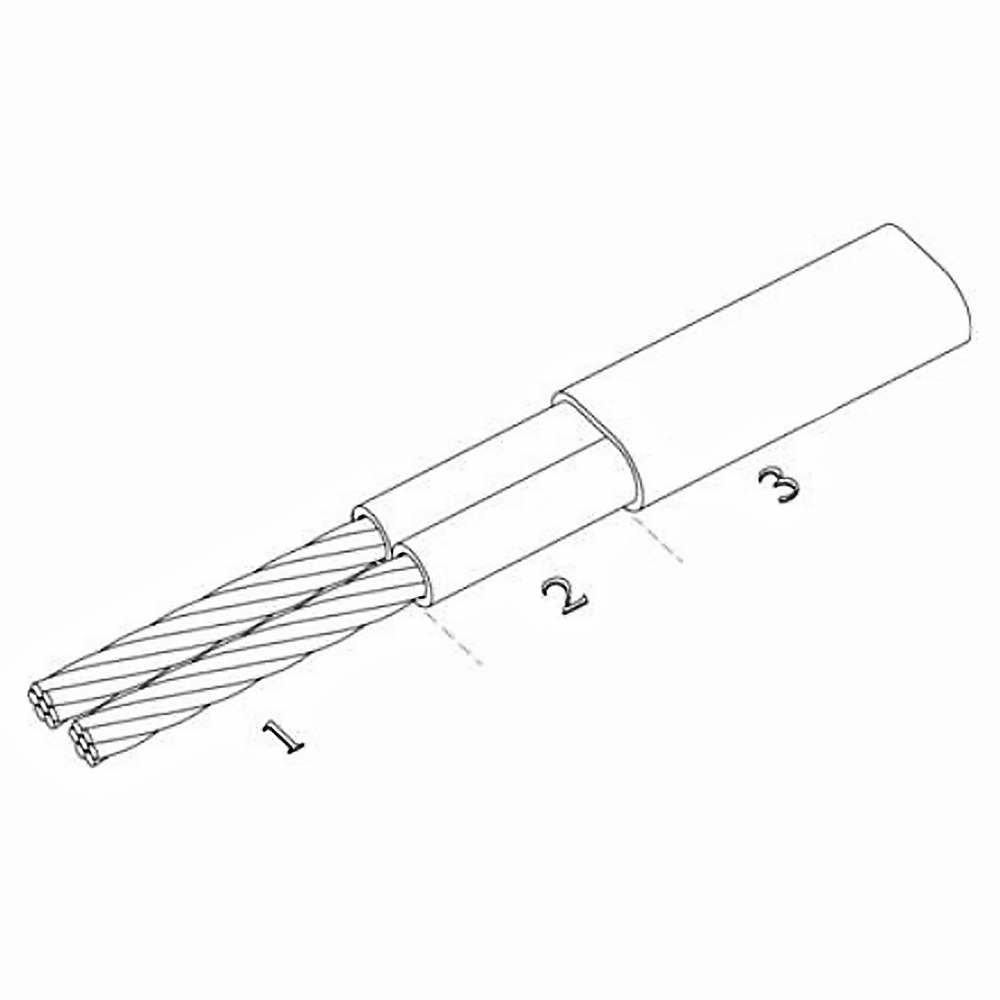

Конструкция провода ПТВВТГ (см. рисунок):
- Термоэлектродная проволока.
- ПВХ изоляция.
- ПВХ оболочка.
В цепь термопары компенсационные провода включаются с соблюдением знака полярности. Жилы маркируются цветными нитями согласно таблице.
|
Обозначение промышленной термопары (НСХ) |
Обозначение компенсационного провода |
Термоэлектродная проволока |
Сечение провода, мм2 |
Размер провода, мм (толщина/ширина) |
Вес провода, кг/км |
|
|
положительная (цвет маркировки) |
отрицательная (цвет маркировки) |
|||||
|
ТХА (К) |
ПТВВТГ ХА |
сплав хромель (фиолетовый) |
сплав алюмель (белый) |
2х2,5 |
3,6/6,4 |
67,1 |
|
2х1,5 |
3,2/5,5 |
44,1 |
||||
|
2х1 |
2,9/4,9 |
34,6 |
||||
|
ТХА (К) |
ПТВВТГ М |
медь (красный) |
сплав константан (коричневый) |
2х2,5 |
3,6/6,4 |
67,4 |
|
2х1,5 |
3,2/5,5 |
44,4 |
||||
|
2х1 |
2,9/4,9 |
34,9 |
||||
|
1+1х1+2,5 |
3,6/5,8 |
53,9 |
||||
|
1+1х1+1,5 |
3,2/4,9 |
40,2 |
||||
|
ТХК (L) |
ПТВВТГ ХК |
сплав хромель (фиолетовый) |
сплав копель (желтый) |
2х2,5 |
3,6/6,42 |
67,1 |
|
2х1,5 |
3,2/5,5 |
44,1 |
||||
|
2х1 |
2,9/4,9 |
34,6 |
||||
|
ТПП (S) |
ПТВВТГ П |
медь (красный) |
сплав ТП (зеленый) |
2х2,5 |
3,6/6,4 |
67,4 |
|
2х1,5 |
3,2/5,5 |
44,4 |
||||
|
2х1 |
2,9/4,9 |
34,9 |
||||
|
ТЖК (J) |
ПТВВТГ ЖК |
железо (синий) |
сплав константан (зеленый) |
2х2,5 |
3,6/6,42 |
67,1 |
|
2х1,5 |
3,2/5,5 |
44,1 |
||||
|
2х1 |
2,9/4,9 |
34,6 |
||||
Структура обозначения, пример заказа
Количество жил / Сечение жилы, мм²
Алюмель-сплав отрицательной жилы
Хромель-сплав положительной жилы
Гибкая жила
Теплостойкий
Поливинилхлоридная оболочка
Поливинилхлоридная изоляция
Термоэлектродный
Провод
Стандартный комплект поставки
- Термоэлектродный провод ПТВВТГ.
- Этикетка.
Чтобы правильно подобрать термоэлектродный провод ПТВВТГ, узнать стоимость провода ПТВВТГ, купить провод ПТВВТГ, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
