КТСП-Н комплекты термопреобразователей сопротивления платиновых
Тип датчика температуры: ТСП
Номинальная статическая характеристика: 100П, Pt100, Pt500, Pt1000
Диапазон измеряемых температур: 0...+160°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Комплекты термопреобразователей сопротивления платиновых КТСП-Н предназначены для измерения разности температур и значений температур в подающем и обратном трубопроводах системы теплоснабжения.
Комплект КТСП-Н подбирается в пару по методике МП ВТ 047-2002 по трем точкам из термопреобразоватей платиновых ТСП-Н, изготовленных в соответствии с ТУ BY 300044107.001-2006.
Преобразователи из комплекта, в зависимости от исполнения, должны эксплуатироваться с защитными гильзами или без них.
Область применения
Комплекты термопреобразователей сопротивления КТСП-Н используются в системах учета и контроля тепловой энергии в тепловых сетях теплоснабжения и энергетике.
Подбор термопреобразователей
Подбор комплектов КТСП-Н производится путем расчета погрешности по всей области рабочих температур и значений разности температур с использованием полученных при первичной поверке результатов измерений в трех калибровочных точках.
Комплекты КТСП-Н состоят из термопреобразователей сопротивления платиновых (ТСП-Н), подобранных друг к другу по идентичности индивидуальных статистических характеристик и по условию минимизации абсолютной погрешности при измерении разности температур во всем диапазоне измерений.
Предел допускаемой относительной погрешности измерения разности температур:
- Класс 1: ±(0,25+1,5Δtmin/Δt);
- Класс 2: ±(0,5+3Δtmin/Δt).
Применение методики подбора по трем калибровочным точкам обусловлено получением реальной информации распределения абсолютной погрешности во всем диапазоне измерений при различных значениях разности измеряемых температур. По сравнению с методикой подбора комплектов КТСП-Н по двум калибровочным точкам, данная методика позволяет выявить выход значений погрешности комплекта более точно.
Отказ от использования нулевого и парового термостатов и применение жидкостных термостатов с неоднородностью температурного поля не более ±0,005 позволяет производить подбор термопреобразователей в комплекты с высокой точностью и минимальной измеряемой разностью температур ±2°С средствами поверки с метрологическим запасом точности по рекомендациям МОЗМ R75.
Технические характеристики
| Класс допуска | A, B |
| Предел допускаемого отклонения от НСХ | для ТС класса А — ±(0,15+0,002t)°С, для ТС класса В — ±(0,3+0,005t)°С |
| Герметичность к измеряемой среде | Герметичный |
| Диапазон условных давлений | 0,63 МПа; 1,6 МПа; 4 МПа |
| Устойчивость к вибрации | N2 |
| Диаметр монтажной части | 4 мм, 6 мм, 8 мм, 10 мм, 5 мм |
| Длина монтажной части | 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм |
| Присоединение к процессу | Гайка М10х1, Гайка М16х1,5, Гайка М20х1,5, Штуцер неподвижный M10×1, Штуцер неподвижный M16×1,5, Штуцер неподвижный M20×1,5, Штуцер подвижный M10×1, Штуцер подвижный M16×1,5, Штуцер подвижный M20×1,5 |
| Габаритные размеры | См. ниже руководство по эксплуатации |
| Вес | См. ниже руководство по эксплуатации |
Структура обозначения, пример заказа
Длина кабеля, м (для исполнений 1, 6) — указывается при заказе
Нижний предел диапазона разности температур и класс допуска: 2 — 2°С, класс 2; 3 — 3°С, класс 2; 22 — 2°С, класс 1; 32 — 3°С, класс 1
Схема электрических соединений: 1 — двухпроводная; 3 — четырехпроводная
Номинальная статистическая характеристика и класс допуска: 3 — Pt100, А; 4 — Pt100, В; 6 — Pt500, А; 7 — Pt500, В; 9 — Pt1000, А; 10 — Pt1000, В; 21 — 100П, А; 22 — 100П, В
Крепление: 00 — по месту; 11 — штуцер подвижный М10х1; 01 — штуцер подвижный М16х1,5; 02 — штуцер подвижный М20х1,5; 12 — гайка М10х1; 06 — гайка М16х1,5; 07 — гайка М20х1,5; 13 — штуцер неподвижный М10х1; 14 — штуцер неподвижный М16х1,5; 15 — штуцер непо
Длина монтажной части: 00 — 27,5 мм; 01 — 50 мм; 02 — 60 мм; 03 — 80 мм; 04 — 100 мм; 05 — 120 мм; 06 — 160 мм; 07 — 200 мм; 08 — 250 мм; 09 — 45 мм; 10 — 320 мм; 11 — 400 мм; 12 — 500 мм
Диаметр монтажной части: 0 — 4 мм; 1 — 6 мм; 2 — 8 мм; 3 — 10 мм; 5 — 5 мм
Исполнение: 1; 3; 5; 6; 7
Комплект термопреобразователей сопротивления платиновых
Варианты исполнений
Исполнение 1 (PL-кабель) |
|
|
|
Термопреобразователь, устанавливаемый на подающий трубопровод, обозначен на шильдике буквой «Г», устанавливаемый на обратный трубопровод — буквой «X». Термопреобразователь монтируется на трубопровод при помощи гильзы защитной конструктивного исполнения 5 и бобышки приварной БП3-G1/4. Длина монтажной части — 45; 60; 80; 100; 120; 160; 200; 250 мм. Диаметр защитной арматуры — 6 мм. Крепление — установка в гильзу. |
Исполнение 3 (DL-головка) |
|
|
|
Термопреобразователь, устанавливаемый на подающий трубопровод, обозначен на бирке буквой «Г», а устанавливаемый на обратный трубопровод — буквой «X». Термопреобразователь монтируется на трубопровод при помощи гильз защитных и бобышек приварных или непосредственно при помощи соответствующих крепежных элементов самого термопреобразователя. Длина монтажной части — 60; 80; 100; 120; 160; 200; 250 мм. Диаметр защитной арматуры — 6; 8 мм. Время термического срабатывания — не более 30 с. |
Исполнение 5 (PL-головка, ⌀4 мм) |
|
|
|
Комплект предназначен для измерения температуры и разности температур в системах учета количества теплоты, в т.ч. для систем, учитывающих динамические составляющие погрешности учета. Термопреобразователь, устанавливаемый на подающий трубопровод, обозначен красным винтом сальникового ввода, а устанавливаемый на обратный трубопровод — синим винтом. Термопреобразователь монтируется на трубопровод при помощи гильз защитных конструктивных исполнений 3 и бобышек приварных БП1 или БП2. Кабель для подключения к внешнему устройству заводится через сальниковый ввод внутрь корпуса и подсоединяется к схеме через клеммную колодку гайками и шайбами. Длина монтажной части — 60; 80; 100; 120; 160; 200; 250 мм. Диаметр защитной арматуры — 4 мм. Время термического срабатывания — не более 6 с. Крепление — установка в гильзу. |
Исполнение 5 (PL-головка, ⌀6 мм) |
|
|
|
Термопреобразователь, устанавливаемый на подающий трубопровод, обозначен красным винтом сальникового ввода, а устанавливаемый на обратный трубопровод — синим винтом. Термопреобразователь монтируется на трубопровод при помощи гильз защитных конструктивных исполнений 2 и бобышек приварных БП1 или БП2. Кабель для подключения к внешнему устройству заводится через сальниковый ввод внутрь корпуса и подсоединяется к схеме через клеммную колодку гайками и шайбами. Длина монтажной части — 45; 60; 80; 100; 120; 160; 200; 250 мм. Диаметр защитной арматуры — 6 мм. Крепление — установка в гильзу. |
Исполнение 6 (DS-кабель) |
|
|
|
Комплект применяется для установки на трубопроводы до DN25. Термопреобразователь, устанавливаемый на подающий трубопровод, обозначен буквой «Г» на шильдике, а устанавливаемый на обратный трубопровод — буквой «X». Устанавливаются непосредственно в вентили, тройники и пр. через переходную гайку. При установке в шаровом кране отпадает необходимость в разгрузке системы при монтаже и замене преобразователя после окончания срока поверки. Длина монтажной части — 27,5 мм. Диаметр защитной арматуры — 3,7 мм. Крепление — штуцер подвижный М10х1,0. |
Исполнение 7 (PL-головка) |
|
|
|
Комплект предназначен для измерения температуры твердых, сыпучих, жидких и газообразных сред в системах учета и автоматического регулирования различного назначения. Термопреобразователь, устанавливаемый на подающий трубопровод, обозначен буквой «Г» на бирке, а устанавливаемый на обратный трубопровод — буквой «X». Термопреобразователь монтируется на трубопровод при помощи гильзы защитной ГЗ 8-Х и бобышки приварной БП1 или БП2 или без нее. Термопреобразователь устанавливают в защитную гильзу, производят подключение к внешнему устройству, закрывают крышку и фиксируют ее винтом, создавая герметичное соединение. Пломбировка осуществляется через винт, фиксирующий крышку, предотвращая несанкционированный доступ к схеме подключения. Длина монтажной части — 160; 200; 250; 320; 400 мм. Диаметр защитной арматуры — 6 мм. Крепление — установка в гильзу. |
Схемы и чертежи
Рис. 1. Термопреобразователь ТНИВ.405511.003, тип PL-кабель
Рис. 2. Термопреобразователь ТНИВ.405511.002, тип PL-головка
Рис. 3. Термопреобразователь ТНИВ.405511.001, тип DL-головка
(слева — угловой корпус, справа — прямой корпус)

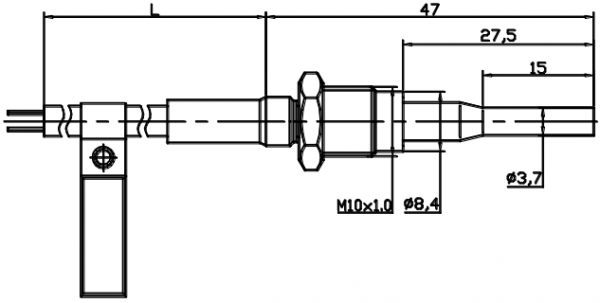

Рис. 4. Термопреобразователь ТНИВ.405511.004, тип DS-кабель
Рис. 5. Термопреобразователь ТНИВ.405511.005, тип PL-головка
Рис. 6. Схемы соединений внутренних проводников
Рис. 7. Нумерация контактов на клеммных колодках
Варианты установки КТСП-Н комплекта на трубопроводы
|
Тип установки датчика |
Размер трубы |
Рекомендации по установке |
|
Установка в резьбовом фитинге |
DN15; DN20; DN25 |
|
|
В изгибе |
≤DN50 |
|
|
Угловая установка |
≤DN50 |
|
|
Перпендикулярная установка |
DN65…DN250 |
|
Стандартный комплект поставки
- Термопреобразователи сопротивления — 2 шт.
- Паспорт ТНИВ 405511.002 ПС — 2 экз.
- Руководство по эксплуатации ТНИВ.405511.002 РЭ — допускается поставлять 1 экз. на партию более 25 компл. в один адрес.
Дополнительная комплектация, опции
Термопреобразователи, монтируемые в гильзу, комплектуются бобышками и гильзами, которые не требуют заполнения зазора теплопроводящим материалом. Применение гильз оказывает минимальное влияние на погрешность комплекта благодаря жестким допускам на зазоры, что обеспечивает хороший теплообмен между гильзой и термопреобразователями.
