ДТПL724-EXI преобразователи термоэлектрические с кабельным выводом взрывозащищенные
Тип датчика температуры: ТХК
Номинальная статическая характеристика: L
Диапазон измеряемых температур: -40...+600°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали
Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ
Цена (без учета НДС): По запросу руб.
Описание
Взрывозащищенные термоэлектрические преобразователи с кабельным выводом ДТПL724-EXI имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Среда измерения: взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.
Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х
Искробезопасная электрическая цепь — это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.
Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011);
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты, имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).
Особые условия эксплуатации датчиков (знак Х в конце маркировки):
- подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности;
- установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя;
- температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды (см. таблицу 1).
Таблица 1. Температурный класс в маркировке взрывозащиты
|
Температурный класс |
Т1 |
Т2 |
Т3 |
Т4 |
Т5 |
Т6 |
|
Температура окружающей и контролируемой среды, не более |
+425°С |
+275°С |
+195°С |
+130°С |
+95°С |
+80°С |
Расшифровка маркировки взрывозащиты 0Ех ia IIC T1...Т6 Ga Х:
|
0 |
— датчики относятся к категории особо взрывобезопасного оборудования; |
|
Ех |
— знак соответствия стандартам взрывозащиты; |
|
ia |
— вид взрывозащиты «искробезопасная цепь», уровень «ia» (наивысший); |
|
IIC |
— группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород); |
|
Т1… Т6 |
— датчик может использоваться в температурных классах Т1…Т6; |
|
Ga |
— уровень взрывозащиты датчика «очень высокий», применены дополнительные средства взрывозащиты; |
|
Х |
— особые условия эксплуатации датчиков. |
Таблица 2. Провода термопарные тип L (ХK), поставляемые в качестве кабельного ввода на основе КТМС
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщ./ширина) |
|
1 — термоэлектродная проволока; 2, 4 и 5 — обмотка стеклонитью с пропиткой нагревостойким лаком; 3 — обмотка фторопластовой запеченной пленкой; 6 — обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком; 7 — экран из медной луженной оловом проволоки |
кабель СФКЭ ХК 2×0,5 |
многожильный; С — изоляция из стекловолокна; Ф — изоляция из фторопластовой пленки; К — комбинированная изоляция и оболочка; Х — положительная жила, сплав хромель; К — отрицательная жила, сплав копель; 2 — количество жил; 0, 5 — сечение жилы |
-60…+250°С |
3,0/4,5 мм |
|
1 — термоэлектродная проволока; 2 — cтеклонить К11С6 с пропиткой кремнийорганическим лаком |
ДКТК011-0,5; ДКТК011-0,7; ДКТК011-1,2 |
одножильный; диаметр проводов — 0,5 мм; изоляция — нить К11С6 |
-40…+300°С |
1,8/2,0 мм; 2,0/2,8 мм; 2,8/4,0 мм |
Технические характеристики
| Класс допуска | 2 |
| Предел допускаемого отклонения от НСХ | ±2,5°С (-40…+360°С включ.); ±(0,700+0,005t)°С (св. +360) |
| Показатель тепловой инерции | С изолированным рабочим спаем — 4 с; С неизолированным рабочим спаем — 3 с |
| Количество рабочих спаев | 1 |
| Исполнение рабочего спая | Изолированный, Неизолированный |
| Герметичность к измеряемой среде | Герметичный |
| Диапазон условных давлений | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) |
| Средняя наработка до отказа при номинальных температурах | 40000 ч |
| Материал погружаемой части | Cталь 12Х18Н10Т |
| Длина монтажной части | 10...500 (кратно 10) |
| Климатическое исполнение (диапазон рабочих температур) | Т3, УХЛ3.1 |
| Исполнение по степени защиты | IP67 |
Структура обозначения, пример заказа
Температурный класс в маркировке взрывозащиты:
Т1 — не более +425°С;
Т2 — не более +275°С;
Т3 — не более +195°С;
Т4 — не более +130°С;
Т5 — не более +90°С;
Т6 — не более +80°С
Класс допуска:
<без обозначения> — второй класс, от -40°С
Тип кабеля:
К — кабель СФКЭ;
Д — кабель ДКТ

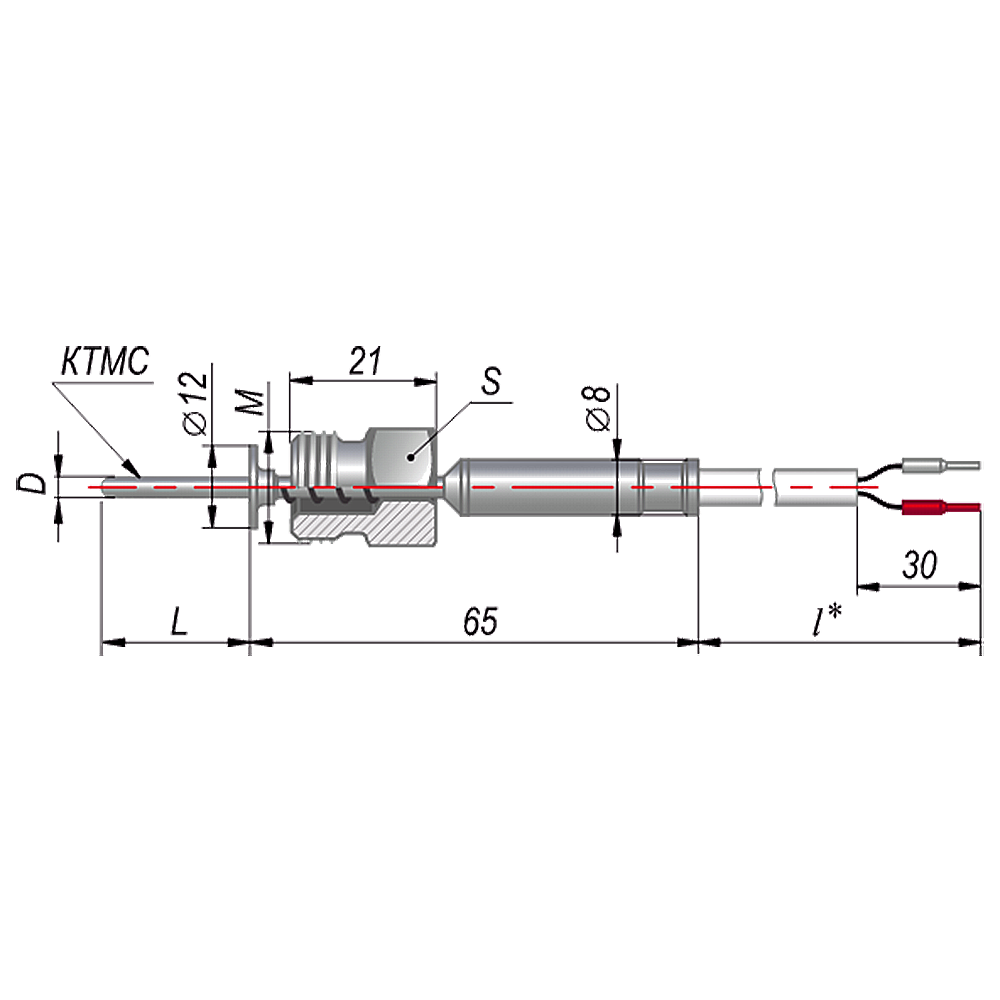

Длина кабельного вывода l:
0,2 — 0,2 м (стандарт);
<по заказу> — 0,3...20,0 м кратно 0,1 м
Длина монтажной части L, мм:
10...500 (кратно 10)
Диаметр КТСМ:
5 — 1,5 мм;
6 — 2,0 мм;
7 — 3,0 мм;
9 — 4,5 мм
Исполнение рабочего спая относительно корпуса:
0 — изолированный;
1 — неизолированный
Конструктивное исполнение датчика (модель):
724 — датчики с кабельным выводом
Номинальная статическая характеристика (НСХ):
L — преобразователь типа ТПL (ХК) хромель-копель
Стандартный комплект поставки
- Датчик ДТПL724-EXI — 1 шт.
- Паспорт и гарантийный талон — 1 экз.
- Руководство по эксплуатации — 1 экз.
