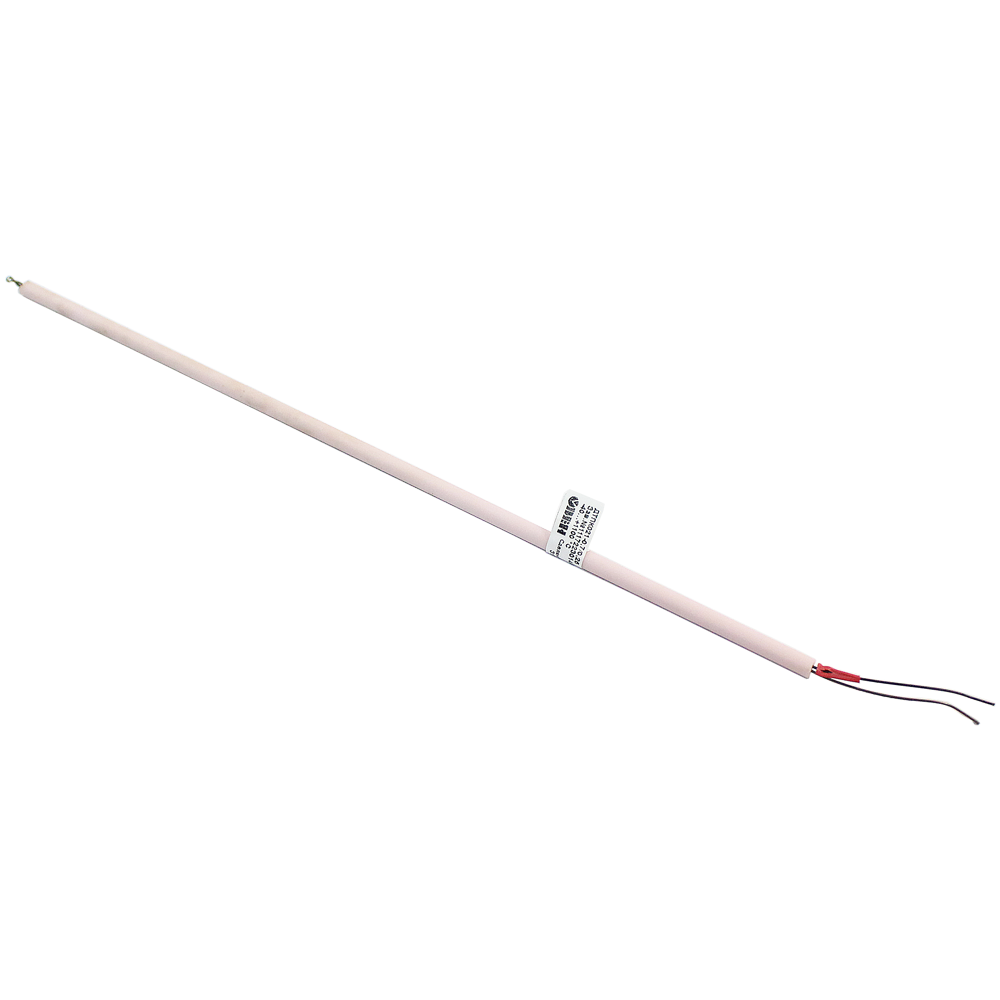

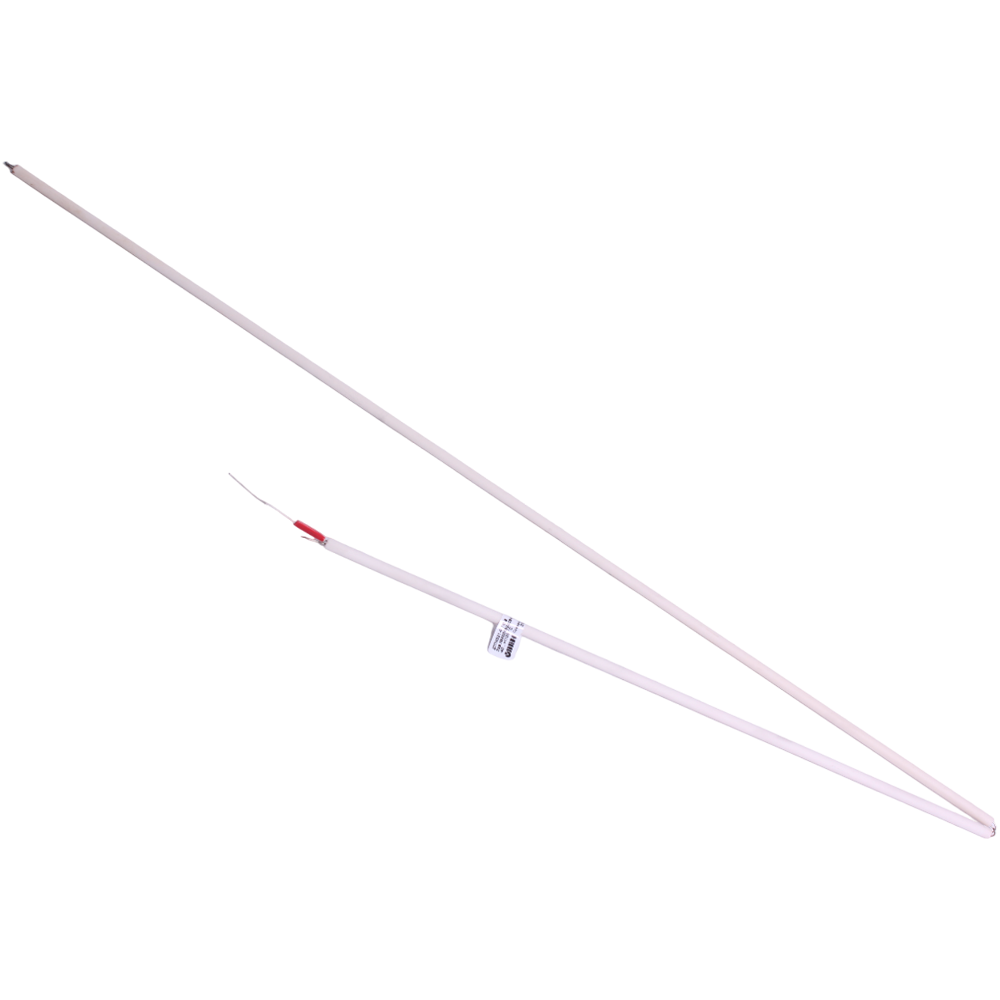

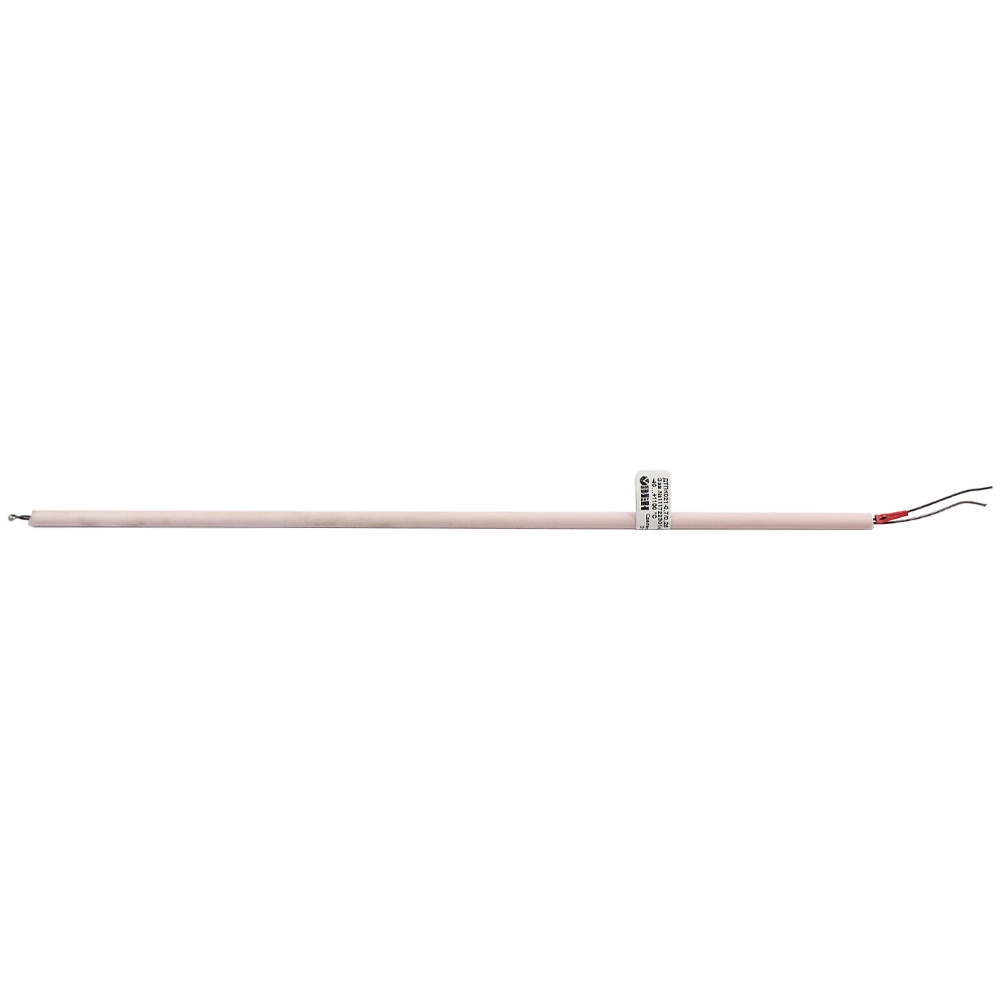

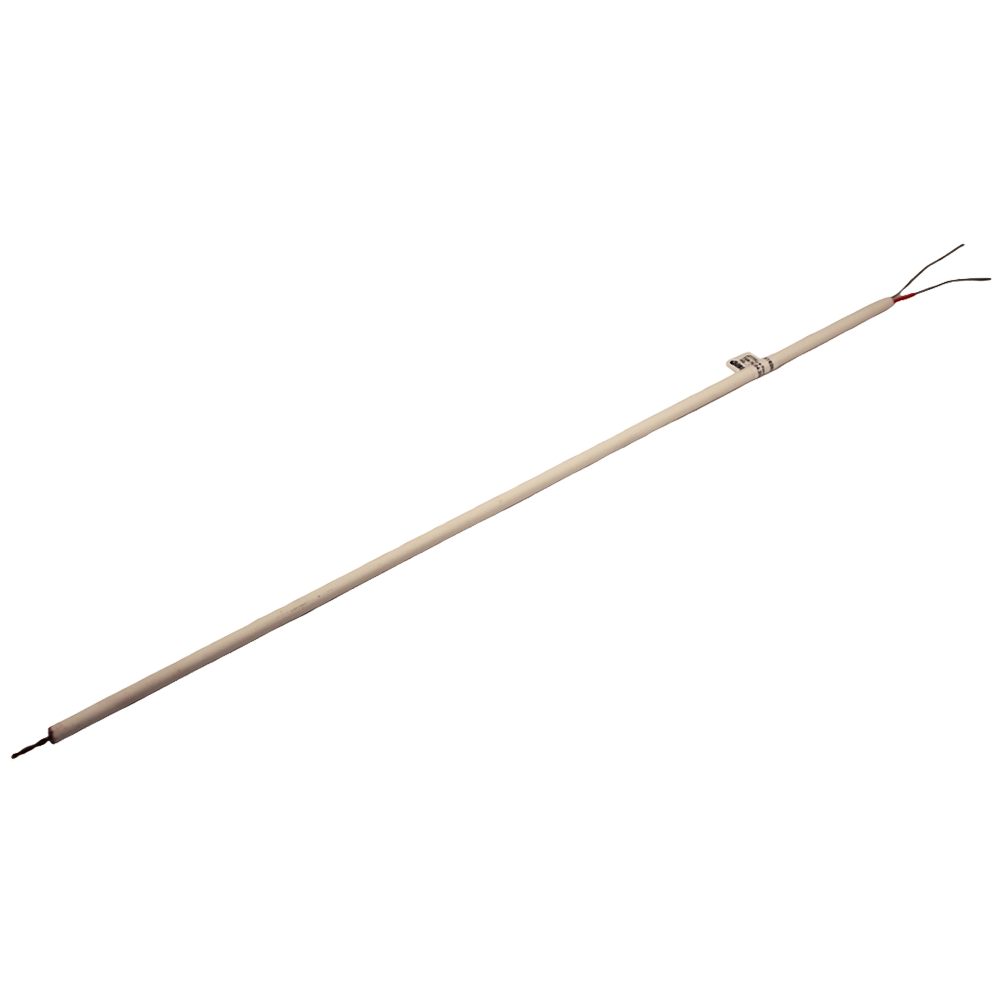

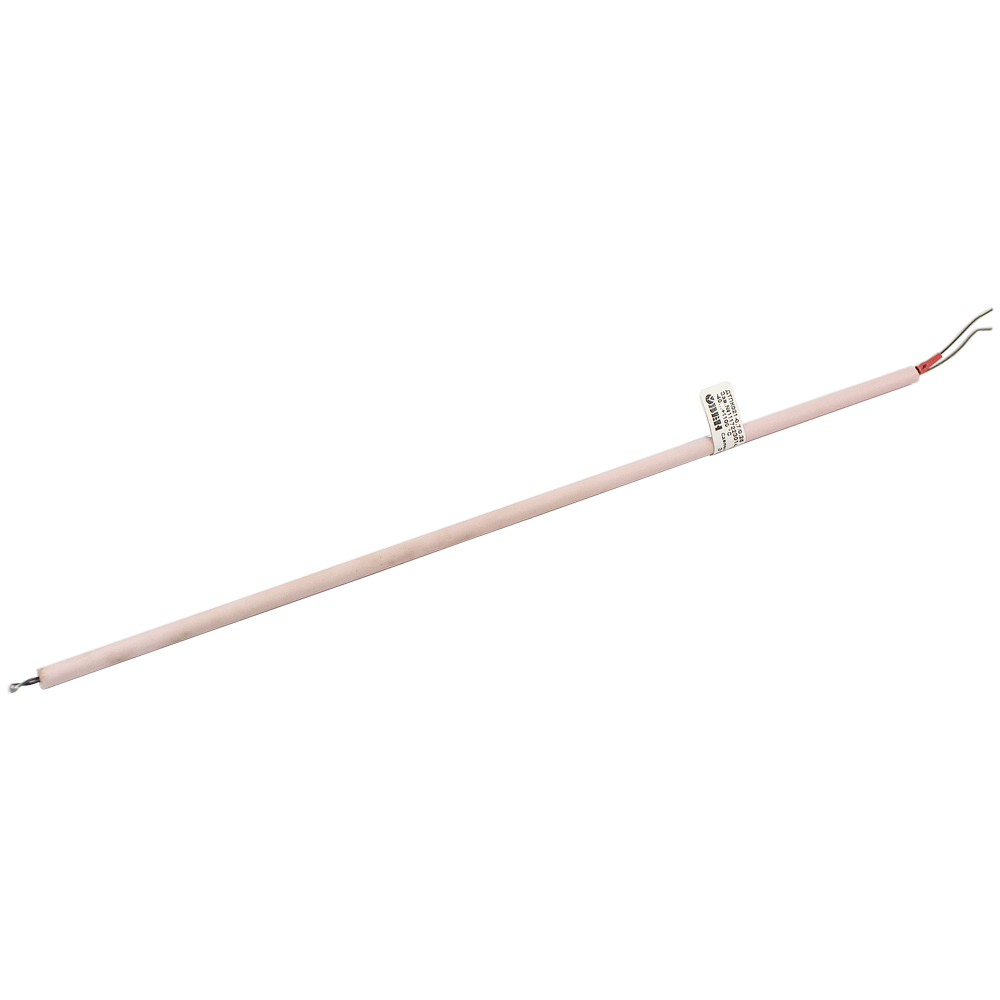

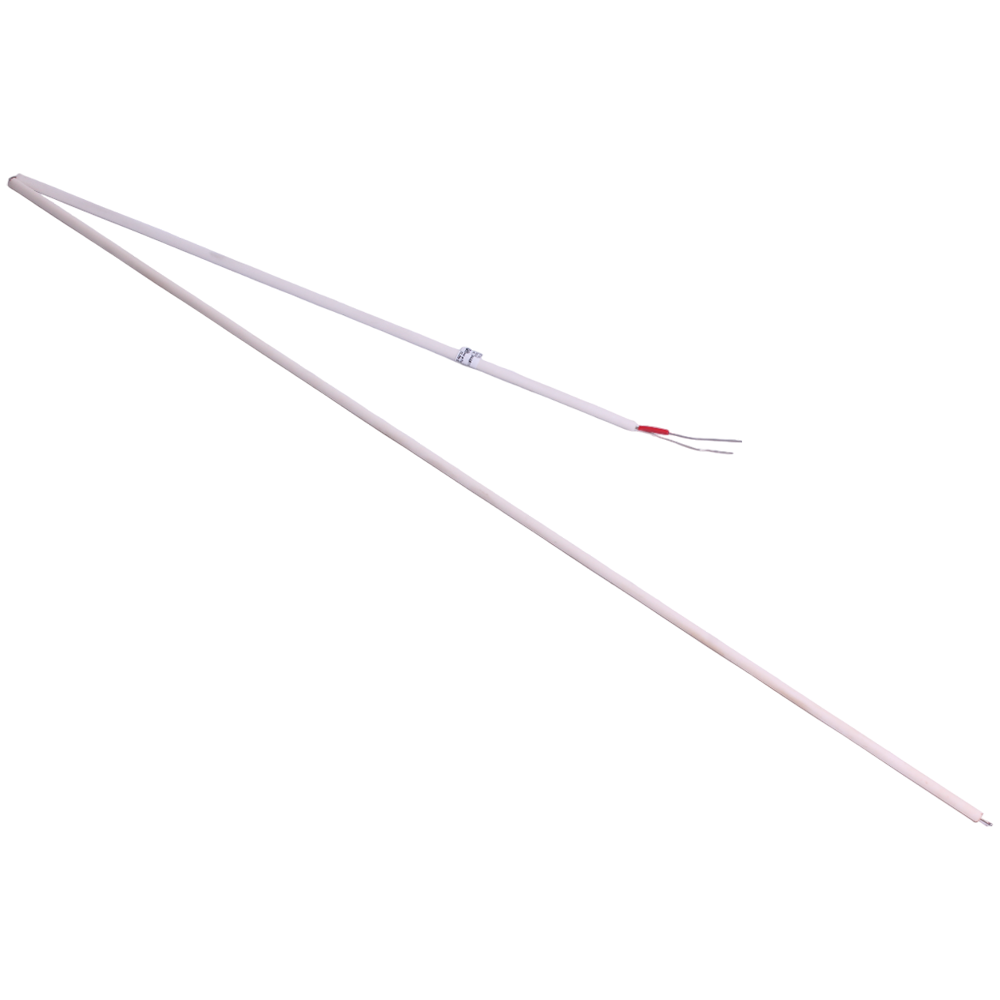

ДТПK021 преобразователи термоэлектрические бескорпусные поверхностные

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+1100°С

Тип контролируемой среды: Поверхности твердых тел

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ

Цена (без учета НДС): По запросу руб.

Описание

Термоэлектрические бескорпусные поверхностные преобразователи ДТПК021 предназначены для измерения температуры поверхностей при помощи закладных деталей в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80%.

Отличительные особенности:

  • Открытый «горячий» спай.
  • Бюджетные и малогабаритные.
  • Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Технические характеристики

Класс допуска 2
Предел допускаемого отклонения от НСХ -40…+333°C включ. — ±2,5°C;
св. +333 — ±0,0075t°C
Показатель тепловой инерции Не более 3 с
Количество рабочих спаев 1
Герметичность к измеряемой среде Герметичный
Исполнение по степени защиты IP00

Структура обозначения, пример заказа

ДТПХ
ХХ1

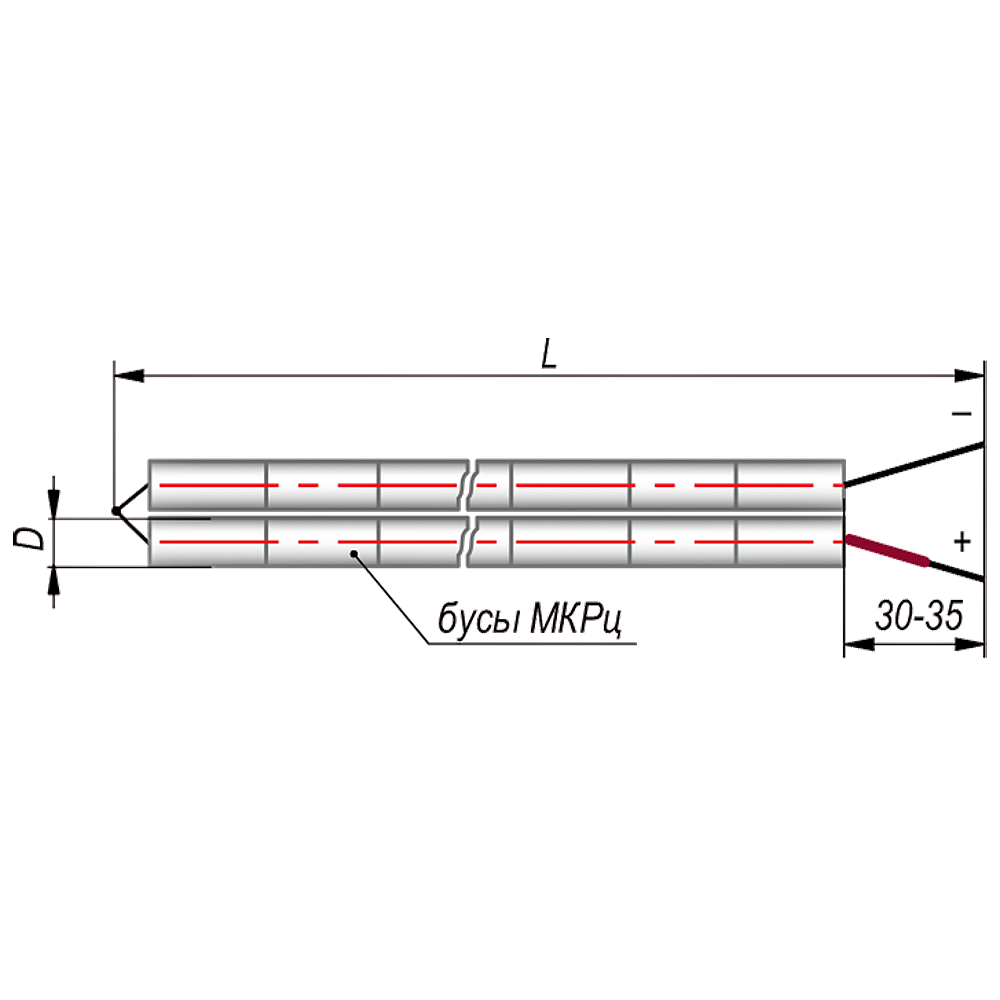

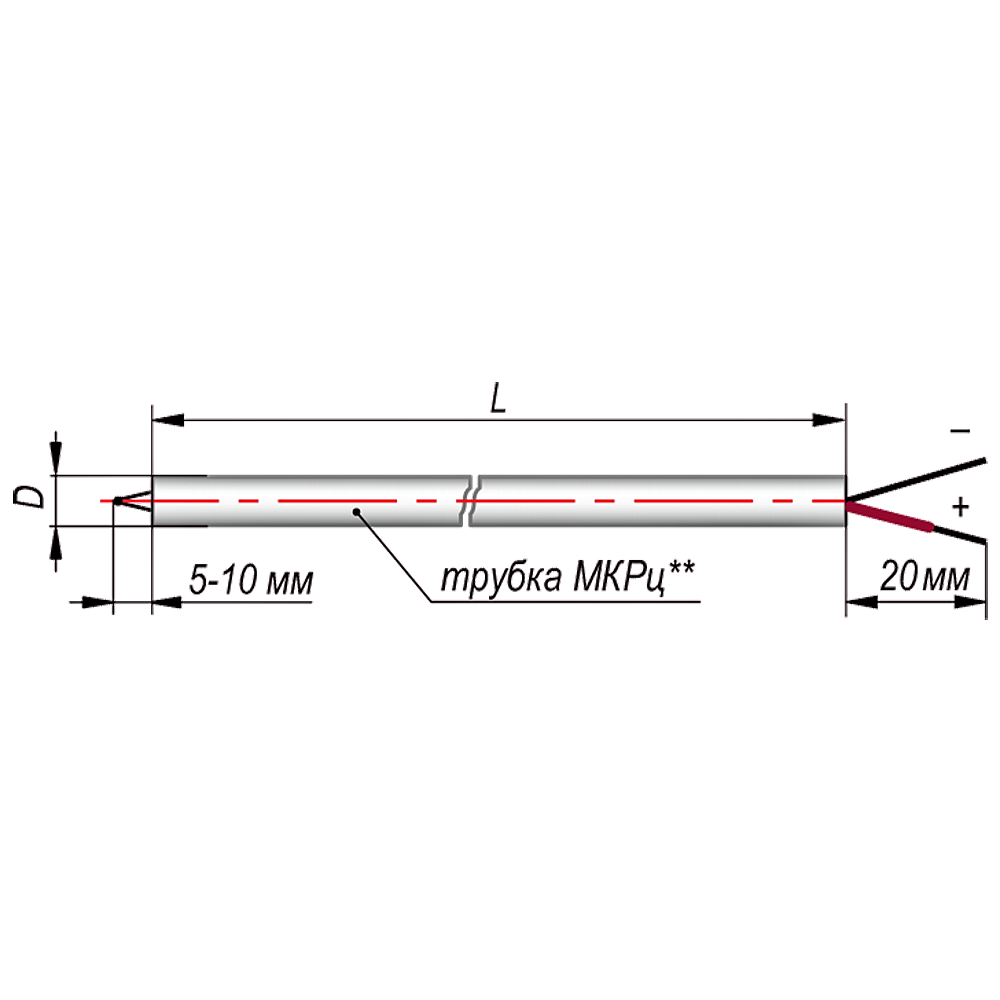

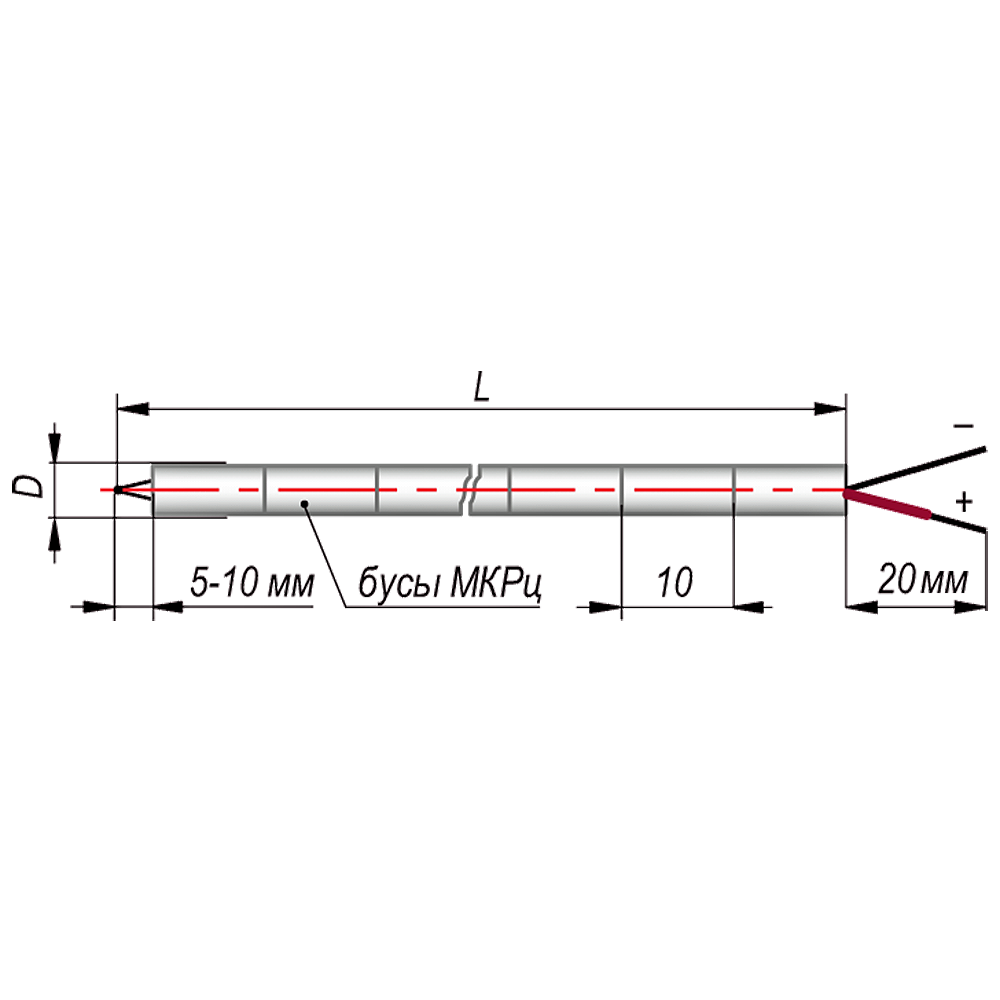

Длина термопары, L, м:
0,2…20, кратно 0,01 м; 0,2…2, кратно 0,01 м (диаметр термоэлектрода 3,2 мм)

Диаметр термоэлектрода, мм:
0,5; 0,7; 1,2; 3,2

Конструктивное исполнение датчика:
021 — бескорпусные термопары

Номинальная статистическая характеристика (НСХ):
K — преобразователь типа ТПK (ХА) хромель-алюмель

Стандартный комплект поставки

  • Датчик ДТПК021 — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТП преобразователи термоэлектрические. Руководство по эксплуатации. КУВФ.405220.004 РЭ



Чтобы правильно подобрать бескорпусные поверхностные термоэлектрические преобразователи ДТПK021узнать стоимость термоэлектрических преобразователей ДТПK021купить ДТПK021, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com
