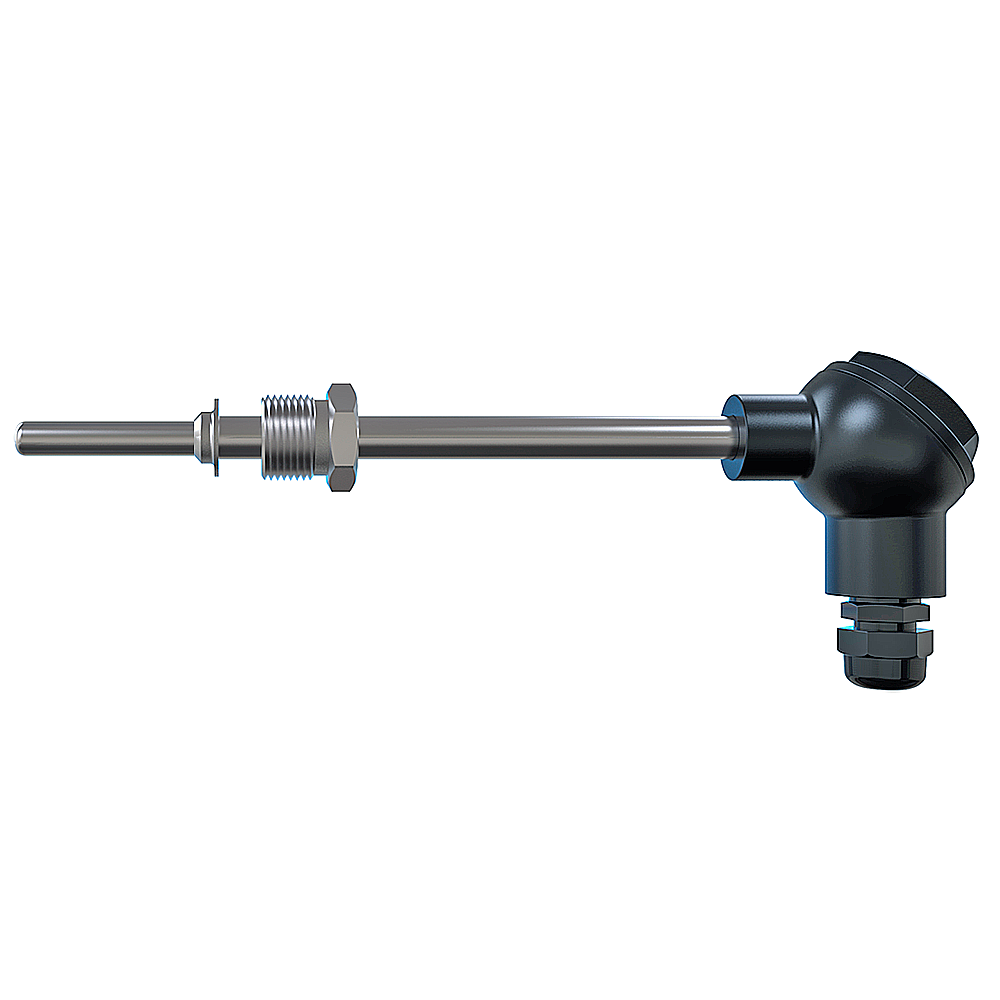

ДТПK025-EXI преобразователи термоэлектрические c коммутационной головкой взрывозащищенные

Скачать PDF

Тип датчика температуры: ТХК

Номинальная статическая характеристика: L

Диапазон измеряемых температур: -40...+800°C, -40...+900°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ

Цена (без учета НДС): По запросу руб.

Описание

Датчики температуры ДТПK025-EXI имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь — это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами:

  • Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
  • Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
  • Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
  • Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

  • +200°С — для клеммных головок из алюминиевого сплава;
  • +120°С — для головок из полиамида.

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.

Установка, подключение, эксплуатация, техническое обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.

Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.



Температурный класс в маркировке взрывозащиты

Температурный класс

Т1

Т2

Т3

Т4

Т5

Т6

Температура окружающей и контролируемой среды, не более

+425°С

+275°С

+195°С

+130°С

+95°С

+80°С





Конструктивное исполнение коммутационной головки для ДТП

Стандартное исполнение

Увеличенная

Пластмассовая

Металлическая

Пластмассовая

Металлическая

М16×1,5

Кабельный ввод М16×1,5

Кабельный ввод М16×1,5

Кабельный ввод М20×1,5

Диаметр подключаемого кабеля до 8 мм

Диаметр подключаемого кабеля до 8 мм

Диаметр подключаемого кабеля до 8 мм

Диаметр подключаемого кабеля до 10 мм




Технические характеристики

Класс допуска 2
Показатель тепловой инерции С изолированным рабочим спаем — 20 с;
С неизолированным рабочим спаем — 10 с
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный, Неизолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,4…10 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах 16000 ч
Материал погружаемой части Cталь 12Х18Н10Т;
Cталь 10Х23Н18
Длина монтажной части 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Исполнение по степени защиты IP54

Структура обозначения, пример заказа

Х
ДТПХ
ХХ5
Х-
Х
Х
Х
Х.
Х.
EXI-Х

Температурный класс в маркировке взрывозащиты:
Т1 — +425°С;
Т2 — +275°С;
Т3 — +195°С;
Т4 — +130°С;
Т5 — +95°С;
Т6 — +80°С

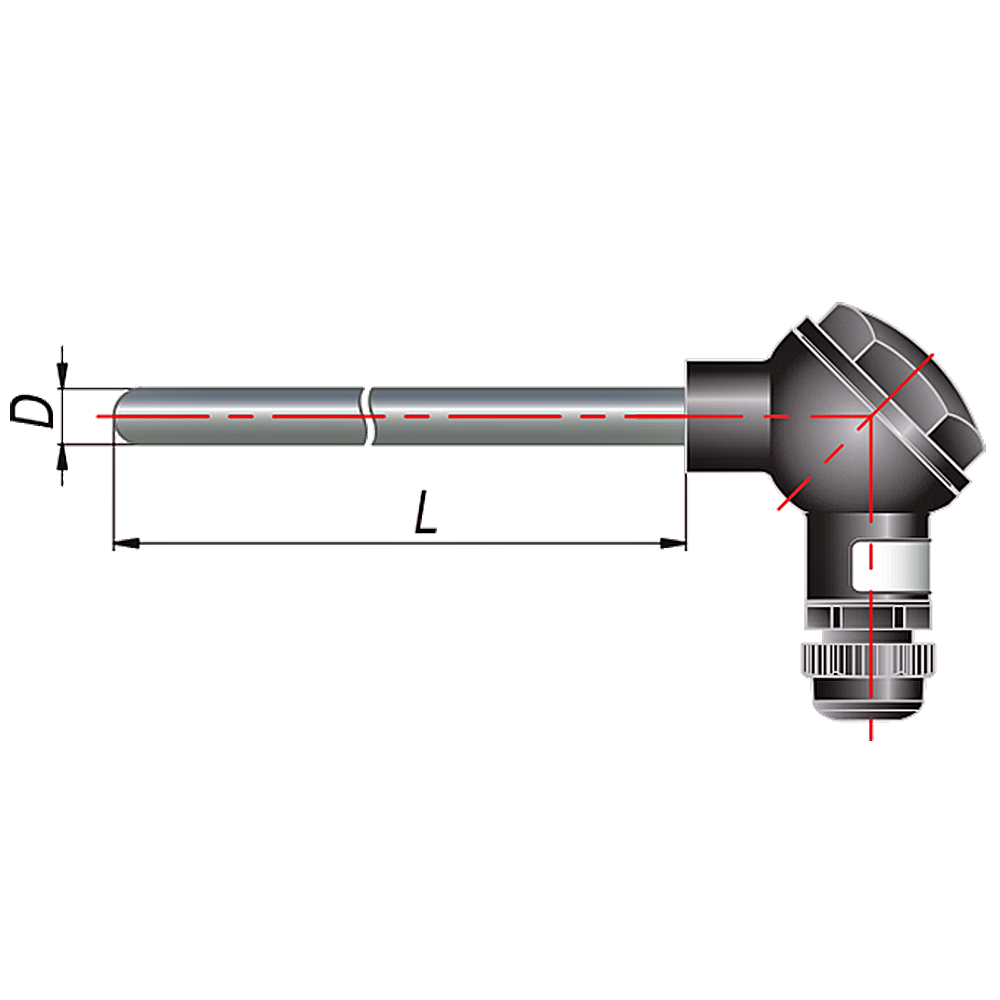

Длина монтажной части L, мм:
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Материал защитной арматуры:
0 — сталь 12Х18Н10Т (-40...+800°С);
1 — сталь 10Х23Н18 (-40...+900°С)

Материал коммутационной головки:
0 — пластмассовая;
1 — металлическая

Диаметр термоэлектрода:
0 — 0,5 мм;
1 — 0,7 мм (стандарт);
2 — 1,2 мм

Исполнение рабочего спая относительно корпуса:
0 — изолированный;
1 — неизолированный

Конструктивное исполнение коммутационной головки:
<без обозначения> — стандартное исполнение;
Л — увеличенная коммутационная головка

Конструктивное исполнение датчика (модель):
025 — датчики с коммутационной головкой

Номинальная статическая характеристика (НСХ):
L — преобразователь типа ТПL (ХК) хромель-копель

Количество чувствительных элементов:
<без обозначения> — один чувствительный элемент (стандарт);
2 — два чувствительных элемента

Стандартный комплект поставки

  • Датчик ДТПK025-EXI — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТП преобразователи термоэлектрические. Руководство по эксплуатации. КУВФ.405220.004 РЭ
