ДТПK071 преобразователи термоэлектрические бескорпусные

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+900°C, 0...+900°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ

Цена (без учета НДС): По запросу руб.

Заказать

Описание

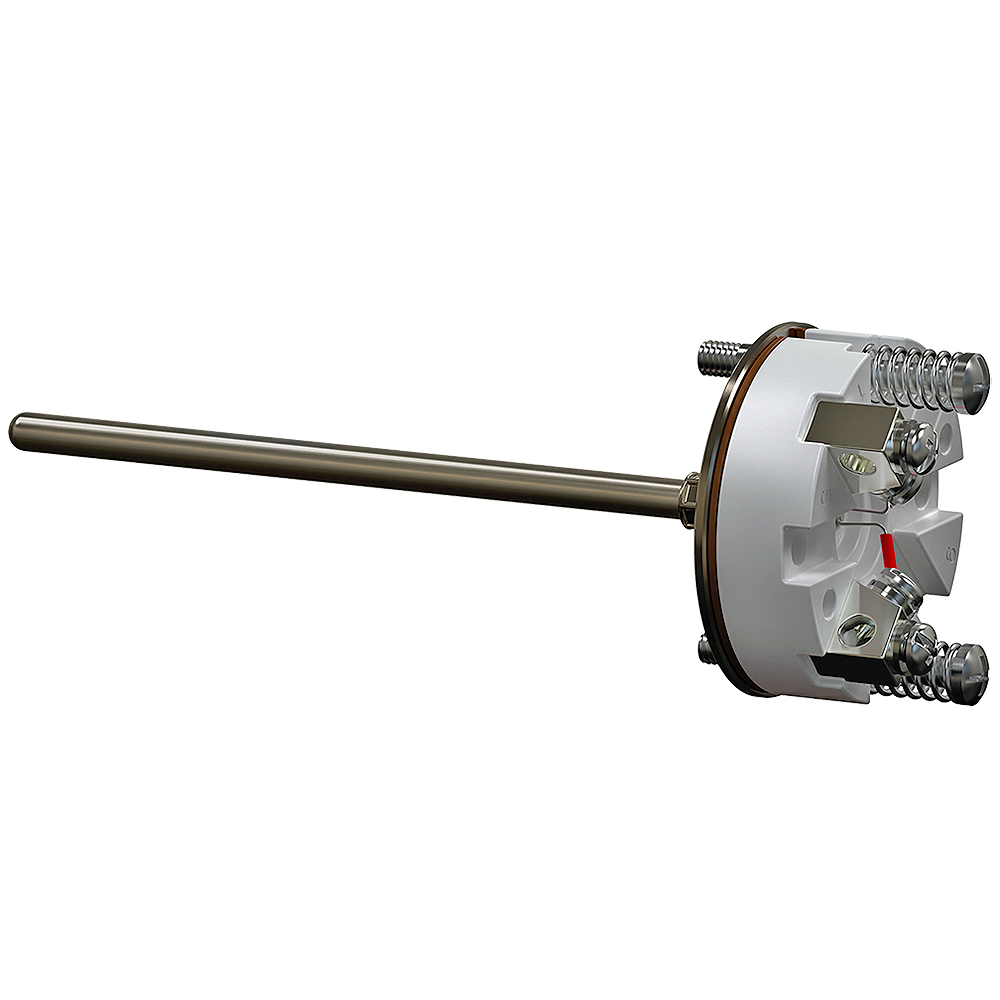

Бескорпусные термопары на основе КТМС (термопарные вставки) модификации 071 служат для измерения жидких, твердых и газообразных сред, не агрессивных к оболочке датчика.

Модель 071 может работать как в качестве самостоятельного датчика температуры, так и служить вставкой в высокотемпературные модульные термопары ДТПХхх5 (мод. 125…165, 225).

При выходе из строя измерительного узла высокотемпературного датчика (например, ДТПК125), но при удовлетворительном состоянии защитной арматуры (корунда или жаростойкой стали) нет необходимости приобретать новый датчик. Достаточно приобрести термопарную вставку взамен вышедшей из строя и самостоятельно заменить измерительный узел.

Технические характеристики

Класс допуска	1, 2
Предел допускаемого отклонения от НСХ	1 класс допуска: 0…+375°C включ. — ±1,5°C, св. 375…+1300°C — ±0,004t°C; 2 класс допуска: -40…+333°C включ. — ±2,5°C, св. 333…+1300°C — ±0,0075t°C
Количество рабочих спаев	1, 2
Исполнение рабочего спая	Изолированный, Неизолированный
Герметичность к измеряемой среде	Герметичный
Диапазон условных давлений	0,4…10 МПа
Средняя наработка до отказа при номинальных температурах	-40...+600°С — 40000 ч; +600...+900°С — 16000 ч; +900…+1100°С — 8000 ч; +1100…+1300°С — не нормируется
Материал погружаемой части	Сталь AISI321, сталь AISI310
Климатическое исполнение (диапазон рабочих температур)	Т3, УХЛ3.1
Исполнение по степени защиты	IP67

Структура обозначения, пример заказа

ДТПХ

ХХ1

-Х

Х.

Х/

Класс допуска:
1 — первый класс, от 0°C;
<без обозначения> — второй класс, от -40°C

Длина кабельного вывода l, м:
0 — без кабельного вывода

Длина монтажной части Lв, мм:
60...30000, кратно 10

Диаметр КТСМ:
9 — 4,5 мм

Исполнение рабочего спая относительно корпуса:
0 — изолированный;
1 — неизолированный

Конструктивное исполнение датчика (модель):
ХХ1 — термопары-вставки мод.: 071

Номинальная статистическая характеристика (НСХ):
K — преобразователь типа ТПK (ХА) хромель-алюмель

Количество чувствительных элементов:
<без обозначения> — один чувствительный элемент (стандарт);
2 — два чувствительных элемента

Стандартный комплект поставки

Датчик ДТПК071 — 1 шт.
Паспорт и гарантийный талон — 1 экз.
Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТП преобразователи термоэлектрические. Руководство по эксплуатации. КУВФ.405220.004 РЭ
