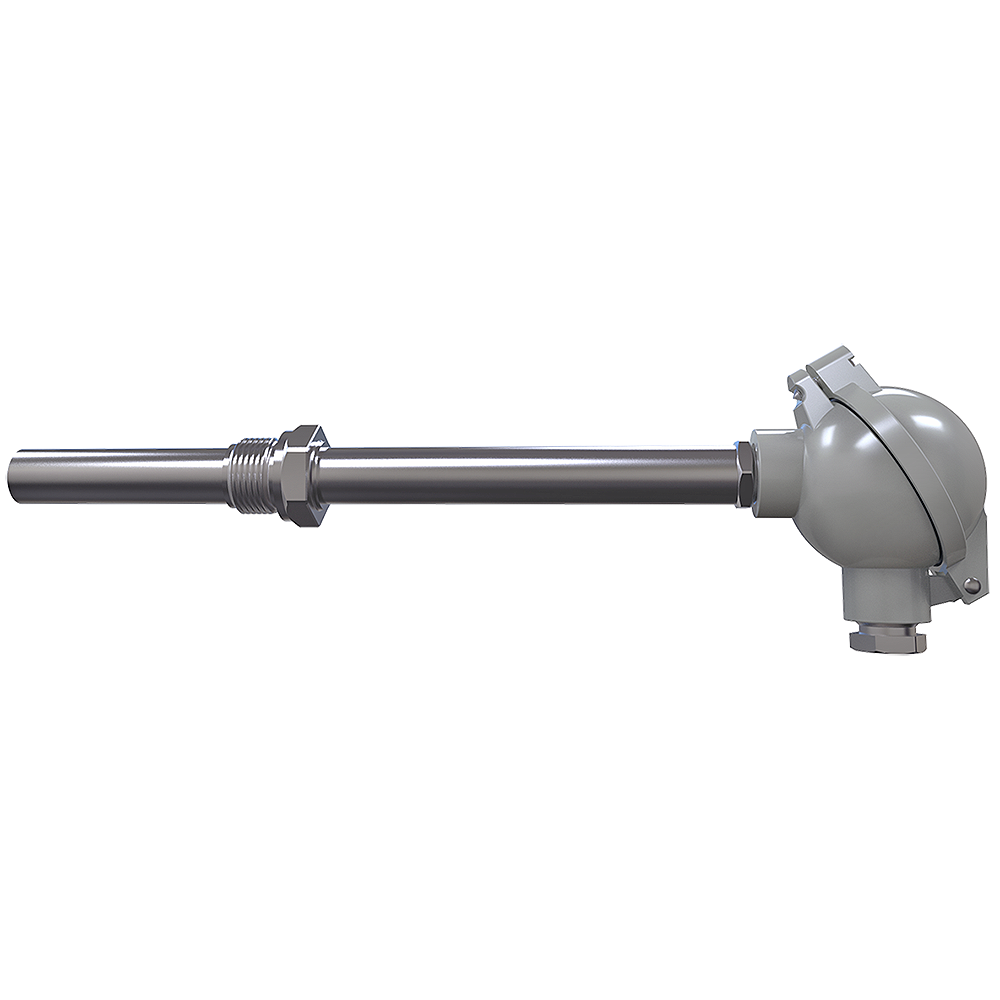

ДТПK155 преобразователи термоэлектрические в защитной арматуре

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+1300°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ

Цена (без учета НДС): По запросу руб.

Описание

Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур от -40 до +600…1250°С в зависимости от конструктивного исполнения и типа термопары.

Среда измерения

Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.

Отличительные особенности:

  • Монтажную (погружную) часть датчика можно изгибать.
  • Термопарный или компенсационный кабель для подключения к вторичным приборам необходимо приобретать отдельно.
  • Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.



Технические характеристики

Класс допуска 1, 2
Предел допускаемого отклонения от НСХ 1 класс допуска: 0…+375°C включ. — ±1,5°C, св. 375…+1300°C — ±0,004t°C;
2 класс допуска: -40…+333°C включ. — ±2,5°C; св. 333…+1300°C — ±0,0075t°C
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный, Неизолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,16...0,4 МПа (зависит от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах -40...+600°C — 40000 ч;
+600...+900°C — 16000 ч;
+900…+1100°C — 8000 ч;
+1100...+1300°C — не нормируется
Материал погружаемой части Корунд CER795 (-40 (0)...+1100°С)

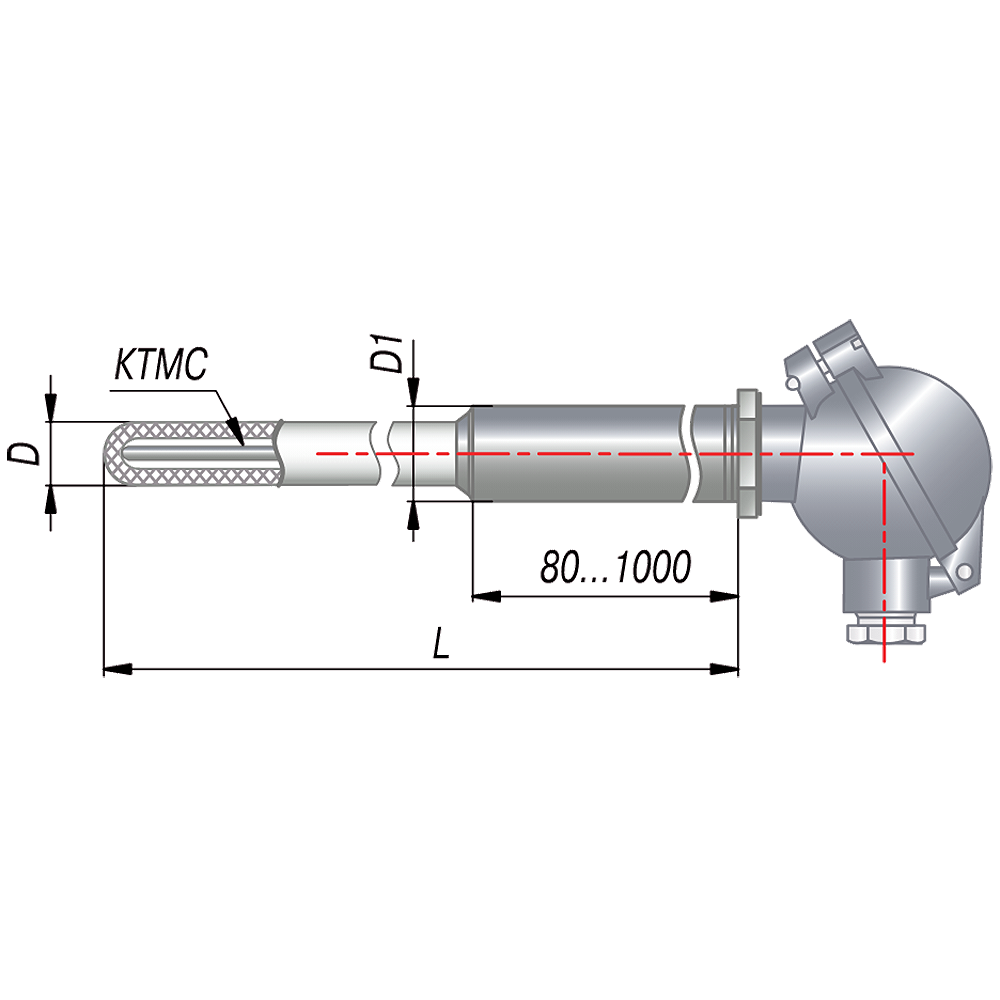

Длина монтажной части 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Климатическое исполнение (диапазон рабочих температур) Т3, УХЛ3.1
Исполнение по степени защиты IP67

Структура обозначения, пример заказа

Х
ДТПХ
ХХ5
Х
1
Х.
Х.
Х

Класс допуска:
1 — первый класс, от 0°C;
Без обозначения — второй класс, от -40°C

Длина монтажной части L, мм:
250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Материал защитной арматуры:
9 — корунд CER795 (0...+1100°C — 1 класс допуска, -40...+1100°C — 2 класс допуска)

Материал коммутационной головки:
1 — металлическая

Диаметр КТСМ:
9 — 4,5 мм

Исполнение рабочего спая относительно корпуса:
0 — изолированный;
1 — неизолированный

Конструктивное исполнение датчика (модель):
ХХ5 — датчики с коммутационной головкой

Номинальная статическая характеристика (НСХ):
K — преобразователь типа ТПK (ХА) хромель-алюмель

Количество чувствительных элементов:
Без обозначения — один чувствительный элемент (стандарт);
2 — два чувствительных элемента

Стандартный комплект поставки

  • Датчик ДТПК155 — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТП преобразователи термоэлектрические. Руководство по эксплуатации. КУВФ.405220.004 РЭ
