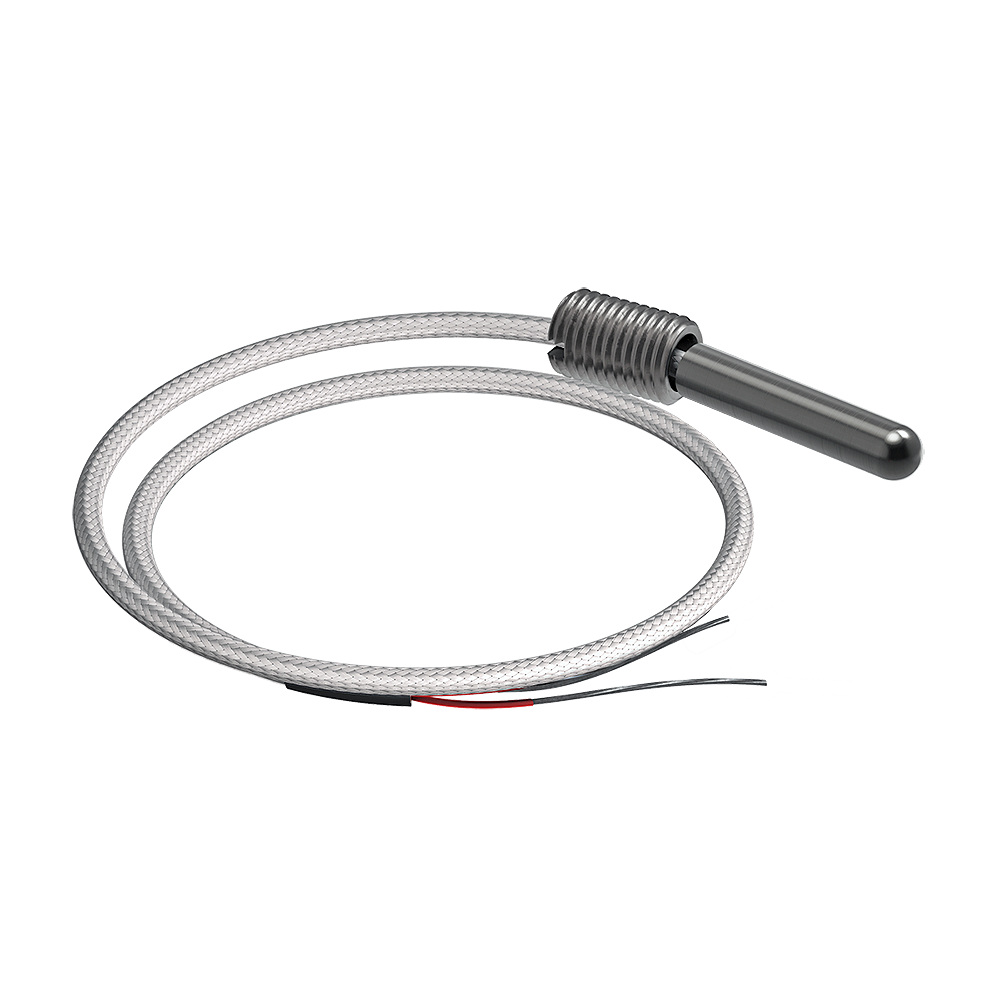

ДТПK594 преобразователи термоэлектрические с кабельным выводом

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+250°C, -40...+300°C, -40...+400°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Цена (без учета НДС): По запросу руб.

Описание

Термоэлектрические преобразователи с кабельным выводом ДТПК594 предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов.

Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +300…+400°С.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 для ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствует группе V2.

Для монтажа датчиков ДТПК594 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Термопреобразователи сопротивления ДТПК594 имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПК594 составляет +200°С.

Технические характеристики

Класс допуска 2
Предел допускаемого отклонения от НСХ -40…+333°C включ. — ±2,5°C;
св. 333…+1300°C — ±0,0075t°C
Показатель тепловой инерции с изолированным рабочим спаем — 20 с;
с неизолированным рабочим спаем — 10 с
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный, Неизолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,16…0,4 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах 16000 ч
Материал погружаемой части Сталь 12Х18Н10Т
Длина монтажной части 71 мм
Исполнение по степени защиты IP54

Структура обозначения, пример заказа

Х
ДТПХ
ХХ4-
Х
Х.
Х/
Х
Х

Тип кабеля:
<без обозначения> — кабель ДКТ (стандарт);
К — кабель СФКЭ;
П — кабель КТППЭ, до +400°С

Длина кабельного вывода l, м:
0,2 — 0,2 м (стандарт);
по заказу — от 0,3 м до 20,0 м кратно 0,1 м

Длина монтажной части L, мм: 71

Диаметр термоэлектрода:
0 — 0,5 мм;
1 — 0,7 мм

Исполнение рабочего спая относительно корпуса:
0 — изолированный;
1 — неизолированный

Конструктивное исполнение датчика (модель):
594 — датчики с кабельным выводом

Номинальная статическая характеристика (НСХ):
K — преобразователь типа ТПК (ХА) хромель-алюмель

Количество чувствительных элементов:
<без обозначения> — один чувствительный элемент (стандарт);
2 — два чувствительных элемента

Стандартный комплект поставки

  • Датчик ДТПК594 — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТП преобразователи термоэлектрические. Руководство по эксплуатации. КУВФ.405220.004 РЭ
