Тип датчика температуры: ТХА
Номинальная статическая характеристика: K
Диапазон измеряемых температур: +250...+1100°C, +275...+1100°C, +293...+1300°C, -40...+250°C, -40...+275°C, -110...+293°C, -200...-110°C
Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали
Маркировка взрывозащиты: 0ExiaIICT4, 0ExiaIICT6X, 1ExdIICT4, 1ExdIICT6
Цена (без учета НДС): По запросу руб.
Модификация 01.02 является базовой конструкцией для всех последующих модификаций датчиков.
Исполнения с узлом коммутации 005 и 006 используются в качестве сменных термометрических элементов в блочно-модульных модификациях датчиков 01.07, 01.20, 01.21, 01.23, 01.24 и 01.06, 01.08, 01.16 соответственно.
Термоэлектрические преобразователи КТХА01.02 предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
Допускается изгибать датчики температуры для размещения рабочего спая в требуемой зоне измерения. Радиус изгиба — не менее 5 диаметров кабеля.
Для монтажа датчика на объекте используются передвижные штуцера ЮНКЖ031, рассчитанные на номинальное (условное) давление 1,0 МПа. Для расширения области применения термопреобразователи КТХА01.02 могут изготавливаться с приваренными (припаянными) монтажными элементами по чертежам заказчика.
Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002.
В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.
Таблица 1. Предельная погрешность
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART указаны с учетом вклада погрешности компенсации холодных спаев.
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной |
Условное обозначение |
Пределы допускаемой погрешности |
4-20 мА |
к0Т40 |
±0,4% ∙ tn* или ±1,5°С |
4-20 мА + HART |
к1Н25 |
±0,25% ∙ tn или ±0,9°С |
к1Т50 |
±0,5% ∙ tn или ±2,0°С |
к0Н40 |
±0,4% ∙ tn или ±1,2°С |
||
к2Т80 |
±0,8% ∙ tn или ±2,5°С |
к1Н50 |
±0,5% ∙ tn или ±1,7°С |
||
к2Н80 |
±0,8% ∙ tn или ±2,5°С |
Таблица 2. Пределы допускаемых отклонений от НСХ
Обозначение ДТ |
НСХ |
Обозначение класса первичного преобразователя |
Диапазон измерений*, °С |
Пределы допускаемых отклонений от НСХ ΔПП, °С |
|
от |
до |
||||
КТХА, КТХА Ех |
ХА (К) |
k0 |
-40 |
+250 |
±(0,5+0,002·|t|) |
+250 |
+1100 |
±0,004·|t| |
|||
k1 |
-40 |
+275 |
±1,1 |
||
+275 |
+1100 |
±0,004·|t| |
|||
k2 |
-200 |
-110 |
±0,02·|t| |
||
-110 |
+293 |
±2,2 |
|||
+293 |
+1300 |
±0,0075·|t| |
Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.
Таблица 3. Показатель тепловой инерции τ0,63
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, с |
|||||||
d = 0,5 |
d = 1,0 |
d = 1,5; 2 |
d = 3,0 |
d = 4,0 |
d = 4,5; 4,6 |
d = 5,0 |
d = 6,0 |
|
Изолированный от оболочки |
0,05 |
0,15 |
0,4 |
1,0 |
1,5 |
2,0 |
3,0 |
4,0 |
Неизолированный от оболочки |
0,03 |
0,05 |
0,15 |
0,5 |
1,0 |
1,0 |
1,5 |
2,0 |
Класс допуска | 1, 2 |
Предел допускаемого отклонения от НСХ | См. таблицу 2 |
Показатель тепловой инерции | См. таблицу 3 |
Количество рабочих спаев | 1, 2 |
Исполнение рабочего спая | Изолированный, Неизолированный, Открытый |
Герметичность к измеряемой среде | Герметичный |
Диапазон условных давлений | От 0,1 МПа (без монтажных элементов) до 150 МПа (в зависимости от монтажных элементов) |
Средняя наработка до отказа при номинальных температурах | В зависимости от группы условий эксплуатации: I — 10 лет; II — 4 года; III — 2 года; IV — не нормирована |
Материал погружаемой части | AISI321, AISI316, AISI310, AISI446, INCONEL600, ALLOY740 |
Материал корпуса | Пластик, алюминий, нержавеющая сталь |
Унифицированный выходной сигнал | 4-20 мА, HART |
Устойчивость к вибрации | F3 |
Диаметр монтажной части | 0,5; 1; 1,5; 2; 3; 4; 4,5; 4,6; 5; 6 мм |
Длина монтажной части | 10÷100000 мм |
Климатическое исполнение (диапазон рабочих температур) | УХЛ2 |
Исполнение по степени защиты | IP00, IP55, IP65, IP66, IP68 |
Доп. информация (для узла коммутации 006): М20/M18 — резьба М20х1,5 (к электродам), М18х1 (к рабочей части); М20/M9 — резьба М20х1,5 (к электродам), М9х1 (к рабочей части)
Монтажная длина, мм:
10÷100000 — монтажная длина L до раб. конца
Наружный диаметр, мм:
0,5; 1 — общего назначения;
1,5; 2; 3; 4; 4,5; 4,6; 5; 6 — 1ExdIICT6 / 0ExiaIICT6 X / общего назначения
Толщина оболочки кабеля:
Не заполнено — стандартная толщина оболочки;
Д — двойная толщина оболочки
Материал наружной оболочки кабеля: С321, С316 — AISI321, AISI316; Т310 — AISI310; Т446 — AISI446; Т600 — INCONEL600; Т740 — ALLOY740
Количество пар термоэлектродов:
Не заполнено — 1 пара термоэлектродов;
2 — 2 пары термоэлектродов (2 спая)
Исполнение рабочего спая термопары:
О — открытый (общего назначения);
Н — неизолированный (общего назначения);
И — изолированный (1ExdIICT6 / 0ExiaIICT6 X / общего назначения)
Класс датчика: к0; к1; к2
Выходной сигнал, условное обозначение точности измерительного преобразователя (см. варианты исполнений)
Кабельный ввод (см. варианты исполнений)
Узел коммутации датчика (см. варианты исполнений)
Тип датчика: КТХА
Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X; Exd — 1ExdIICT6
Модификация: 01.02 — кабельная термопара без монтажных элементов
Варианты исполнения коммутационных головок
010 |
005 |
002 |
004 |
21 |
23 |
28 |
Кабельный ввод
0 |
штатный кабельный ввод |
Не допустимо для 1ExdIICT6 |
А |
под небронированный кабель в металлорукаве РЗЦХ-15 |
|
В |
под небронированный кабель в металлорукаве МРПИ-15 |
|
C |
под небронированный кабель в металлорукаве DN18 |
|
D |
под небронированный кабель в металлорукаве DN20 |
|
E |
под небронированный кабель в металлорукаве DN12 |
|
F |
под трубный монтаж с внутренней резьбой М20х1,5 |
|
G |
под трубный монтаж с выходом наружной резьбой G1/2 |
|
H |
под небронированный кабель диаметром 6,5÷14 мм |
|
I |
под небронированный кабель диаметром 3,2÷8,7 мм |
|
J |
под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней |
|
К |
под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони |
|
L |
под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони |
Узел коммутации датчика
006 |
свободные концы электродов с штуцером |
IP00 |
общего назначения |

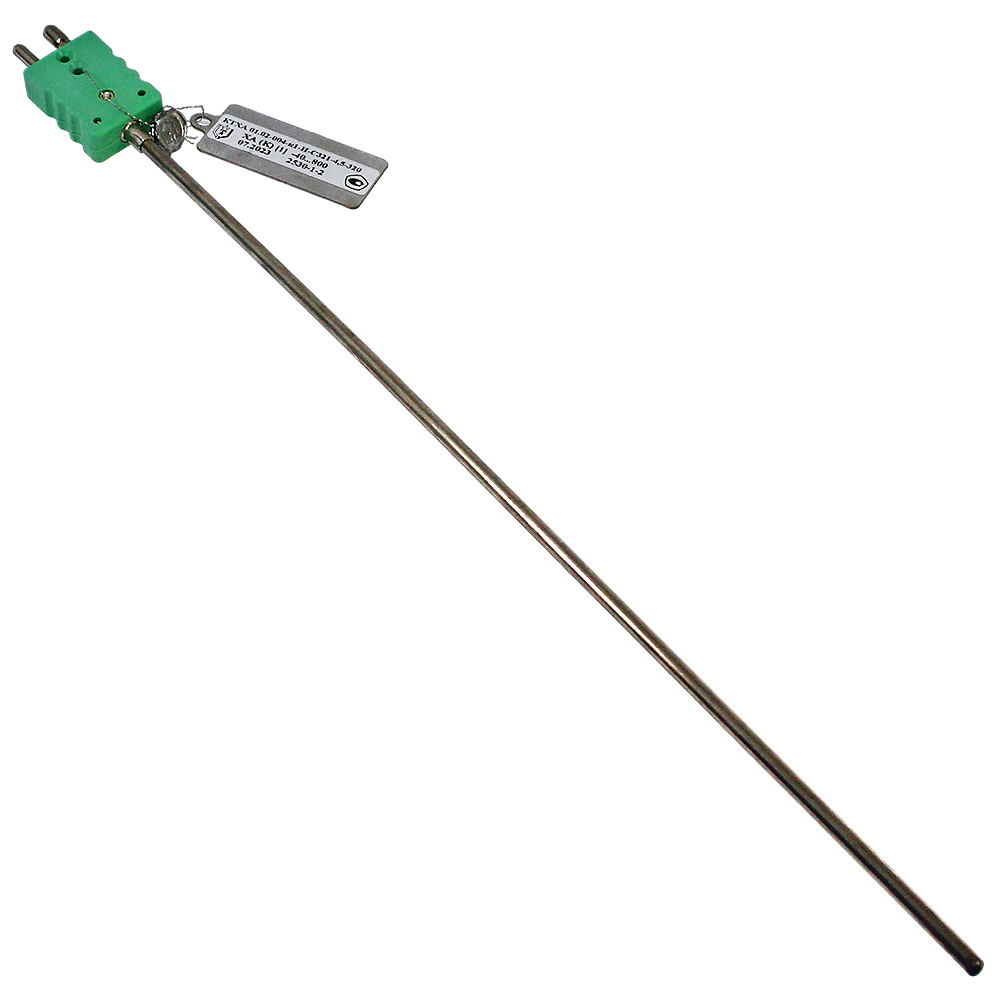

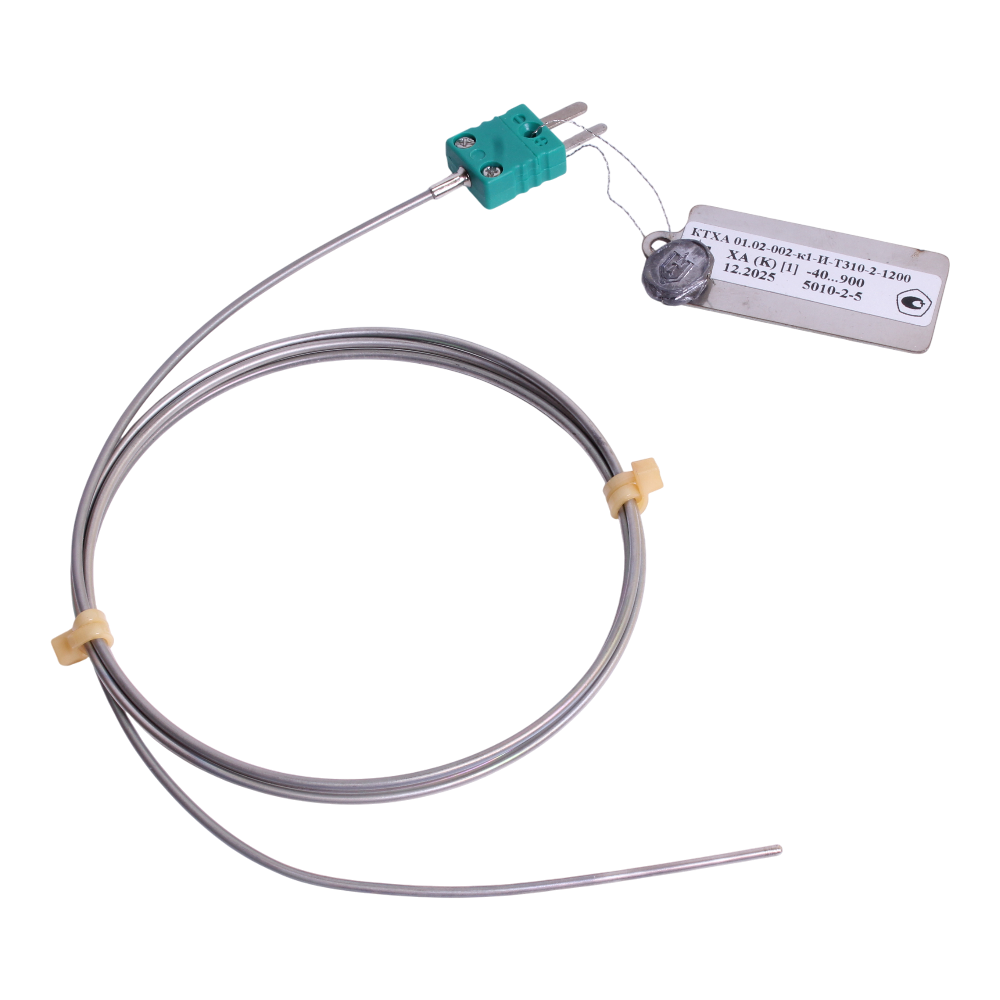

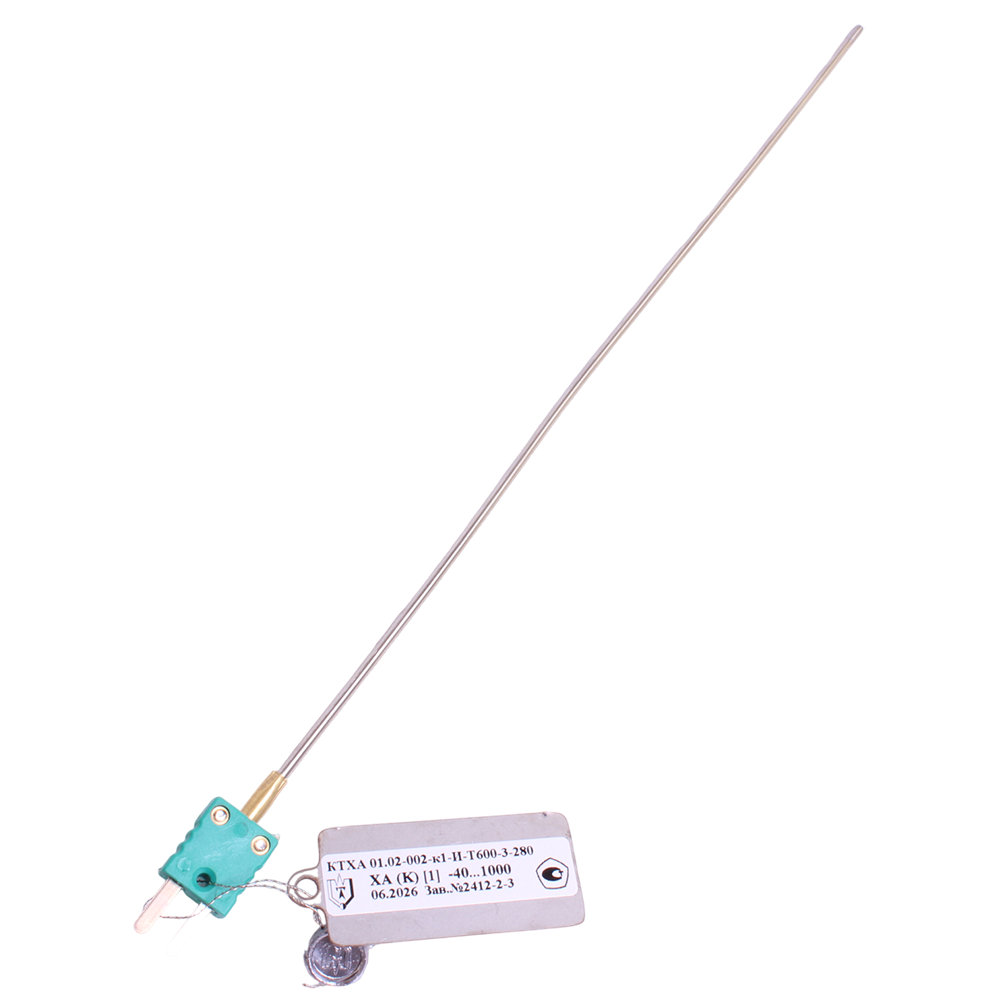

002; 004 |
вилка разъема |
IP00 |
общего назначения |
005 |
клеммный блок |
IP00 |
общего назначения |
10; 13 |
пластиковая головка |
IP55 |
общего назначения |
15; 16; 17; 18; 19 |
алюминиевая головка |
IP66 / IP68 |
1ExdIICT6 / 0ExiaIICT6 X |

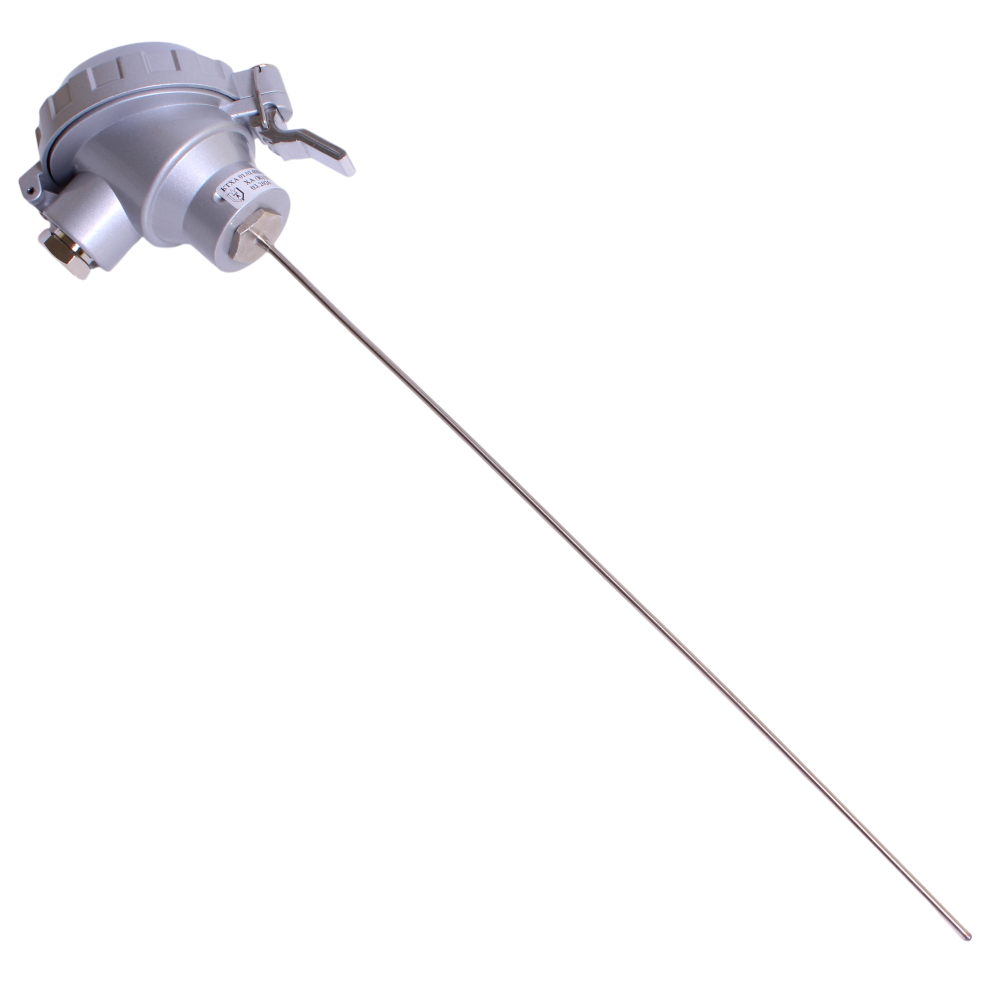

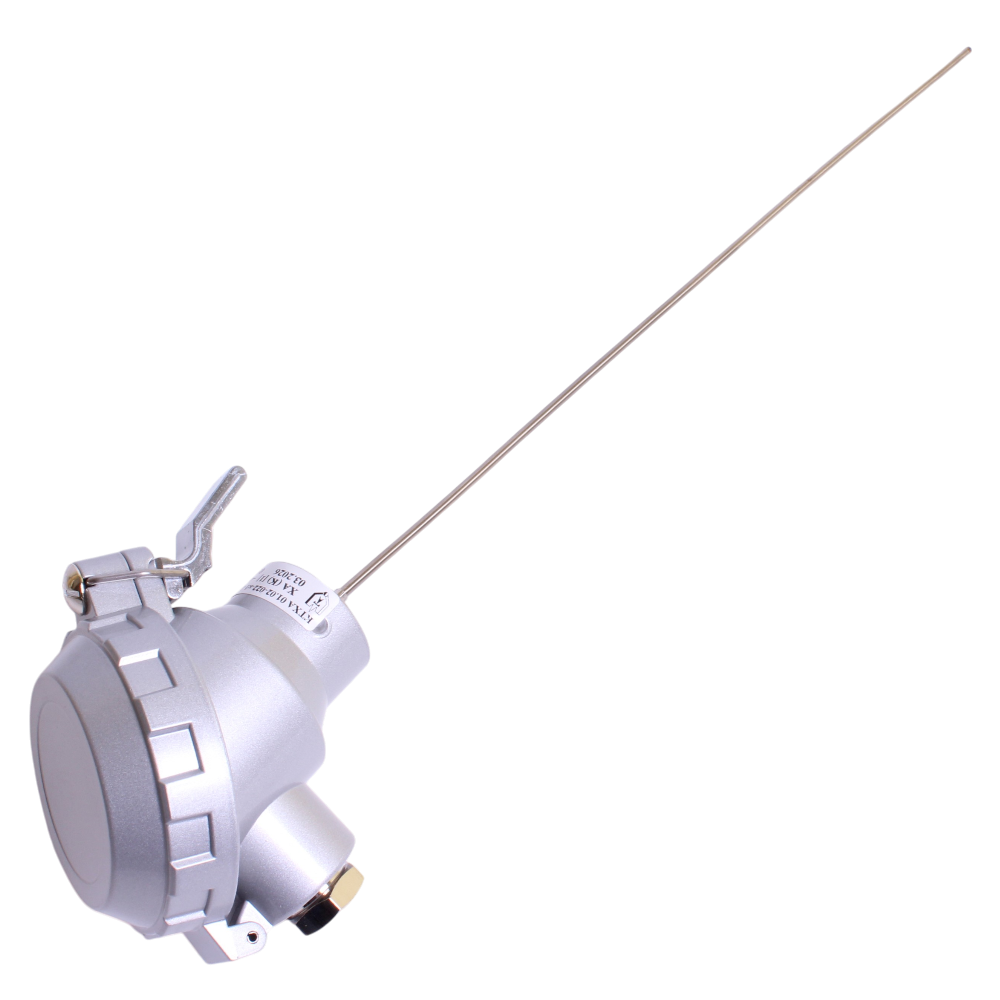

20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
14, 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6Х или общ. назнач. |
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6Х или общ. назнач |
Выходной сигнал, условное обозначение точности измерительного преобразователя
Не заполнено |
аналоговый сигнал (mV) в соответствии с НСХ |
||
Т40 |
Для головок клеммных >14 |
4-20 мА |
для к0 |
Т50; Т70 |
для к1 |
||
Т80; Т100 |
для к2 |
||
H25 |
4-20 мА + HART |
индивидуальна калибровка датчика (к1) |
|
Н40 |
для к0 |
||
Н50 |
для к1 |
||
Н80 |
для к2 |
