Тип датчика температуры: ТХА
Номинальная статическая характеристика: K
Диапазон измеряемых температур: +250...+1100°C, +275...+1100°C, +293...+1300°C, -40...+250°C, -40...+275°C, -110...+293°C, -200...-110°C
Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали
Маркировка взрывозащиты: 0ExiaIICT4, 0ExiaIICT6X, 1ExdIICT4, 1ExdIICT6
Цена (без учета НДС): По запросу руб.

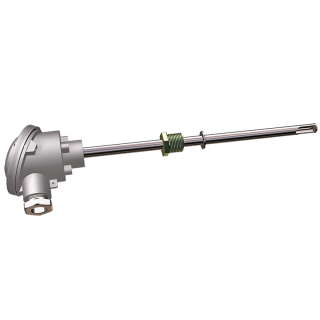

Термоэлектрические преобразователи КТХА01.07 предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ. Возможно применение без защитных гильз при отсутствии агрессивного химического и/или механического воздействия среды.
Термопреобразователи модификации 01.07 имеют разборную конструкцию, состоящую из кабельного термочувствительного элемента (аналог термопреобразователей модификации 01.02) и защитного чехла. Для термопреобразователей высокотемпературного исполнения термочувствительные элементы изготавливаются с оболочкой из жаростойкой стали или сплава. Штуцер изготавливается из углеродистой стали обыкновенного качества с защитным покрытием.
Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002.
В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к измерительному преобразователю рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.
Таблица 1. Предельная погрешность
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART указаны с учетом вклада погрешности компенсации холодных спаев.
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной |
Условное обозначение |
Пределы допускаемой погрешности |
4-20 мА |
к0Т40 |
±0,4% ∙ tn* или ±1,5°С |
4-20 мА + HART |
к1Н25 |
±0,25% ∙ tn или ±0,9°С |
к1Т50 |
±0,5% ∙ tn или ±2,0°С |
к0Н40 |
±0,4% ∙ tn или ±1,2°С |
||
к2Т80 |
±0,8% ∙ tn или ±2,5°С |
к1Н50 |
±0,5% ∙ tn или ±1,7°С |
||
к2Н80 |
±0,8% ∙ tn или ±2,5°С |
Таблица 2. Пределы допускаемых отклонений от НСХ
Обозначение ДТ |
НСХ |
Обозначение класса первичного преобразователя |
Диапазон измерений*, °С |
Пределы допускаемых отклонений от НСХ ΔПП, °С |
|
от |
до |
||||
КТХА, КТХА Ех |
ХА (К) |
k0 |
-40 |
+250 |
±(0,5+0,002·|t|) |
+250 |
+1100 |
±0,004·|t| |
|||
k1 |
-40 |
+275 |
±1,1 |
||
+275 |
+1100 |
±0,004·|t| |
|||
k2 |
-200 |
-110 |
±0,02·|t| |
||
-110 |
+293 |
±2,2 |
|||
+293 |
+1300 |
±0,0075·|t| |
Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.
Таблица 3. Показатель тепловой инерции τ0,63
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, с |
|
d = 8 |
d = 10 |
|
Изолированный от оболочки |
12 |
20 |
Неизолированный от оболочки |
8 |
20 |
Класс допуска | 1, 2 |
Предел допускаемого отклонения от НСХ | См. таблицу 2 |
Показатель тепловой инерции | См. таблицу 3 |
Количество рабочих спаев | 1, 2 |
Исполнение рабочего спая | Изолированный, Неизолированный |
Герметичность к измеряемой среде | Герметичный |
Диапазон условных давлений | 6,3 МПа |
Средняя наработка до отказа при номинальных температурах | В зависимости от группы условий эксплуатации: I — 10 лет; II — 4 года; III — 2 года; IV — не нормирована |
Материал погружаемой части | Сталь 12Х18Н10Т, сталь 10Х17Н13М2Т, сталь 10Х23Н18, сплав ХН45Ю |
Материал корпуса | Пластик, алюминий, нержавеющая сталь |
Унифицированный выходной сигнал | 4-20 мА, HART |
Устойчивость к вибрации | V3 |
Диаметр монтажной части | 8, 10 мм |
Длина монтажной части | 50÷3150 мм |
Климатическое исполнение (диапазон рабочих температур) | УХЛ2 |
Исполнение по степени защиты | IP55, IP65, IP66, IP68 |
Размер l от места уплотнения до головки: не заполнено — 120 мм; 30÷500 — указать размер в мм, если 120 мм не подходит
Типоразмер штуцера: не заполнено — штуцер с резьбой М20х1,5 или указать размер резьбы
Наружный диаметр, мм: 8; 10 — по выбору заказчика
Монтажная длина, мм: 50÷3150 — монтажная длина L до раб. конца
Материал защитной арматуры: С10 — сталь 12Х18Н10Т; С13 — сталь 10Х17Н13М2Т; Т18 — сталь 10Х23Н18; Т45 — сплав ХН45Ю
Количество пар термоэлектродов:
Не заполнено — 1 пара термоэлектродов;
2 — 2 пары термоэлектродов (2 спая)
Исполнение рабочего спая термопары:
Н — неизолированный (общего назначения);
И — изолированный (1ExdIICT6 / 0ExiaIICT6 X / общего назначения)
Выходной сигнал, условное обозначение точности измерительного преобразователя (см. варианты исполнений)
Класс датчика: к0; к1; к2
Узел коммутации датчика (см. варианты исполнений)
Кабельный ввод (см. варианты исполнений)
Тип датчика: КТХА
Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X; Exd — 1ExdIICT6
Модификация: 01.07 — с подвижным штуцером, со сменным ЧЭ
Варианты исполнения коммутационных головок
010 |
25 |
21 |
23 |
24 |
16 |
|
26 |
|
![]() |
Кабельный ввод
0 |
штатный кабельный ввод |
Не допустимо для 1ExdIICT6 |
А |
под небронированный кабель в металлорукаве РЗЦХ-15 |
|
В |
под небронированный кабель в металлорукаве МРПИ-15 |
|
C |
под небронированный кабель в металлорукаве DN18 |
|
D |
под небронированный кабель в металлорукаве DN20 |
|
E |
под небронированный кабель в металлорукаве DN12 |
|
F |
под трубный монтаж с внутренней резьбой М20х1,5 |
|
G |
под трубный монтаж с выходом наружной резьбой G1/2 |
|
H |
под небронированный кабель диаметром 6,5÷14 мм |
|
I |
под небронированный кабель диаметром 3,2÷8,7 мм |
|
J |
под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней |
|
К |
под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони |
|
L |
под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони |
Узел коммутации датчика
10; 13 |
пластиковая головка |
IP55 |
общего назначения |
15; 16; 17; 18; 19 |
алюминиевая головка |
IP66 / IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
14, 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6Х или общ. назнач. |
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6Х или общ. назнач |
Выходной сигнал, условное обозначение точности измерительного преобразователя
Не заполнено |
аналоговый сигнал (mV) в соответствии с НСХ |
||
Т40 |
Для головок клеммных >14 |
4-20 мА |
для к0 |
Т50; Т70 |
для к1 |
||
Т80; Т100 |
для к2 |
||
H25 |
4-20 мА + HART |
индивидуальна калибровка датчика (к1) |
|
Н40 |
для к0 |
||
Н50 |
для к1 |
||
Н80 |
для к2 |
