Тип датчика температуры: ТХА
Номинальная статическая характеристика: K
Диапазон измеряемых температур: +250...+1100°C, +275...+1100°C, +293...+1300°C, -40...+250°C, -40...+275°C, -110...+293°C, -200...-110°C
Тип контролируемой среды: Расплавы полимеров, Расплавы цветных металлов
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.

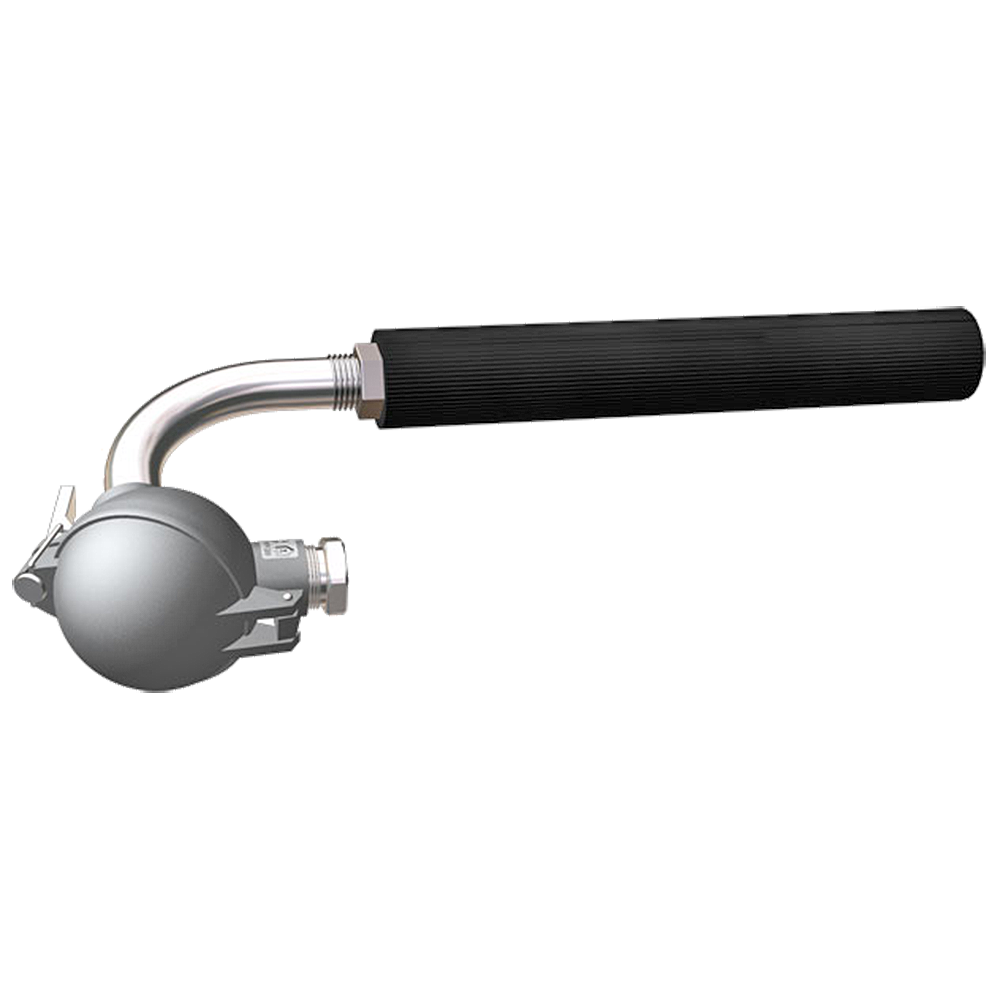

Термоэлектрические преобразователи КТХА01.19У предназначены для измерения температуры в расплаве алюминия и цветных металлов, а также в хлоридно-бариевых ваннах.
Для расплава алюминия и цветных металлов рекомендуется применять термопреобразователи с защитными чехлами из чугуна марки СЧ или керамики на основе нитрида кремния; для расплава хлорида бария — с защитными чехлами из стали 12Х18Н10Т.
термочувствительный элемент частично армирован стальной трубой. При эксплуатации термопреобразователей температура в месте соединения чехла и монтажной арматуры не должна быть выше +800°С.
Ресурс термопреобразователя не нормируется и определяется скоростью растворения защитного чехла в термометрируемой среде.
По данным эксплуатации на различных предприятиях срок службы чехлов составляет:
В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключения проводов к измерительному преобразователю рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.
Таблица 1. Предельная погрешность
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART указаны с учетом вклада погрешности компенсации холодных спаев.
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной |
Условное обозначение |
Пределы допускаемой погрешности |
4-20 мА |
к0Т40 |
±0,4% ∙ tn* или ±1,5°С |
4-20 мА + HART |
к1Н25 |
±0,25% ∙ tn или ±0,9°С |
к1Т50 |
±0,5% ∙ tn или ±2,0°С |
к0Н40 |
±0,4% ∙ tn или ±1,2°С |
||
к2Т80 |
±0,8% ∙ tn или ±2,5°С |
к1Н50 |
±0,5% ∙ tn или ±1,7°С |
||
к2Н80 |
±0,8% ∙ tn или ±2,5°С |
Таблица 2. Пределы допускаемых отклонений от НСХ
Обозначение ДТ |
НСХ |
Обозначение класса первичного преобразователя |
Диапазон измерений*, °С |
Пределы допускаемых отклонений от НСХ ΔПП, °С |
|
от |
до |
||||
КТХА |
ХА (К) |
k0 |
-40 |
+250 |
±(0,5+0,002·|t|) |
+250 |
+1100 |
±0,004·|t| |
|||
k1 |
-40 |
+275 |
±1,1 |
||
+275 |
+1100 |
±0,004·|t| |
|||
k2 |
-200 |
-110 |
±0,02·|t| |
||
-110 |
+293 |
±2,2 |
|||
+293 |
+1300 |
±0,0075·|t| |
Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.
Класс допуска | 1, 2 |
Предел допускаемого отклонения от НСХ | См. таблицу 2 |
Показатель тепловой инерции | 70 с — С10, Сч диаметр 40 мм; 90 с — К101 диаметр 28 |
Количество рабочих спаев | 1, 2 |
Исполнение рабочего спая | Изолированный, Неизолированный |
Герметичность к измеряемой среде | Герметичный |
Диапазон условных давлений | 0,1 МПа |
Средняя наработка до отказа при номинальных температурах | Не нормирована |
Материал погружаемой части | Сталь 12Х18Н10Т, серый чугун, керамика на основе нитрида кремния, сталь 10Х23Н18, сплав ХН45Ю, сплав 15Х25Т |
Материал корпуса | Алюминий, нержавеющая сталь |
Унифицированный выходной сигнал | 4-20 мА, HART |
Устойчивость к вибрации | N2 |
Диаметр монтажной части | 40, 28 мм |
Длина монтажной части | 450÷3150 мм |
Климатическое исполнение (диапазон рабочих температур) | УХЛ2 |
Исполнение по степени защиты | IP65, IP66, IP68 |
Размер l чехла: 250÷2000 — указать размер в мм
Размер l гиба: 300÷2000 — указать размер в мм
Наружный диаметр: 40, 28 — размер в мм по выбору заказчика
Монтажная длина: 450÷3150 — монтажная длина L до рабочего конца в мм
Материал защитной арматуры (см. варианты исполнений)
Количество пар термоэлектродов:
Не заполнено — 1 пара термоэлектродов;
2 — 2 пары термоэлектродов (2 спая)
Исполнение рабочего спая термопары:
Н — неизолированный (общего назначения);
И — изолированный (1ExdIICT6 / 0ExiaIICT6 X / общего назначения)
Выходной сигнал, условное обозначение точности измерительного преобразователя (см. варианты исполнений)
Узел коммутации датчика (см. варианты исполнений)
Класс датчика: к1; к2
Кабельный ввод:
0 — штатный кабельный ввод;
А-Z — специализированный кабельный ввод
Тип датчика: КТХА
Вид взрывозащиты: не заполнено — общего назначения
Модификация: 01.19У — с толстостенным чехлом, угловой без штуцера
Варианты исполнения коммутационных головок
15 |
21 |
23 |
24 |
28 |
16 | 26 |
![]() |
![]() |
Узел коммутации датчика
15; 16;17; 18; 19 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
14; 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6 X или общ. назнач. |
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6 Х или общ. назнач. |
Выходной сигнал, условное обозначение точности измерительного преобразователя
Не заполнено |
аналоговый сигнал (mV) в соответствии с НСХ |
||
Т40 |
Для головок клеммных >14 |
4-20 мА |
для к0 |
Т50; Т70 |
для к1 |
||
Т80; Т100 |
для к2 |
||
H25 |
4-20 мА + HART |
индивидуальна калибровка датчика (к1) |
|
Н40 |
для к0 |
||
Н50 |
для к1 |
||
Н80 |
для к2 |
С10 |
сталь 12Х18Н10Т |
D=40, 60 мм |
lчехла≤2000 мм |
СЧ |
Серый чугун |
D=40 мм |
lчехла≤2000 мм |
К101 |
Керамика на основе нитрида кремния |
D=28 |
lчехла 415,715, 1365 |
Т18 |
сталь 10Х23Н18 |
10÷40 |
lчехла≤1300мм |
Т45 |
сплав ХН45Ю |
||
Т00 |
сплав 15Х25Т |
