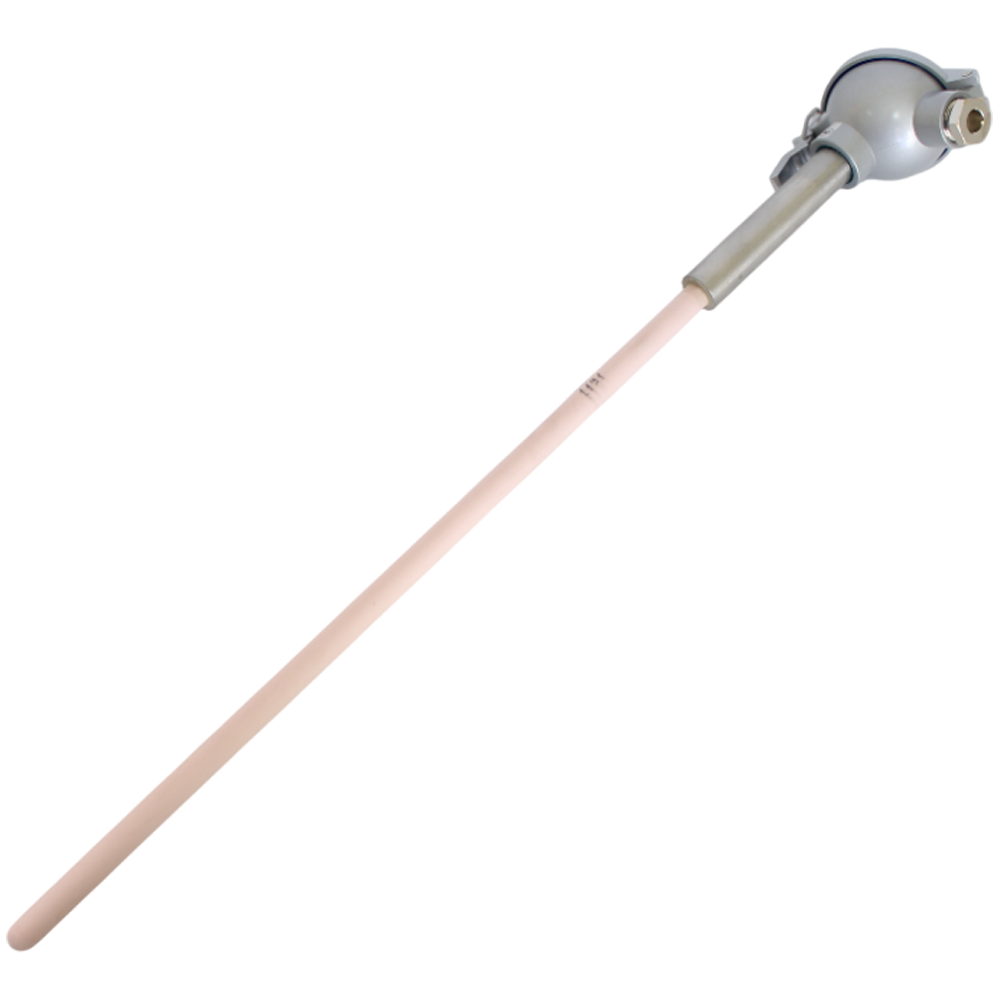

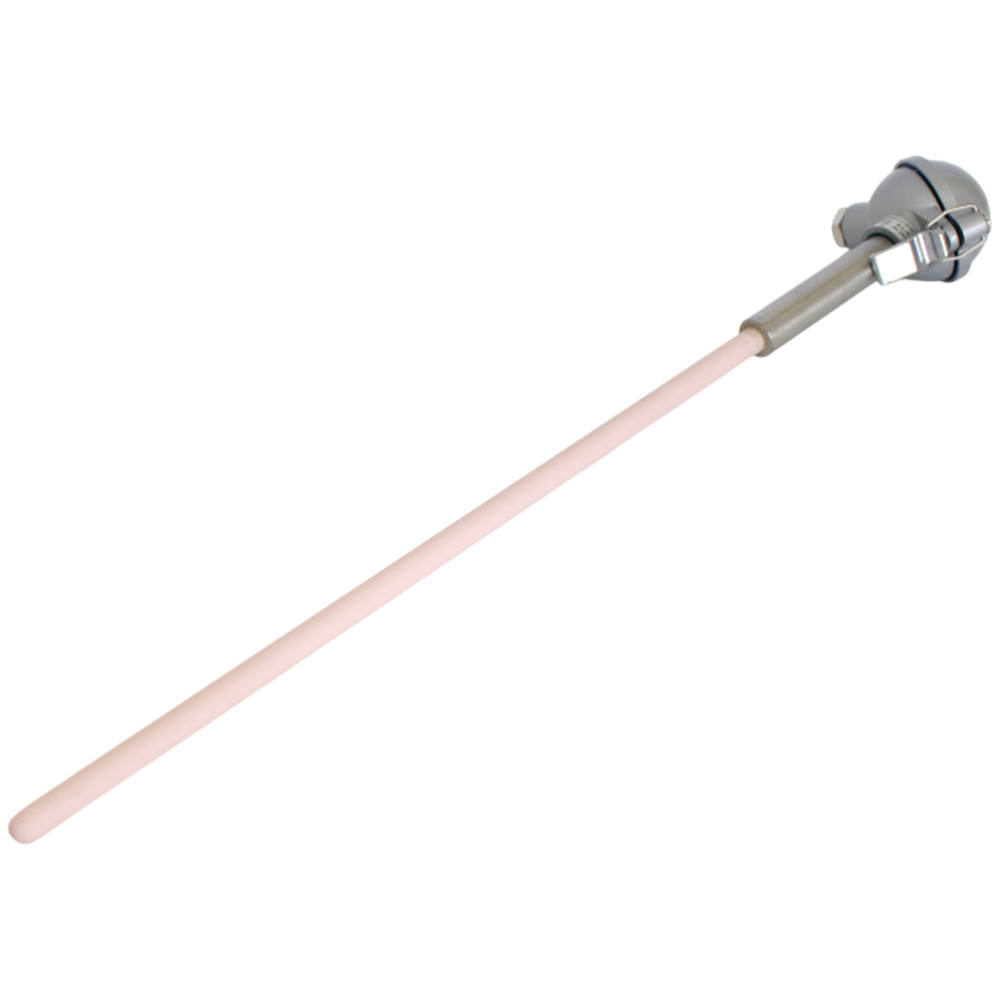

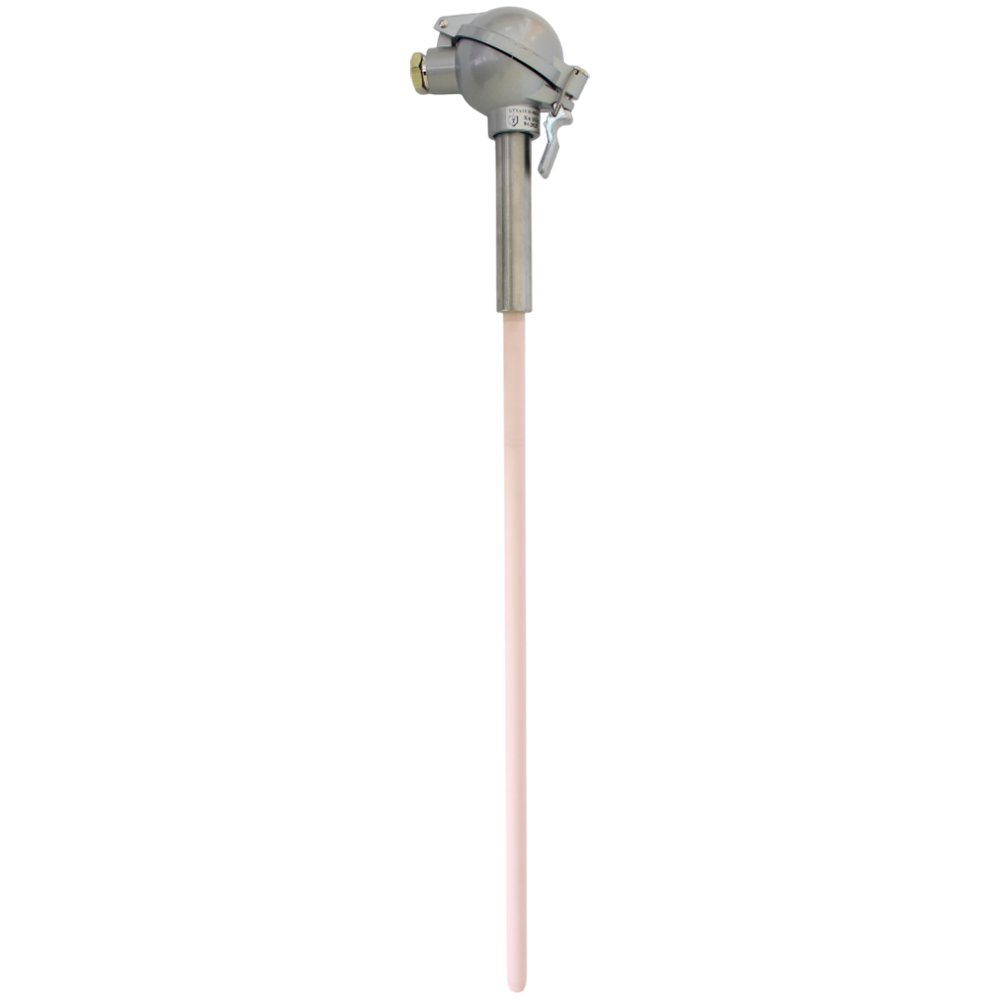

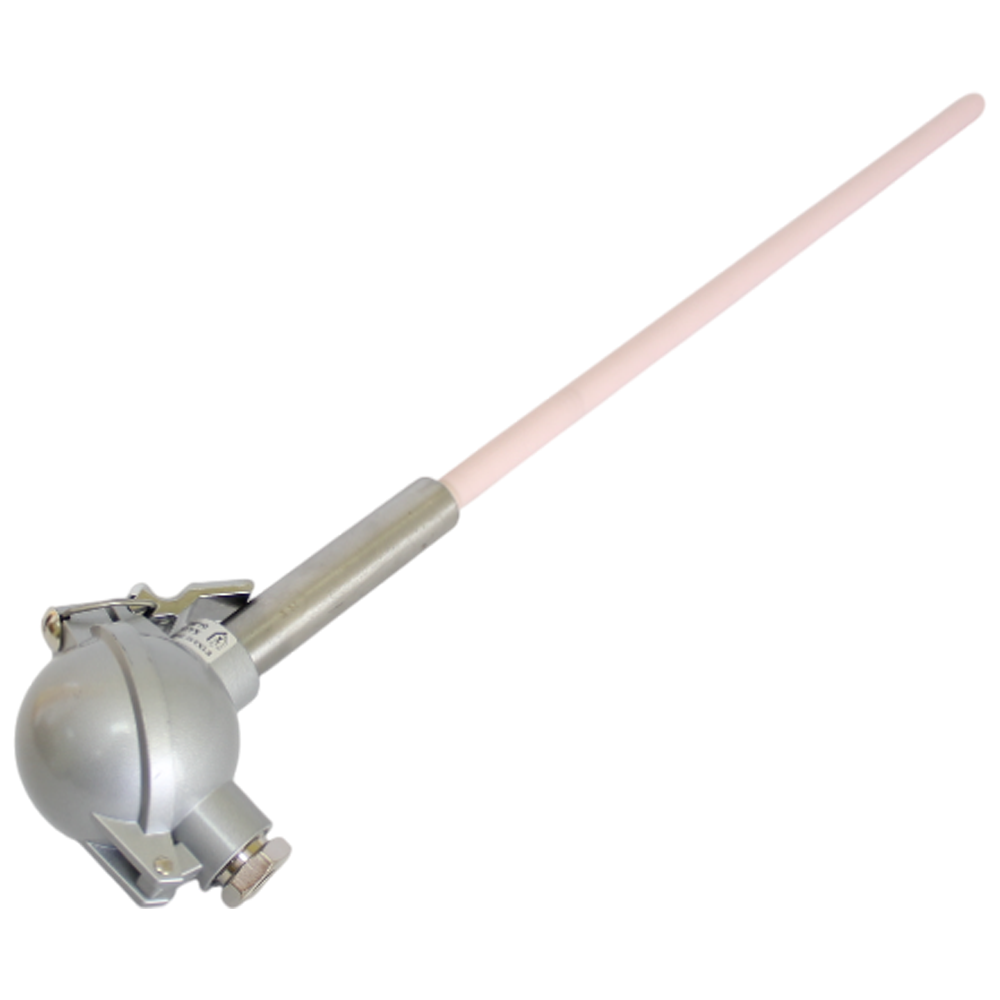

КТХА01.20 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: +250...+1100°C, +275...+1100°C, +293...+1300°C, -40...+250°C, -40...+275°C, -110...+293°C, -200...-110°C

Тип контролируемой среды: Высокотемпературные среды

Маркировка взрывозащиты: 0ExiaIICT6X, 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Описание

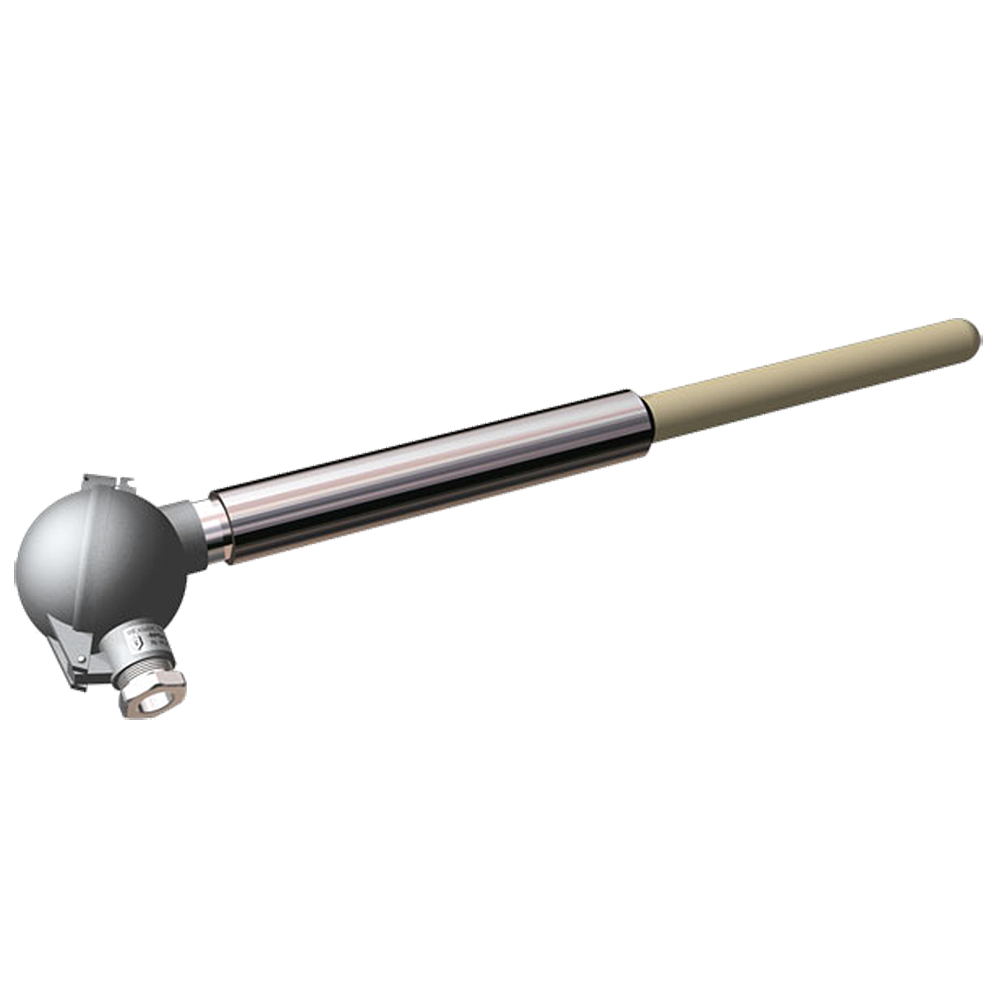

Термоэлектрические преобразователи КТХА01.20 предназначены для измерения температуры высокотемпературных сред. Кабельный чувствительный элемент помещен в защитный чехол из газоплотной алюмооксидной керамики (К795) или карбида кремния (КК). Керамический защитный чехол частично армирован снаружи стальной трубой. В модификации 01.20 материал металлической арматуры выполнен из стали 12Х18Н10Т. Температура в зоне перехода от керамической части чехла к металлической в рабочих условиях эксплуатации не должна превышать +800°С.

Термопары в защитных чехлах из карбида кремния, обладающих повышенной износостойкостью, рекомендуется применять при наличии в измеряемой среде абразивных частиц, а также для измерения температуры расплава цинка. Термопреобразователи модификации 01.20 могут комплектоваться термометрической вставкой КТХА01.02-005 с бакелитовым клеммным блоком.

Для монтажа термопар рекомендуется применять передвижные штуцера ЮНКЖ031, ЮНКЖ041 или фланцы монтажные передвижные ЮНКЖ030.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.

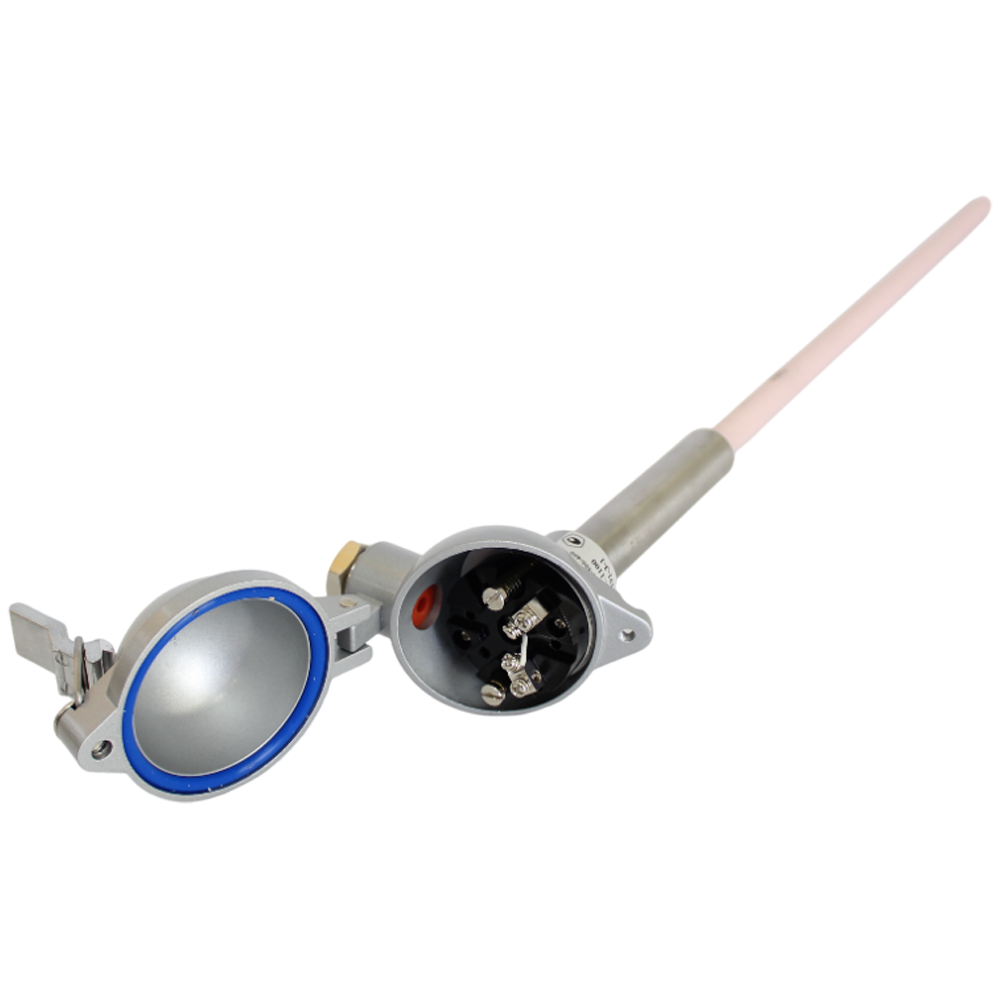

В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключения проводов к измерительному преобразователю рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.



Таблица 1. Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной
сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20 мА

к0Т40

±0,4% ∙ tn* или ±1,5°С

4-20 мА + HART

к1Н25

±0,25% ∙ tn или ±0,9°С

к1Т50

±0,5% ∙ tn или ±2,0°С

к0Н40

±0,4% ∙ tn или ±1,2°С

к2Т80

±0,8% ∙ tn или ±2,5°С

к1Н50

±0,5% ∙ tn или ±1,7°С

к2Н80

±0,8% ∙ tn  или ±2,5°С

*tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.



Таблица 2. Пределы допускаемых отклонений от НСХ

Обозначение ДТ

НСХ

Обозначение класса первичного преобразователя

Диапазон измерений*, °С

Пределы допускаемых отклонений от НСХ ΔПП, °С

от

до

КТХА, КТХА Ех

ХА (К)

k0

-40

+250

±(0,5+0,002·|t|)

+250

+1100

±0,004·|t|

k1

-40

+275

±1,1

+275

+1100

±0,004·|t|

k2

-200

-110

±0,02·|t|

-110

+293

±2,2

+293

+1300

±0,0075·|t|

*Указаны предельные значения. Конкретный диапазон зависит от конструктивной модификации, наличие измерительного преобразователя указано в паспорте на изделие.

Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.



Таблица 3. Показатель тепловой инерции τ0,63

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, с

d = 12

d = 15

d = 20

Изолированный от оболочки

30

50

90





Технические характеристики

Класс допуска 1, 2
Предел допускаемого отклонения от НСХ См. таблицу 2
Показатель тепловой инерции См. таблицу 3
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,1 МПа
Средняя наработка до отказа при номинальных температурах В зависимости от группы условий эксплуатации:
II — 4 года;
III — 2 года;
IV — не нормирован
Материал погружаемой части Алюмооксидная керамика 95%, газоплотная; карбид кремния газоплотный
Материал корпуса Алюминий
Унифицированный выходной сигнал 4-20 мА, HART
Устойчивость к вибрации N2
Диаметр монтажной части 10, 12, 15, 20, 25 мм
Длина монтажной части 300÷3150 мм
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP65, IP66, IP68

Структура обозначения, пример заказа

КТХА - Exi - 01.20
0
15 - k1
T40
И
2
К795
20
1000 - 150

Монтажная длина: 300÷3150 — монтажная длина L до рабочего конца в мм

Размер lк: 150÷1450 — длина керамической части, мм

Наружный диаметр (см. варианты исполнений)

Материал защитного чехла: К795 — алюмооксидная керамика 95%, газоплотная; Кк — карбид кремния газоплотный

Количество пар термоэлектродов:
Не заполнено — 1 пара термоэлектродов;
2 — 2 пары термоэлектродов (2 спая)

Исполнение рабочего спая термопары: И — изолированный

Выходной сигнал, условное обозначение точности измерительного преобразователя (см. варианты исполнений)

Узел коммутации датчика (см. варианты исполнений)

Класс датчика: к1; к2

Кабельный ввод:
0 — штатный кабельный ввод;
А-Z — специализированный кабельный ввод

Тип датчика: КТХА

Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X; Exd — 1ExdIICT6

Модификация: 01.20 — с керам. защит. чехлом, материал арматуры ст. 12Х18Н10Т, без монтаж. элементов

Варианты исполнений

Варианты исполнения коммутационных головок

15

21

23

24

28

16 26





Узел коммутации датчика

15; 16;17; 18; 19

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

14; 21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICTX или общ. назнач.

27

нержавеющая сталь

IP66

0ExiaIICT6 Х или общ. назнач.





Выходной сигнал, условное обозначение точности измерительного преобразователя

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

Т40

Для головок клеммных >14

4-20 мА

для к0

Т50;  Т70

для к1

Т80;  Т100

для к2

H25

4-20 мА + HART

индивидуальна калибровка датчика (к1)

Н40

для к0

Н50

для к1

Н80

для к2



Наружный диаметр

10

мм

К795

150≤lчехла≤500 мм

12, 15

мм

К795

200≤lчехла≤800 мм

20

мм

К795

150≤lчехла≤1450 мм

25

мм

Кк

150≤lчехла≤800 мм



Скачать документацию

КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА-Ех, КТХК-Ех, КТНН-Ех, КТЖК-Ех, КТМК-Ех датчики температуры. Руководство по эксплуатации. 4211-002-10854341-2013 РЭ
