КТХА02.11 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: +250...+1100°C, +275...+1100°C, +293...+1300°C, -40...+250°C, -40...+275°C, -110...+293°C, -200...-110°C

Тип контролируемой среды: Газообразные среды, продукты сгорания природного газа, газовые потоки в агрегатах компрессорных станций магистральных газопроводов при скорости потока газов перед защитным экраном рабочего конца датчика до 70 м/с

Маркировка взрывозащиты: 0ExiaIICT6X, Нет

Цена (без учета НДС): По запросу руб.

Описание

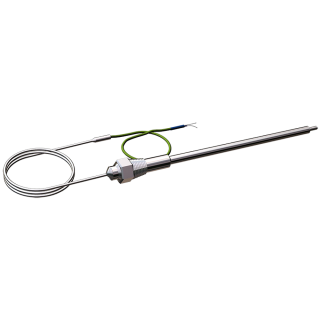

Термоэлектрические преобразователи КТХА02.11 предназначены для измерения температуры газообразных сред, продуктов сгорания природного газа, газовых потоков в агрегатах компрессорных станций магистральных газопроводов при скорости потока газов перед защитным экраном рабочего конца датчика до 70 м/с. Датчики 02.11 имеют неразборную конструкцию. Кабельный термочувствительный элемент выведен за пределы защитной арматуры на длину lк. Диаметр утоненной части (d1) равен 5 мм. Тип резьбы штуцера указывается в явном виде при заказе.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.

При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.



Таблица 1. Пределы допускаемых отклонений от НСХ

Обозначение ДТ

НСХ

Обозначение класса первичного преобразователя

Диапазон измерений*, °С

Пределы допускаемых отклонений от НСХ ΔПП, °С

от

до

КТХА, КТХА Ех

ХА (К)

k0

-40

+250

±(0,5+0,002·|t|)

+250

+1100

±0,004·|t|

k1

-40

+275

±1,1

+275

+1100

±0,004·|t|

k2

-200

-110

±0,02·|t|

-110

+293

±2,2

+293

+1300

±0,0075·|t|

*Указаны предельные значения. Конкретный диапазон зависит от конструктивной модификации, наличие измерительного преобразователя указано в паспорте на изделие.

Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.



Таблица 2. Показатель тепловой инерции τ 0,63

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, с

d = 10/5; 20/5

d = 10/7; 20/7

Изолированный от оболочки

5

7

Неизолированный от оболочки

3

5




Технические характеристики

Класс допуска 1, 2
Предел допускаемого отклонения от НСХ См. таблицу 1
Показатель тепловой инерции См. таблицу 2
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный, Неизолированный
Герметичность к измеряемой среде Герметичный
Средняя наработка до отказа при номинальных температурах В зависимости от группы условий эксплуатации:
II — 4 года;
III — 2 года
Материал погружаемой части Сталь 12Х18Н10Т, AISI310
Унифицированный выходной сигнал 4-20 мА, HART
Устойчивость к вибрации V3
Диаметр монтажной части 10, 20 мм
Длина монтажной части 50÷2500 мм
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP40, IP65

Структура обозначения, пример заказа

КТХА - Exi - 02.11
0
50 - k1
И
1
С10
10 - 5
50
100
К1/2

Типоразмер штуцера: К1/2, М27х2, М33х2 — указать размер резьбы

Размер l от места уплотнения до головки/переходной втулки:
не заполнено — 120 мм;
30÷500 — указать размер в мм, если 120 мм не подходит

Монтажная длина: 50÷2500 — указать размер в мм

Наружный диаметр, мм: 10, 20

Наружный диаметр утонения, мм: 5, 7

Материал защитной арматуры: С10 — сталь 12Х18Н10Т; T310 — AISI310

Количество пар термоэлектродов:
не заполнено — 1 пара термоэлектродов;
2 — 2 пары термоэлектродов (2 спая)

Исполнение рабочего спая термопары:
И — изолированный;
Н — неизолированный

Варианты исполнения проводов (см. варианты исполнений)

Класс датчика: к0; к1; к2

Узел коммутации (см. варианты исполнений)

Тип датчика: КТХА

Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X

Модификация: 02.10 — с чехлом из трубы и утонением

Варианты исполнений

Варианты исполнения коммутационных головок

050 060



Варианты исполнения проводов

50

Многожильный провод, изоляция Силикон / Экран / Силикон

60

Многожильный провод, изоляция Фторопласт / Экран / Фторопласт



Узел коммутации

0

свободные концы 50 мм

IP65 провод 50-69, 80

0ExiaIICT6 или общего назначения

IP40 провод 70

общего назначения

2

вилка мини-разъема

IP40

общего назначения

4

вилка стандарт-разъема

IP40

общего назначения



Скачать документацию

КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА-Ех, КТХК-Ех, КТНН-Ех, КТЖК-Ех, КТМК-Ех датчики температуры. Руководство по эксплуатации. 4211-002-10854341-2013 РЭ
