ТХА-0314 преобразователи термоэлектрические
Тип датчика температуры: ТХА
Номинальная статическая характеристика: K
Диапазон измеряемых температур: -40...+250°C
Тип контролируемой среды: Поверхности твердых тел
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Хромель-алюмелевые термопары ТХА-0314 предназначены для измерения температуры корпусов, головок червячных прессов (для переработки пластических масс и резиновых смесей) и твердых тел.
Датчики температуры ТХА-0314 изготавливаются по ТУ 4211-088-02566540-2010.
Средняя наработка до отказа при номинальных температурах - 35000 часов.
Технические характеристики
| Класс допуска | 2 |
| Показатель тепловой инерции | 6 с |
| Количество рабочих спаев | 1 |
| Исполнение рабочего спая | Изолированный |
| Диапазон условных давлений | 6,3 МПа |
| Средняя наработка до отказа при номинальных температурах | 35000 ч |
| Материал корпуса | Сталь 12Х18Н10Т (защитная арматура) |
| Устойчивость к вибрации | N2 |
| Диаметр погружаемой части | 5 мм |
| Длина монтажной части | 1500 мм |
| Длина погружаемой части | 50 мм, 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм |
| Климатическое исполнение (диапазон рабочих температур) | Т2, У2 |
| Исполнение по степени защиты | IP51 |
Структура обозначения, пример заказа
Вид климатического исполнения: У2, Т2
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры
Варианты исполнений
|
Конструктивное |
l, мм |
Рисунок |
Конструктивное |
l, мм |
Рисунок |
|
ТХА-0314-00 |
50 |
1 |
ТХА-0314-28 |
50 |
2 |
|
ТХА-0314-01 |
60 |
ТХА-0314-29 |
60 |
||
|
ТХА-0314-02 |
80 |
ТХА-0314-30 |
80 |
||
|
ТХА-0314-03 |
100 |
ТХА-0314-31 |
100 |
||
|
ТХА-0314-04 |
120 |
ТХА-0314-32 |
120 |
||
|
ТХА-0314-05 |
160 |
ТХА-0314-33 |
160 |
||
|
ТХА-0314-06 |
200 |
ТХА-0314-34 |
200 |
||
|
ТХА-0314-07 |
250 |
ТХА-0314-35 |
250 |
||
|
ТХА-0314-08 |
320 |
ТХА-0314-36 |
320 |
||
|
ТХА-0314-09 |
400 |
ТХА-0314-37 |
400 |
||
|
ТХА-0314-10 |
500 |
ТХА-0314-38 |
500 |
||
|
ТХА-0314-11 |
630 |
ТХА-0314-39 |
630 |
||
|
ТХА-0314-12 |
800 |
ТХА-0314-40 |
800 |
||
|
ТХА-0314-13 |
1000 |
ТХА-0314-41 |
1000 |

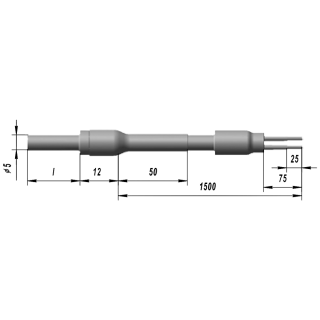

Габаритный чертеж
Стандартный комплект поставки
- ТХА-0314 преобразователь термоэлектрический.
- Паспорт.
