ТХА-9505 преобразователи термоэлектрические
Тип датчика температуры: ТХА
Номинальная статическая характеристика: K
Диапазон измеряемых температур: -50...+1050°C
Тип контролируемой среды: Газы доменного производства
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Термоэлектрические преобразователи ТХА-9505 используются для измерения температуры в доменном производстве колошникового и периферийного газов, кладки шахты доменной печи. Предназначены для работы в агрессивной среде.
Технические характеристики хромель-алюмелевых термопар ТХА-9505 соответствуют ТУ 4211-088-02566540-2010.
Технические характеристики
| Класс допуска | 2 |
| Показатель тепловой инерции | 50 с |
| Количество рабочих спаев | 1 |
| Исполнение рабочего спая | Изолированный |
| Диапазон условных давлений | 1,6 МПа |
| Средняя наработка до отказа при номинальных температурах | 50000 ч |
| Материал погружаемой части | Сплав ХН45Ю (защитная арматура) |
| Устойчивость к вибрации | N3 |
| Климатическое исполнение (диапазон рабочих температур) | Т2, У2 |
| Исполнение по степени защиты | IP55 |
Структура обозначения, пример заказа
Вид климатического исполнения: У2, Т2
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры
Варианты исполнений
|
Исполнение |
L, mm |
Рисунок |
Схема соединений |
|
ТХА-9505-00 |
320 |

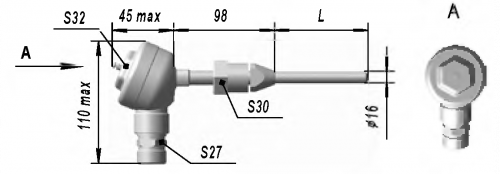

Рис. 1 |
|
|
ТХА-9505-01 |
400 |
||
|
ТХА-9505-02 |
500 |
||
|
ТХА-9505-03 |
630 |
||
|
ТХА-9505-04 |
800 |
||
|
ТХА-9505-05 |
1000 |
||
|
ТХА-9505-06 |
1250 |
||
|
ТХА-9505-07 |
1600 |
||
|
ТХА-9505-08 |
2000 |
||
|
ТХА-9505-09 |
2500 |
||
|
ТХА-9505-10 |
320 |
Рис. 2 Остальное см. Рис. 1 |
|
|
ТХА-9505-11 |
400 |
||
|
ТХА-9505-12 |
500 |
||
|
ТХА-9505-13 |
630 |
||
|
ТХА-9505-14 |
800 |
||
|
ТХА-9505-15 |
1000 |
||
|
ТХА-9505-16 |
1250 |
||
|
ТХА-9505-17 |
1600 |
||
|
ТХА-9505-18 |
2000 |
||
|
ТХА-9505-19 |
2500 |
||
|
ТХА-9505-20 |
320 |
Рис. 3 |
|
|
ТХА-9505-21 |
400 |
||
|
ТХА-9505-22 |
500 |
||
|
ТХА-9505-23 |
630 |
||
|
ТХА-9505-24 |
800 |
||
|
ТХА-9505-25 |
1000 |
||
|
ТХА-9505-26 |
1250 |
||
|
ТХА-9505-27 |
1600 |
||
|
ТХА-9505-28 |
2000 |
||
|
ТХА-9505-29 |
2500 |
||
|
ТХА-9505-30 |
320 |
Рис. 4 Остальное см. Рис. 3 |
|
|
ТХА-9505-31 |
400 |
||
|
ТХА-9505-32 |
500 |
||
|
ТХА-9505-33 |
630 |
||
|
ТХА-9505-34 |
800 |
||
|
ТХА-9505-35 |
1000 |
||
|
ТХА-9505-36 |
1250 |
||
|
ТХА-9505-37 |
1600 |
||
|
ТХА-9505-38 |
2000 |
||
|
ТХА-9505-39 |
2500 |
Стандартный комплект поставки
- ТХА-9505 преобразователь термоэлектрический.
- Паспорт.
