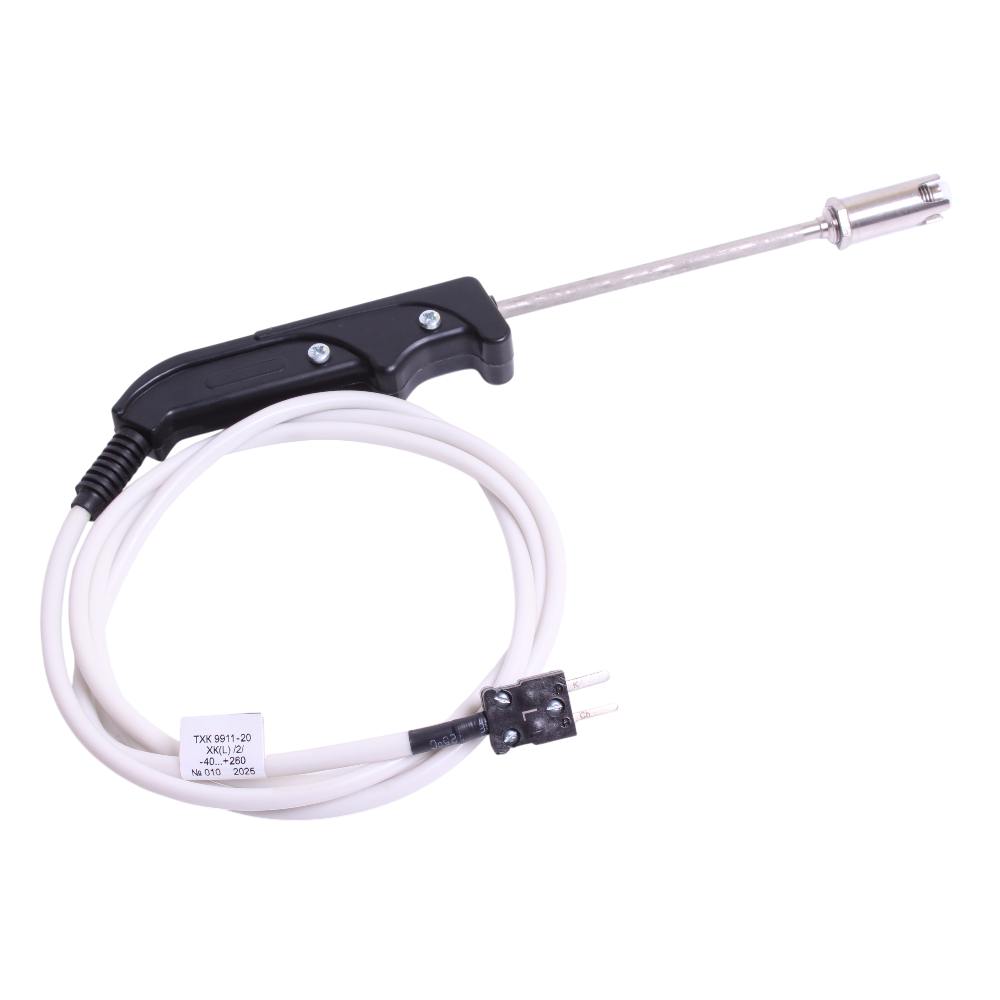

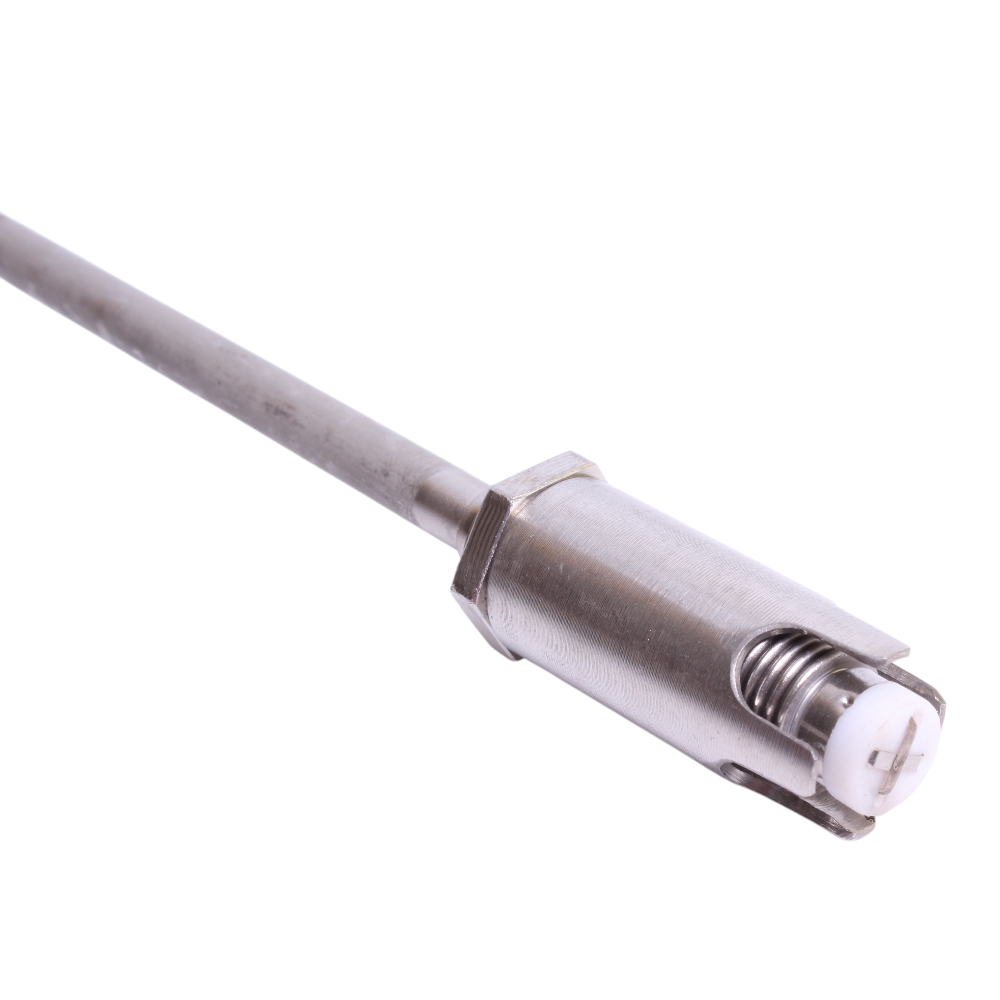

ТХА-9911 преобразователи термоэлектрические поверхностные сильфонные
Тип датчика температуры: ТХА
Номинальная статическая характеристика: K
Диапазон измеряемых температур: -40...+260°C
Тип контролируемой среды: Поверхности твердых тел
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Хромель-алюмелевые термопары ТХА-9911 предназначены для измерения температуры плоских поверхностей.
Технические характеристики соответствуют ТУ 4211-034-02566540-2005.
Технические характеристики
| Класс допуска | 2 |
| Показатель тепловой инерции | 10 с |
| Количество рабочих спаев | 1 |
| Исполнение рабочего спая | Неизолированный |
| Материал корпуса | Сталь 12Х18Н10Т (защитная арматура) |
| Устойчивость к вибрации | L2 |
| Диаметр погружаемой части | 15 мм |
| Длина погружаемой части | 150 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм |
| Климатическое исполнение (диапазон рабочих температур) | Т3, У3 |
| Исполнение по степени защиты | IP00 |
Структура обозначения, пример заказа
Вид климатического исполнения: У3, Т3
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры
Варианты исполнений
|
Конструктивное исполнение |
l, мм |
Рисунок |
|
ТХА-9911-00 |
150 |
1 |
|
ТХА-9911-01 |
200 |
|
|
ТХА-9911-02 |
250 |
|
|
ТХА-9911-03 |
320 |
|
|
ТХА-9911-04 |
400 |
|
|
ТХА-9911-05 |
500 |
|
|
ТХА-9911-06 |
630 |
|
|
ТХА-9911-07 |
800 |
|
|
ТХА-9911-08 |
1000 |
|
|
ТХА-9911-09 |
1250 |
|
|
ТХА-9911-10 |
150 |
2 |
|
ТХА-9911-11 |
200 |
|
|
ТХА-9911-12 |
250 |
|
|
ТХА-9911-13 |
320 |
|
|
ТХА-9911-14 |
400 |
|
|
ТХА-9911-15 |
500 |
|
|
ТХА-9911-16 |
630 |
|
|
ТХА-9911-17 |
800 |
|
|
ТХА-9911-18 |
1000 |
|
|
ТХА-9911-19 |
1250 |
Габаритный чертеж
Стандартный комплект поставки
- ТХА-9911 преобразователь термоэлектрический поверхностный сильфонный.
- Паспорт.
