ДТПL184 преобразователи термоэлектрические с кабельным выводом

Скачать PDF

Тип датчика температуры: ТХК

Номинальная статическая характеристика: L

Диапазон измеряемых температур: -40...+400°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

ДТПL184 преобразователи термоэлектрические на основе КТМС с кабельным выводом предназначены для измерения температур от -40 до +400°С твердых, жидких и газообразных сред, не агрессивных к материалу корпуса датчика.

Отличительные особенности:

Монтажную (погружную) часть датчика можно изгибать.
Кабельный вывод обеспечивает удобство и быстроту монтажа.
Имеют сертификат Средств измерений и проходят первичную поверку на заводе-изготовителе.

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги. Хромель-копелевые термопары ТХК (L) ДТПL184 обладают высокой стабильностью при температурах до 600°С.

Принцип действия датчика основан на возникновении термоэлектродвижущей силы в месте соединения двух проводников с разными термоэлектрическими свойствами. Значение термоэлектродвижущей силы зависит от разности температур двух спаев датчика. Датчик состоит из одного или двух ЧЭ, которые соединены с кабельным выводом и помещены в защитную арматуру.

ЧЭ на основе КТМС (конструктивно состоят из гибкой металлической жаростойкой трубки небольшого диаметра (3 мм) со встроенными термоэлектродами. Пространство между внутренней поверхностью трубки и термоэлектродами заполнено минеральной изоляцией – оксидом магния), см. рисунок. Такая конструкция позволяет в случае необходимости изгибать ЧЭ и защищает термоэлектроды от негативного воздействия внешней среды.

1– термоэлектроды,

2 – минеральная изоляция MgO,

3 – защитная оболочка

Продолжительность эксплуатации датчика при значении температуры, не превышающем 3/4 верхнего значения рабочего диапазона измеряемых температур – не более 10 000 ч. При превышении 3/4 верхнего значения диапазона измеряемых температур – не более 100 ч. Интервал между поверками ДТПL184 – 5 лет.

Технические характеристики

Класс допуска	2
Предел допускаемого отклонения от НСХ	±2,5°C для t=-40…+360°C; для t свыше 360 – ±(0,700 + 0,005t)°C
Показатель тепловой инерции	для изолированного от оболочки КТМС рабочего спая: 1 c для неизолированного от оболочки КТМС рабочего спая: 0,5 c
Количество рабочих спаев	1, 2
Исполнение рабочего спая	Изолированный, Неизолированный
Диапазон условных давлений	0,16...0,4 МПа
Материал погружаемой части	сталь 12Х18Н10Т
Устойчивость к вибрации	N2
Диаметр монтажной части	3,0 мм
Диаметр погружаемой части	10 мм
Длина монтажной части	60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм
Присоединение к процессу	Игольчатый крепеж
Климатическое исполнение (диапазон рабочих температур)	В4, Р2, С4, Т3, УХЛ3.1
Исполнение по степени защиты	IP67

Структура обозначения, пример заказа

ДТП

184

.60

/0,2

Тип кабеля: К - кабель СФКЭ (для НСХ типа L) или ННЭ (для НСХ типа K, N, J), кроме мод. 174 и 184; С - силикон (для НСХ типа K, N, J); Д - кабель ДКТ (для моделей 724 и НСХ типа К, L)

Длина кабельного вывода /, м: 0.2, 0.5, 1, 1.5, 2, 2.5, 3, 5, 10

Длина монтажной части (L), мм: 60, 80, 100, 120, 160, 200, 250, 320

Диаметр КТМС: 7 - 3,0 мм

Исполнение рабочего спая относительно корпуса: 0 - изолированный, 1 - неизолированный

Модель датчика

Номинальная статическая характеристика (НСХ): L - преобразователь типа ТПL (ХК) хромель-копель

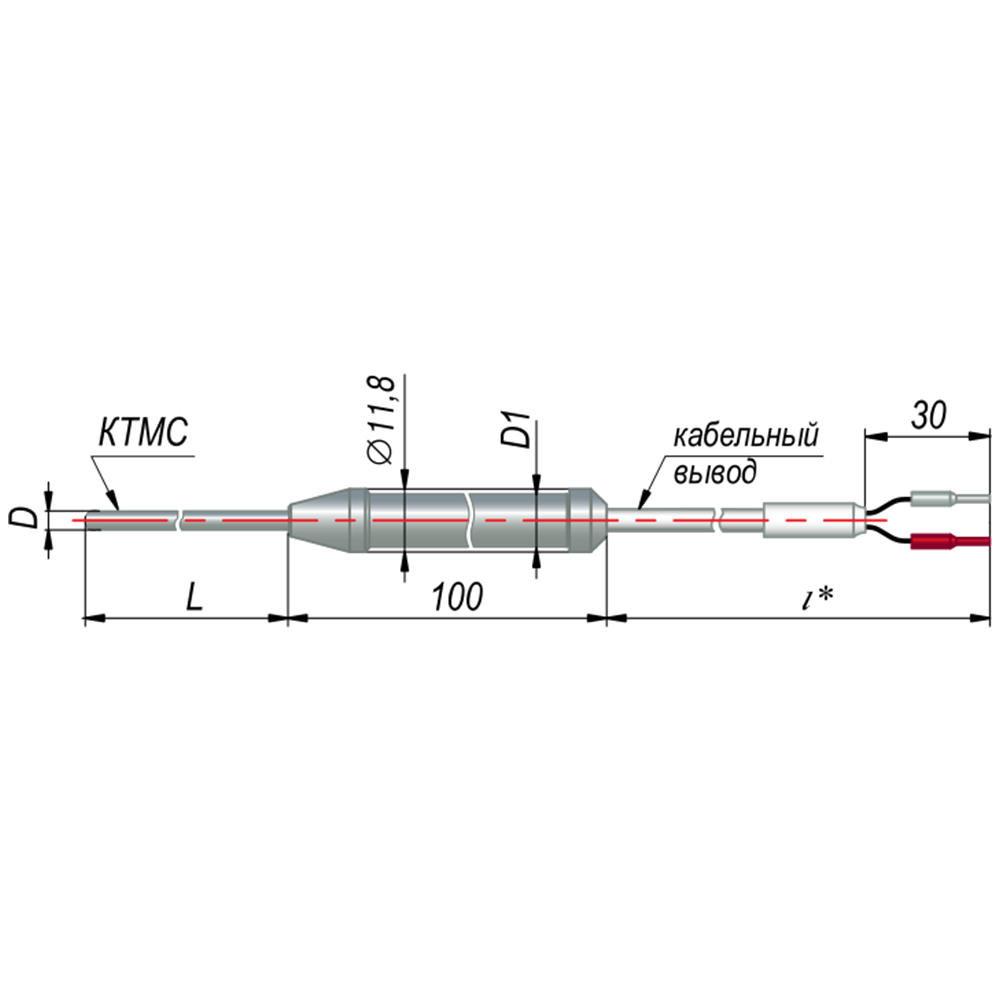

Конструктивное исполнение датчика

Стандартный комплект поставки

ДТПL184 преобразователь термоэлектрический - 1 шт.
Паспорт и гарантийный талон - 1 экз.

Скачать документацию

ДТП преобразователи термоэлектрические. Руководство по эксплуатации. КУВФ.405220.004 РЭ
