ДТПL724 преобразователи термоэлектрические с кабельным выводом

Скачать PDF

Тип датчика температуры: ТХК

Номинальная статическая характеристика: L

Диапазон измеряемых температур: -40...+600°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

ДТПL724 преобразователи термоэлектрические на основе КТМС с кабельным выводом предназначены для измерения температур от -40 до +600°С твердых, жидких и газообразных сред, не агрессивных к материалу корпуса датчика.

Отличительные особенности:

Монтажную (погружную) часть датчика можно изгибать.
Кабельный вывод обеспечивает удобство и быстроту монтажа.
Имеют сертификат Средств измерений и проходят первичную поверку на заводе-изготовителе.

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги. Хромель-копелевые термопары ТХК (L) ДТПL724 обладают высокой стабильностью при температурах до 600°С.

Принцип действия датчика основан на возникновении термоэлектродвижущей силы в месте соединения двух проводников с разными термоэлектрическими свойствами. Значение термоэлектродвижущей силы зависит от разности температур двух спаев датчика. Датчик состоит из одного или двух ЧЭ, которые соединены с кабельным выводом и помещены в защитную арматуру.

ЧЭ на основе КТМС (конструктивно состоят из гибкой металлической жаростойкой трубки небольшого диаметра (3 мм) со встроенными термоэлектродами. Пространство между внутренней поверхностью трубки и термоэлектродами заполнено минеральной изоляцией – оксидом магния), см. рисунок. Такая конструкция позволяет в случае необходимости изгибать ЧЭ и защищает термоэлектроды от негативного воздействия внешней среды.

1– термоэлектроды,

2 – минеральная изоляция MgO,

3 – защитная оболочка

Продолжительность эксплуатации датчика при значении температуры, не превышающем 3/4 верхнего значения рабочего диапазона измеряемых температур – не более 10 000 ч. При превышении 3/4 верхнего значения диапазона измеряемых температур – не более 100 ч. Интервал между поверками ДТПL724 – 5 лет.

Технические характеристики

Класс допуска	2
Предел допускаемого отклонения от НСХ	±2,5°C для t=-40…+333°C; для t свыше +333°C – ±0,0075t°C
Показатель тепловой инерции	для изолированного от оболочки КТМС рабочего спая: 1 c для неизолированного от оболочки КТМС рабочего спая: 0,5 c
Количество рабочих спаев	1, 2
Исполнение рабочего спая	Изолированный, Неизолированный
Диапазон условных давлений	0,16...0,4 МПа
Материал погружаемой части	сталь 12Х18Н10Т
Устойчивость к вибрации	N2
Диаметр монтажной части	3 мм
Длина монтажной части	10...500 (кратно 10)
Присоединение к процессу	Штуцер подвижный подпружиненный M16×1,5
Климатическое исполнение (диапазон рабочих температур)	В4, Р2, С4, Т3, УХЛ3.1
Исполнение по степени защиты	IP67

Структура обозначения, пример заказа

ДТП

724

.60

Тип кабеля: К - кабель СФКЭ (для НСХ типа L) или ННЭ (для НСХ типа K, N, J), кроме мод. 174 и 184; С - силикон (для НСХ типа K, N, J); Д - кабель ДКТ (для моделей 724 и НСХ типа К, L)

Длина кабельного вывода /, м: 0.2, 0.5, 1.0, 1.5, 2, 2.5, 3, 4, 5, 6, 10

Длина монтажной части (L), мм: 10...500 (кратно 10)

Диаметр КТМС: 7 - 3 мм

Исполнение рабочего спая относительно корпуса: 0 - изолированный, 1 - неизолированный

Модель датчика

Номинальная статическая характеристика (НСХ): L - преобразователь типа ТПL (ХК) хромель-копель

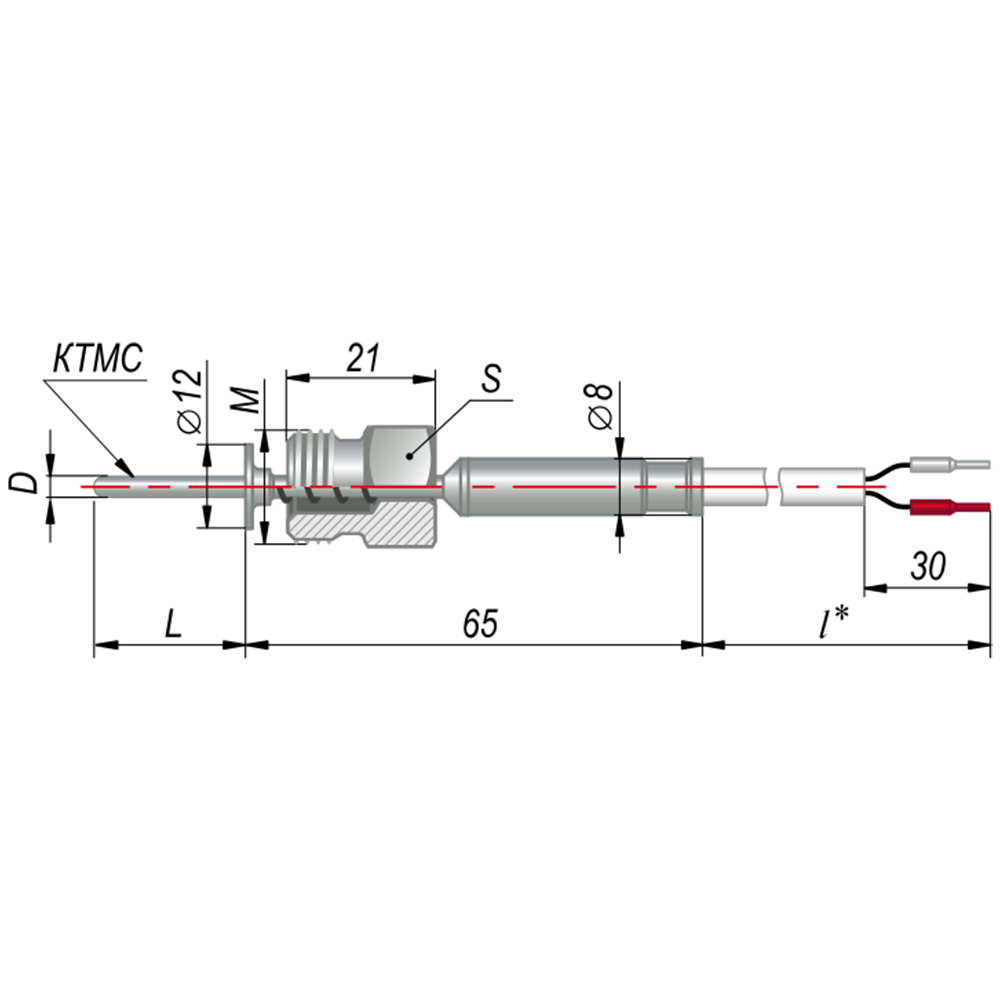

Конструктивное исполнение датчика

Стандартный комплект поставки

ДТПL724 преобразователь термоэлектрический - 1 шт.
Паспорт и гарантийный талон - 1 экз.

Скачать документацию

ДТП преобразователи термоэлектрические. Руководство по эксплуатации. КУВФ.405220.004 РЭ
