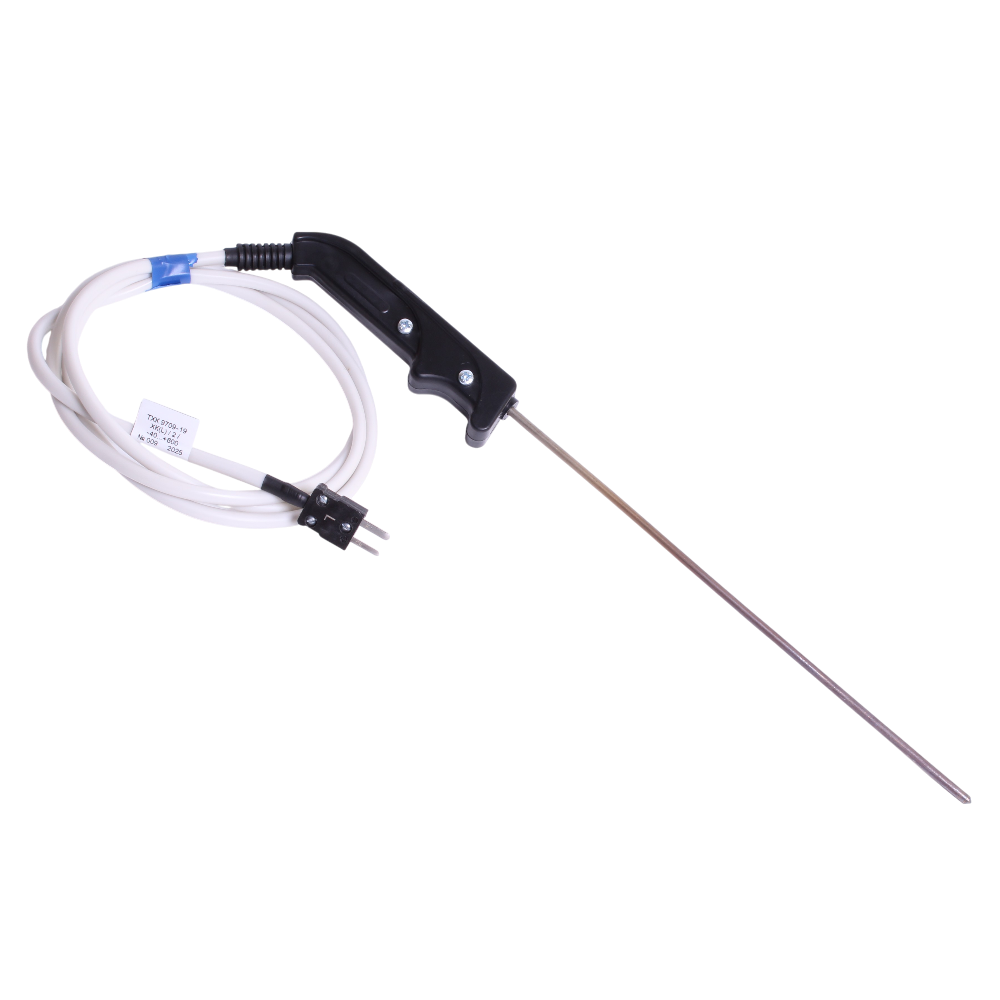

ТХК-9709 преобразователи термоэлектрические
Тип датчика температуры: ТХК
Номинальная статическая характеристика: L
Диапазон измеряемых температур: -40...+600°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Сыпучие среды
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Датчики температуры ТХК-9709 используются для оперативных замеров температурных показателей жидких, газообразных и сыпучих веществ.
Термоэлектрические преобразователи ТХК-9709 применяются в составе цифровых измерителей температуры.
Технические характеристики соответствуют ТУ 4211-088-02566540-2010.
Технические характеристики
| Класс допуска | 2 |
| Показатель тепловой инерции | 3, 4, 6 с |
| Количество рабочих спаев | 1 |
| Исполнение рабочего спая | Изолированный |
| Средняя наработка до отказа при номинальных температурах | 35000 ч |
| Материал погружаемой части | Сталь 08Х18Н10Т (защитная арматура) |
| Устойчивость к вибрации | N2 |
| Длина погружаемой части | 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1600 мм |
| Климатическое исполнение (диапазон рабочих температур) | Т2, У2 |
| Исполнение по степени защиты | IP51 |
Структура обозначения, пример заказа
Вид климатического исполнения: У2, Т2
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры
Варианты исполнений
|
Конструктивное исполнение |
Рисунок |
1, мм |
d, мм |
Показатель тепловой инерции, с |
|
ТХК-9709-18 |
1 |
200 |
3 |
3 |
|
ТХК-9709-19 |
250 |
4 |
4 |
|
|
ТХК-9709-20 |
320 |
|||
|
ТХК-9709-21 |
400 |
|||
|
ТХК-9709-22 |
500 |
|||
|
ТХК-9709-23 |
630 |
5 |
6 |
|
|
ТХК-9709-24 |
800 |
|||
|
ТХК-9709-25 |
1000 |
|||
|
ТХК-9709-26 |
1600 |
|||
|
ТХК-9709-27 |
2 |
200 |
3 |
3 |
|
ТХК-9709-28 |
250 |
4 |
4 |
|
|
ТХК-9709-29 |
320 |
|||
|
ТХК-9709-30 |
400 |
|||
|
ТХК-9709-31 |
500 |
|||
|
ТХК-9709-32 |
630 |
5 |
6 |
|
|
ТХК-9709-33 |
800 |
|||
|
ТХК-9709-34 |
1000 |
|||
|
ТХК-9709-35 |
1600 |
Габаритный чертеж
Стандартный комплект поставки
- ТХК-9709 преобразователь термоэлектрический.
- Паспорт.
