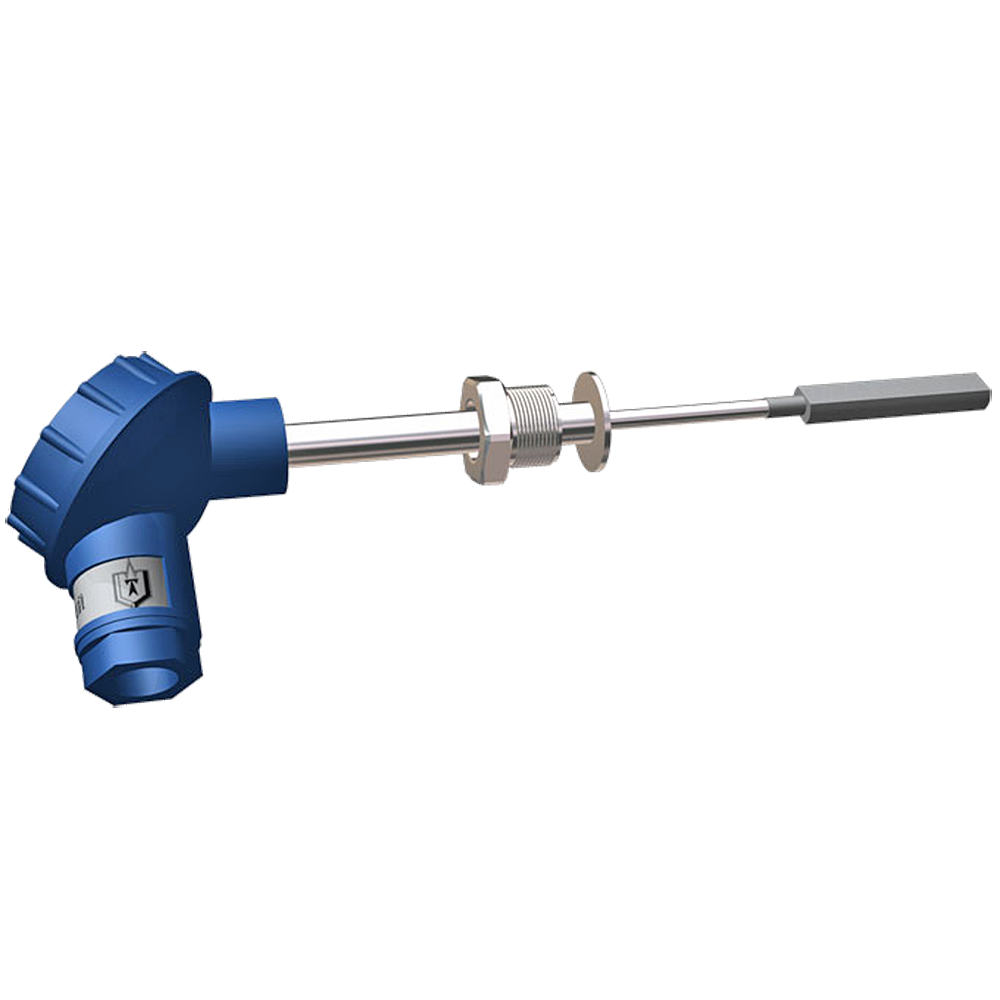

КТЖК01.33 преобразователи термоэлектрические
Тип датчика температуры: ТЖК
Номинальная статическая характеристика: J
Диапазон измеряемых температур: +275...+760°C, +293...+760°C, -40...+275°C, -40...+293°C
Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел
Маркировка взрывозащиты: 0ExiaIICT4, 0ExiaIICT5, 0ExiaIICT6, 0ExiaIICT6X, 1ExdIICT4, 1ExdIICT6
Цена (без учета НДС): По запросу руб.
Описание
Термоэлектрические преобразователи КТЖК01.33 предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
Датчики модификаций 01.33 рекомендуется применять для измерения температуры поверхностей твердых тел.
Чувствительным элементом всех модификаций датчиков температуры КТЖК является модификация 01.01.
Допускается изгибать кабельную часть датчиков для размещения рабочего спая в требуемой зоне измерения. Радиус гиба не менее 5 диаметров кабеля.
Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002.
В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к измерительному преобразователю рекомендуется использовать головки вариантов модификаций 16, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.
Таблица 1. Предельная погрешность
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART указаны с учетом вклада погрешности компенсации холодных спаев.
|
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной |
Условное обозначение |
Пределы допускаемой погрешности |
|
4-20 мА |
к0Т40 |
±0,4% ∙ tn* или ±1,5°С |
4-20 мА + HART |
к1Н25 |
±0,25% ∙ tn или ±0,9°С |
|
к1Т50 |
±0,5% ∙ tn или ±2,0°С |
к0Н40 |
±0,4% ∙ tn или ±1,2°С |
||
|
к2Т80 |
±0,8% ∙ tn или ±2,5°С |
к1Н50 |
±0,5% ∙ tn или ±1,7°С |
||
|
к2Н80 |
±0,8% ∙ tn или ±2,5°С |
Таблица 2. Пределы допускаемых отклонений от НСХ
|
Обозначение ДТ |
НСХ |
Обозначение класса первичного преобразователя |
Диапазон измерений*, °С |
Пределы допускаемых отклонений от НСХ ΔПП, °С |
|
|
от |
до |
||||
|
КТЖК, КТЖК Ех |
ЖК (J) |
k1 |
-40 |
+275 |
±1,1 |
|
+275 |
+760 |
±0,004·|t| |
|||
|
k2 |
-40 |
+293 |
±2,2 |
||
|
+293 |
+760 |
±0,0075·|t| |
|||
*Указаны предельные значения. Конкретный диапазон зависит от конструктивной модификации, наличие измерительного преобразователя указано в паспорте на изделие.
Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.
Таблица 3. Показатель тепловой инерции τ 0,63
|
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, с |
||||
|
d=3,0 |
d = 4,0 |
d = 4,5; 4,6 |
d = 5,0 |
d = 6,0 |
|
|
Изолированный от оболочки |
1,0 |
1,5 |
2,0 |
3,0 |
4,0 |
|
Неизолированный от оболочки |
0,5 |
1,0 |
1,0 |
1,5 |
2,0 |
Технические характеристики
| Класс допуска | 1, 2 |
| Предел допускаемого отклонения от НСХ | См. таблицу 2 |
| Показатель тепловой инерции | См. таблицу 3 |
| Количество рабочих спаев | 1, 2 |
| Исполнение рабочего спая | Изолированный, Неизолированный |
| Герметичность к измеряемой среде | Герметичный |
| Диапазон условных давлений | 6,3 МПа |
| Средняя наработка до отказа при номинальных температурах | В зависимости от группы условий эксплуатации: I — 10 лет; II — 4 года; III — 2 года; IV — не нормирован |
| Материал погружаемой части | AISI321, AISI316, AISI310, AISI446, INCONEL600, ALLOY740 |
| Материал корпуса | Пластик, алюминий, нержавеющая сталь |
| Унифицированный выходной сигнал | 4-20 мА, HART |
| Устойчивость к вибрации | V3 |
| Диаметр монтажной части | 3; 4; 4,5; 4,6; 5; 6 мм |
| Длина монтажной части | 10÷100000 мм |
| Климатическое исполнение (диапазон рабочих температур) | УХЛ2 |
| Исполнение по степени защиты | IP55, IP65, IP66, IP68 |
Структура обозначения, пример заказа
Дополнительная информация/типоразмер штуцера:
не заполнено — если штуцер М20х1,5 или отсутствует;
указать размер резьбы — для всех остальных случаев;
30х10х6 — размер приварного элемента
Монтажная длина: 10÷100000 — монтажная длина L до рабочего конца в мм
Расстояние до головки: не заполнено — если 120 мм или нет монтаж. элементов; 30÷500 — указать размер в мм, если 120 не подходит
Толщина оболочки кабеля: не заполнено — стандартная толщина оболочки; Д — двойная толщина оболочки
Наружный диаметр: 3; 4; 4,5; 4,6; 5; 6 — размер в мм по выбору заказчика
Материал защитной арматуры: С321 — AISI321; С316 — AISI316; Т310 — AISI310; Т446 — AISI446; Т600 — INCONEL600; Т740 — ALLOY740
Количество пар термоэлектродов:
Не заполнено — 1 пара термоэлектродов;
2 — 2 пары термоэлектродов (2 спая)
Исполнение рабочего спая термопары:
И — изолированный;
Н — неизолированный
Выходной сигнал, условное обозначение точности измерительного преобразователя (см. варианты исполнений)
Узел коммутации датчика (см. варианты исполнений)
Класс датчика: k0; к1; к2
Кабельный ввод (см. варианты исполнений)
Тип датчика: КТЖК
Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X; Exd — 1ExdIICT6
Модификация: 01.33 — под приварку на оборудовании
Варианты исполнений
Варианты исполнения коммутационных головок
|
10 |
16 |
21 |
23 |
26 |
28 |
29 |
|
|
 |
|
|
|
|
 |
Узел коммутации датчика
| 10; 13 | пластиковая головка | IP55 | общего назначения |
|
15; 16;17; 18; 19 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
|
20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
|
14; 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6 X или общ. назнач. |
|
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6 Х или общ. назнач. |
Выходной сигнал, условное обозначение точности измерительного преобразователя
|
Не заполнено |
аналоговый сигнал (mV) в соответствии с НСХ |
||
|
Т40 |
Для головок клеммных >14 |
4-20 мА |
для к0 |
|
Т50; Т70 |
для к1 |
||
|
Т80; Т100 |
для к2 |
||
|
H25 |
4-20 мА + HART |
индивидуальна калибровка датчика (к1) |
|
|
Н40 |
для к0 |
||
|
Н50 |
для к1 |
||
|
Н80 |
для к2 |
||
Кабельный ввод
|
0 |
штатный кабельный ввод |
недопустимо для 1ExdIICT6 |
|
А |
под небронированный кабель в металлорукаве РЗЦХ-15 |
|
|
В |
под небронированный кабель в металлорукаве МРПИ-15 |
|
|
C |
под небронированный кабель в металлорукаве DN18 |
|
|
D |
под небронированный кабель в металлорукаве DN20 |
|
|
E |
под небронированный кабель в металлорукаве DN12 |
|
|
F |
под трубный монтаж с внутренней резьбой М20х1,5 |
|
|
G |
под трубный монтаж с выходом наружной резьбой G1/2 |
|
|
H |
под небронированный кабель диаметром 6,5÷14 мм |
|
|
I |
под небронированный кабель диаметром 3,2÷8,7 мм |
|
|
J |
под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней |
|
|
К |
под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони |
|
Скачать документацию
