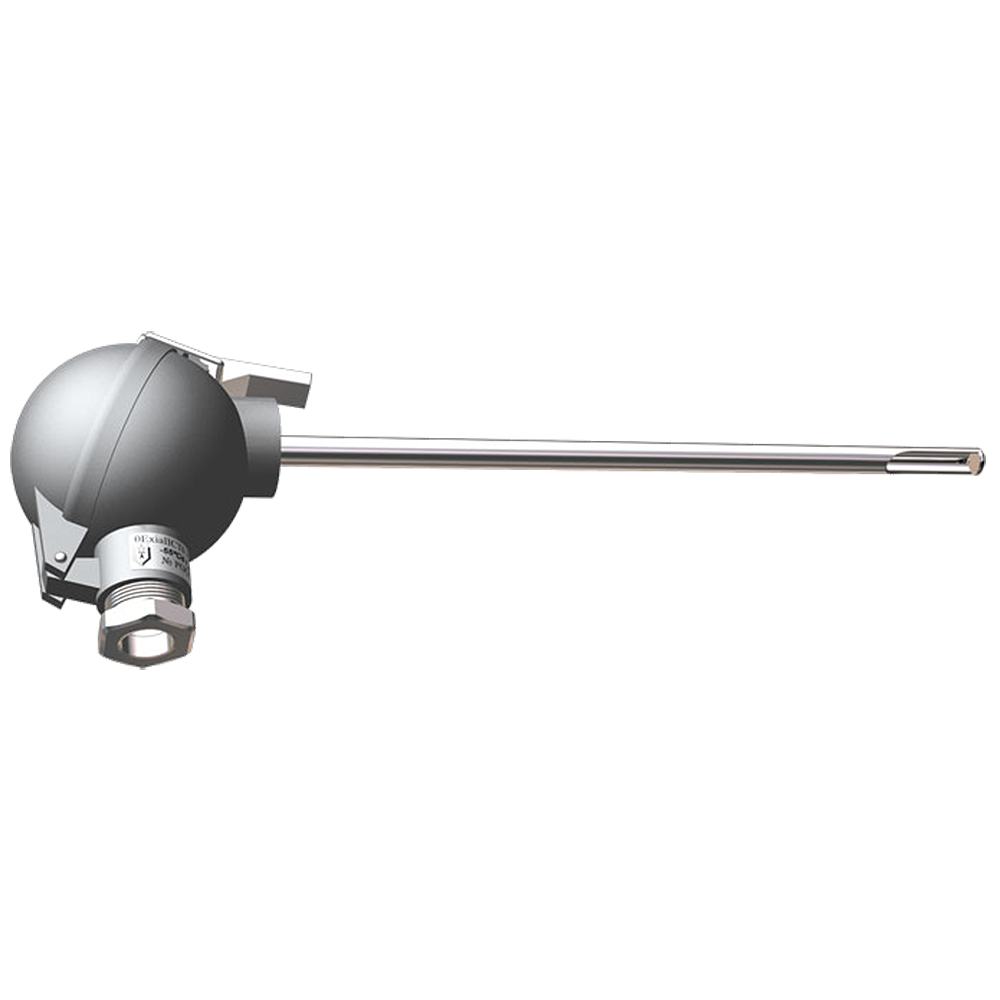

КТЖК21.05 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТЖК

Номинальная статическая характеристика: J

Диапазон измеряемых температур: +275...+760°C, +293...+760°C, -40...+275°C, -40...+293°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ExiaIICT6X, Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Термоэлектрические преобразователи КТЖК21.05 предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ. Возможно применение без защитных гильз при отсутствии агрессивного химического и/или механического воздействия среды.

Для получения минимального времени термической реакции комплекта датчика с гильзой защитной, рекомендуется устанавливать датчики модификации 21.05 в гильзы с помощью штуцеров ЮНКЖ031 либо ЮНКЖ038.

Датчики модификаций 21.05 рекомендуется применять в технологических процессах, требующих повышенной точности измерения температуры, которая достигается за счет регулярного проведения калибровки или поверки. Являются аналогом модификации 01.05. Для термопреобразователей высокотемпературного исполнения термочувствительные элементы изготавливаются с оболочкой из жаростойкой стали или сплава.

В конструкции датчиков температуры 21.05 предусмотрен дополнительный канал для установки контрольной или эталонной термопары рядом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента без демонтажа термопреобразователя с объекта по методике МИ 3091-2007. В качестве эталонных используются кабельные термопары типа КЭТНН01 или КЭТНН02.

Конструкция термопреобразователей 21.05 защищена патентом на изобретение.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X.

Таблица 1. Пределы допускаемых отклонений от НСХ

Обозначение ДТ	НСХ	Обозначение класса первичного преобразователя	*Диапазон измерений, °С**		Пределы допускаемых отклонений от НСХ ΔПП, °С
			от	до
КТЖК, КТЖК Ех	ЖК (J)	k1	-40	+275	±1,1
			+275	+760	±0,004·\|t\|
		k2	-40	+293	±2,2
			+293	+760	±0,0075·\|t\|

*Указаны предельные значения. Конкретный диапазон зависит от конструктивной модификации, наличие измерительного преобразователя указано в паспорте на изделие.

Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.

Таблица 2. Показатель тепловой инерции τ 0,63

Вид рабочего спая	Показатель тепловой инерции датчика в зависимости от диаметра, с
Вид рабочего спая	d = 8	d = 10
Изолированный от оболочки	12	20
Неизолированный от оболочки	8	20

Технические характеристики

Класс допуска	1, 2
Предел допускаемого отклонения от НСХ	См. таблицу 1
Показатель тепловой инерции	См. таблицу 2
Количество рабочих спаев	1, 2
Исполнение рабочего спая	Изолированный, Неизолированный
Герметичность к измеряемой среде	Герметичный
Диапазон условных давлений	0,1 МПа
Средняя наработка до отказа при номинальных температурах	В зависимости от группы условий эксплуатации: I группа — 10 лет; II группа — 4 года; III группа — 2 года; IV группа — не нормирована
Материал погружаемой части	Сталь 12Х18Н10Т, сталь 10Х17Н13М2Т, сталь 10Х23Н18, сплав ХН45Ю
Устойчивость к вибрации	V3
Диаметр монтажной части	8; 10 мм
Длина монтажной части	50÷3150 мм
Климатическое исполнение (диапазон рабочих температур)	УХЛ2
Исполнение по степени защиты	IP55, IP65, IP66, IP68

Структура обозначения, пример заказа

КТЖК - Exi - 21.05

И - 1

С10

Монтажная длина: 50÷3150 — монтажная длина L до рабочего конца в мм

Наружный диаметр: 8; 10 — размер в мм по выбору заказчика

Материал защитной арматуры: С10 — сталь 12Х18Н10Т; С13 — сталь 10Х17Н13М2Т; Т18 — сталь 10Х23Н18; Т45 — сплав ХН45Ю

Исполнение рабочего спая термопары: И — изолированный; Н — неизолированный

Количество пар термоэлектродов: не заполнено — 1 пара термоэлектродов; 2 — 2 пары термоэлектродов

Условное обозначение класса датчика: к0; к1; к2

Узел коммутации датчика (см. варианты исполнений)

Кабельный ввод (см. варианты исполнений)

Тип датчика: КТЖК

Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X

Модификация: 21.05 — без монтажных элементов, с доп. каналом

Варианты исполнений

Варианты исполнения коммутационных головок

010	25	21	23	24	16	26

Кабельный ввод

0	штатный кабельный ввод
А	под небронированный кабель в металлорукаве РЗЦХ-15
В	под небронированный кабель в металлорукаве МРПИ-15
C	под небронированный кабель в металлорукаве DN18
D	под небронированный кабель в металлорукаве DN20
E	под небронированный кабель в металлорукаве DN12
F	под трубный монтаж с внутренней резьбой М20х1,5
G	под трубный монтаж с выходом наружной резьбой G1/2
H	под небронированный кабель диаметром 6,5÷14 мм
I	под небронированный кабель диаметром 3,2÷8,7 мм
J	под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней
К	под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони
L	под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони

Узел коммутации

10; 13	пластиковая головка	IP55	общего назначения
15; 16;17; 18; 19	алюминиевая головка	IP66/IP68	0ExiaIICT6 X
20; 22	алюминиевая головка	IP65	общего назначения
14; 21; 23; 24; 25; 26; 28; 29	алюминиевая головка	IP66	0ExiaIICT6 Х или общ. назнач.
27	нержавеющая сталь	IP66	0ExiaIICT6 Х или общ. назнач.

Скачать документацию

КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА-Ех, КТХК-Ех, КТНН-Ех, КТЖК-Ех, КТМК-Ех датчики температуры. Руководство по эксплуатации. 4211-002-10854341-2013 РЭ
