ДТПN275М-RS преобразователи термоэлектрические с цифровым интерфейсом RS-485
Тип датчика температуры: ТНН
Номинальная статическая характеристика: N
Диапазон измеряемых температур: -40...+1250°С
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Датчики температуры ДТПN275М-RS с цифровым интерфейсом RS-485 предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).
Область применения: измерение температуры в различных отраслях промышленности, таких как ЖКХ, металлургия, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.
Преимущества датчиков:
- Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).
- Не занимают аналоговые входы.
- Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
- Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
- Передают данные напрямую в «облако».
- Увеличивают помехоустойчивость линии связи.
- Увеличивают длину линии связи до 1200 метров.
Датчики температуры ДТПN275М-RS изготавливаются на базе термоэлектрических преобразователей ДТПN275 (НН) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.
Термопары с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.
Термопары с RS-485 наиболее актуальны в распределенных автоматизированных системах управления технологическим процессом (АСУ ТП), с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485.
Применение датчиков температуры ДТПN275М-RS с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и «4-20 мА»). Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.
Характеристики интерфейса связи RS-485:
- Скорости обмена — 9600, 14400, 19200, 38400, 57600, 115200 бит/с.
- Протокол связи — Modbus RTU.
- Режим работы в сети — Slave.
- Входное сопротивление — 96 кОм (1/8 от стандартной нагрузки).
Состав термопреобразователей
|
|
|
Конструктивное исполнение коммутационной головки
Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.
При измерении температуры выше +180°C рекомендуется использовать датчики с металлической головкой.
|
Конструктивное исполнение |
Под НПЦ-1 |
|
|
Материал головки |
Пластмассовая |
Металлическая |
|

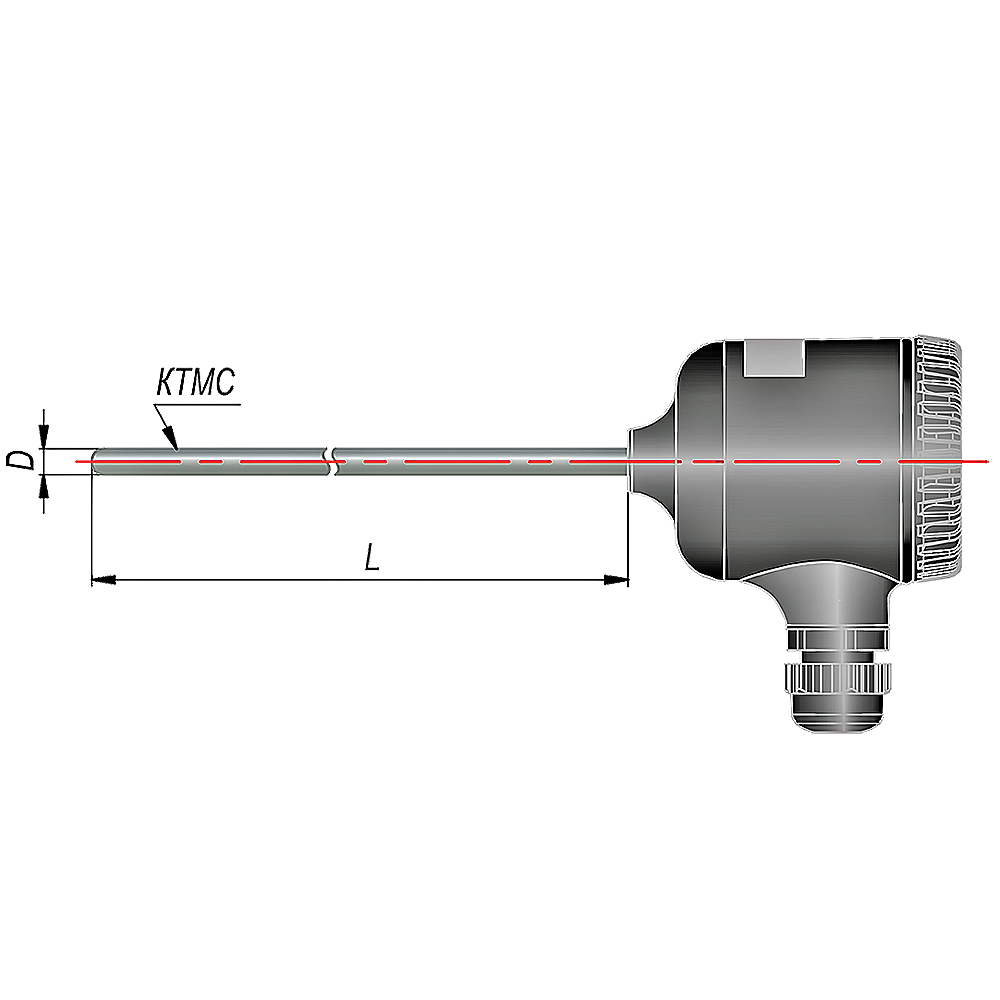

Чертеж |
 |
 |
Схемы подключения
|
1. Общая схема подключения датчиков с RS-485 |
|
|
|
2. Схема с подключением экрана по схеме выравнивания потенциала |
|
|
|
3. Схема подключения экрана к заземлению |
|
|
Технические характеристики
| Показатель тепловой инерции | 10 с (ДТП-RS c КТМС); 40 с (ДТП-RS с термоэлектродом) |
| Количество рабочих спаев | 1 |
| Исполнение рабочего спая | Изолированный |
| Герметичность к измеряемой среде | Герметичный |
| Диапазон условных давлений | 0,1…16 МПа (в зависимости от конструктивного исполнения) |
| Средняя наработка до отказа при номинальных температурах | 50000 ч |
| Материал погружаемой части | Сплав Nicrobell D (-40…+1250°С), КТМС ø4,5 мм |
| Унифицированный выходной сигнал | Modbus RTU, RS485 |
| Длина монтажной части | 60...30000 (кратно 10) |
| Исполнение по степени защиты | IP54, IP65 |
Структура обозначения, пример заказа
Длина монтажной части L, мм:
60...30000 кратно 10
Материал защитной арматуры:
8 — сталь Nicrobell D (-40...+1250°C), диаметр КТСМ 4,5 мм
Материал коммутационной головки:
0 — пластмассовая;
1 — металлическая
Диаметр термоэлектрода:
1 — 0,7 мм
Диаметр КТСМ
7 — 3,0 мм;
9 — 4,5 мм
Конструктивное исполнение датчика (модель):
275 — датчики с коммутационной головкой
Номинальная статическая характеристика (НСХ):
b>N — преобразователь типа ТПN (НН) нихросил-нисил
Стандартный комплект поставки
- Датчик ДТПN275М-RS — 1 шт.
- Руководство по эксплуатации — 1 экз.
- Паспорт и гарантийный талон — 1 экз.
