Тип датчика температуры: ТНН
Номинальная статическая характеристика: N
Диапазон измеряемых температур: +250...+1100°C, +275...+1100°C, +293...+1300°C, -40...+250°C, -40...+275°C, -110...+293°C, -200...-110°C
Тип контролируемой среды: Высокотемпературные среды
Маркировка взрывозащиты: 0ExiaIICT6X, 1ExdIICT6
Цена (без учета НДС): По запросу руб.

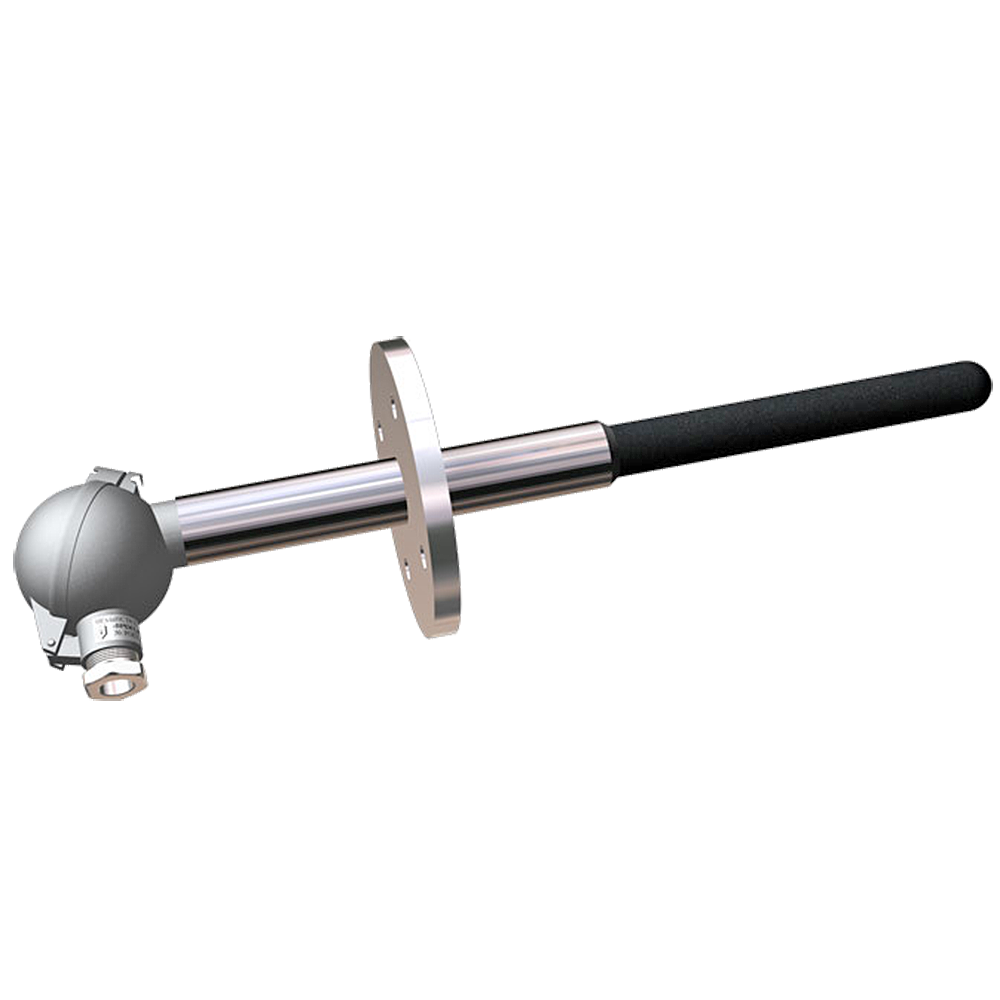

Термоэлектрические преобразователи КТНН01.23 предназначены для измерения температуры высокотемпературных сред. Кабельный чувствительный элемент помещен в защитный чехол из газоплотной алюмооксидной керамики (К795) или карбида кремния (КК). Керамический защитный чехол частично армирован снаружи стальной трубой. Температура в зоне перехода от керамической части чехла к металлической в рабочих условиях эксплуатации не должна превышать +1000°С.
Термопары в защитных чехлах из карбида кремния, обладающих повышенной износостойкостью, рекомендуется применять при наличии в измеряемой среде абразивных частиц, а также для измерения температуры расплава цинка. Термопреобразователи модификации 01.23 могут комплектоваться термометрической вставкой КТНН01.02-005 с бакелитовым клеммным блоком.
Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.
В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключения проводов к измерительному преобразователю рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.
Таблица 1. Предельная погрешность
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART указаны с учетом вклада погрешности компенсации холодных спаев.
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной |
Условное обозначение |
Пределы допускаемой погрешности |
4-20 мА |
к0Т40 |
±0,4% ∙ tn* или ±1,5°С |
4-20 мА + HART |
к1Н25 |
±0,25% ∙ tn или ±0,9°С |
к1Т50 |
±0,5% ∙ tn или ±2,0°С |
к0Н40 |
±0,4% ∙ tn или ±1,2°С |
||
к2Т80 |
±0,8% ∙ tn или ±2,5°С |
к1Н50 |
±0,5% ∙ tn или ±1,7°С |
||
к2Н80 |
±0,8% ∙ tn или ±2,5°С |
Таблица 2. Пределы допускаемых отклонений от НСХ
Обозначение ДТ |
НСХ |
Обозначение класса первичного преобразователя |
Диапазон измерений*, °С |
Пределы допускаемых отклонений от НСХ ΔПП, °С |
|
от |
до |
||||
КТНН, КТНН Ех |
НН (N) |
k0 |
-40 |
+250 |
±(0,5+0,002·|t|) |
+250 |
+1100 |
±0,004·|t| |
|||
k1 |
-40 |
+275 |
±1,1 |
||
+275 |
+1100 |
±0,004·|t| |
|||
k2 |
-200 |
-110 |
±0,02·|t| |
||
-110 |
+293 |
±2,2 |
|||
+293 |
+1300 |
±0,0075·|t| |
Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.
Таблица 3. Показатель тепловой инерции τ0,63
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, с |
||
d = 12 |
d = 15 |
d = 20 |
|
Изолированный от оболочки |
30 |
50 |
90 |
Класс допуска | 1, 2 |
Предел допускаемого отклонения от НСХ | См. таблицу 2 |
Показатель тепловой инерции | См. таблицу 3 |
Количество рабочих спаев | 1, 2 |
Исполнение рабочего спая | Изолированный |
Герметичность к измеряемой среде | Герметичный |
Диапазон условных давлений | 0,1 МПа |
Средняя наработка до отказа при номинальных температурах | В зависимости от группы условий эксплуатации: II — 4 года; III — 2 года; IV — не нормирован |
Материал погружаемой части | Алюмооксидная керамика 95%, газоплотная; карбид кремния газоплотный |
Материал корпуса | Алюминий |
Унифицированный выходной сигнал | 4-20 мА, HART |
Устойчивость к вибрации | N2 |
Диаметр монтажной части | 10, 12, 15, 20, 25 мм |
Длина монтажной части | 300÷3150 мм |
Климатическое исполнение (диапазон рабочих температур) | УХЛ2 |
Исполнение по степени защиты | IP65, IP66, IP68 |
Тип фланца: Исполнение.Dn.Pn — параметры фланца
Монтажная длина: 300÷3150 — монтажная длина L до рабочего конца в мм
Размер lк: 150÷1450 — длина керамической части, мм
Наружный диаметр (см. варианты исполнений)
Материал защитного чехла: К795 — алюмооксидная керамика 95%, газоплотная; Кк — карбид кремния газоплотный
Количество пар термоэлектродов:
Не заполнено — 1 пара термоэлектродов;
2 — 2 пары термоэлектродов (2 спая)
Исполнение рабочего спая термопары: И — изолированный
Выходной сигнал, условное обозначение точности измерительного преобразователя (см. варианты исполнений)
Узел коммутации датчика (см. варианты исполнений)
Класс датчика: к1; к2
Кабельный ввод:
0 — штатный кабельный ввод;
А-Z — специализированный кабельный ввод
Тип датчика: КТНН
Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X; Exd — 1ExdIICT6
Модификация: 01.23 — с керам. защит. чехлом, материал арматуры AISI310S, с приварным фланцем
Варианты исполнения коммутационных головок
15 |
21 |
23 |
24 |
28 |
16 | 26 |
![]() |
![]() |
Узел коммутации датчика
15; 16;17; 18; 19 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
14; 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6 X или общ. назнач. |
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6 Х или общ. назнач. |
Выходной сигнал, условное обозначение точности измерительного преобразователя
Не заполнено |
аналоговый сигнал (mV) в соответствии с НСХ |
||
Т40 |
Для головок клеммных >14 |
4-20 мА |
для к0 |
Т50; Т70 |
для к1 |
||
Т80; Т100 |
для к2 |
||
H25 |
4-20 мА + HART |
индивидуальна калибровка датчика (к1) |
|
Н40 |
для к0 |
||
Н50 |
для к1 |
||
Н80 |
для к2 |
10 |
мм |
К795 |
150≤lчехла≤500 мм |
12, 15 |
мм |
К795 |
200≤lчехла≤800 мм |
20 |
мм |
К795 |
150≤lчехла≤1450 мм |
25 |
мм |
Кк |
150≤lчехла≤800 мм |
