КТНН02.08 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТНН

Номинальная статическая характеристика: N

Диапазон измеряемых температур: +250...+1100°C, +275...+1100°C, +293...+1300°C, -40...+250°C, -40...+275°C, -110...+293°C, -200...-110°C

Тип контролируемой среды: Расплавленный электролит в ваннах электролизеров

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

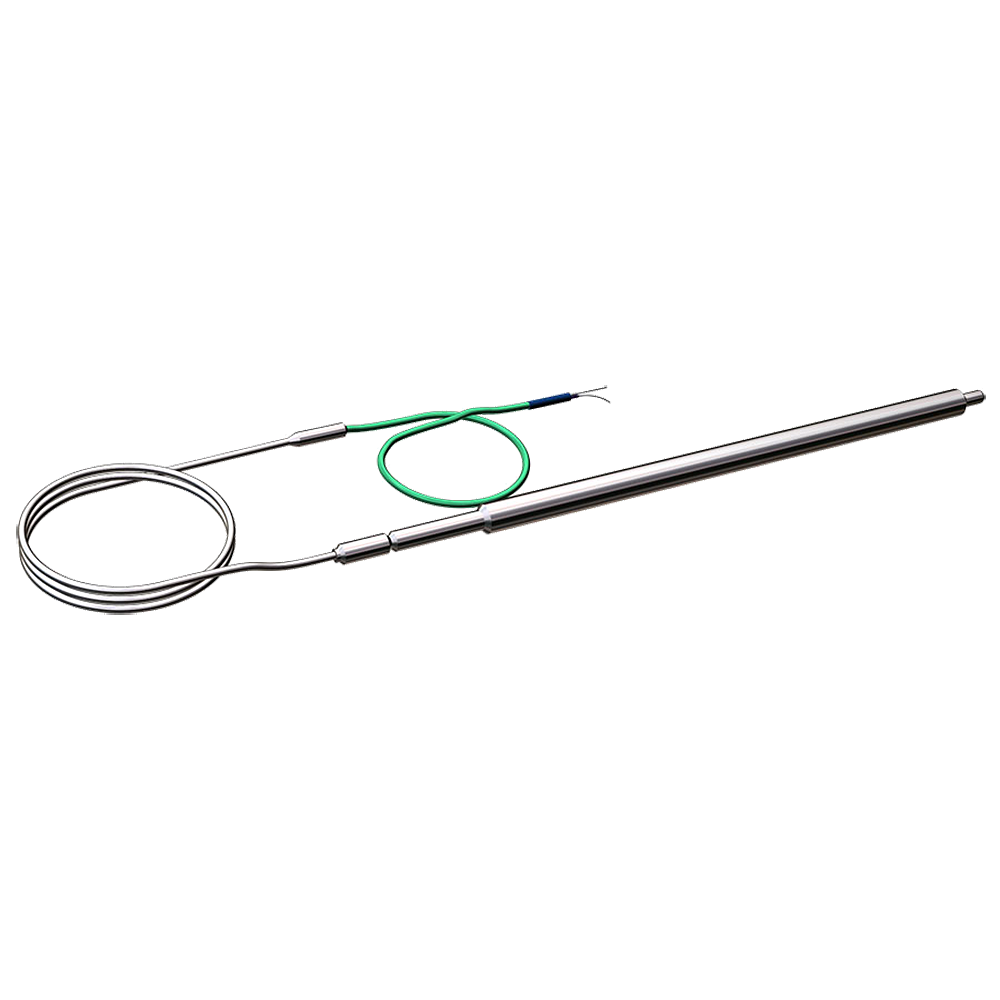

Термоэлектрические преобразователи КТНН02.08 предназначены для кратковременного измерения температуры расплавленного электролита в ваннах электролизеров.

Кабельный чувствительный элемент диаметром 2 или 3 мм (материал оболочки кабеля — сталь AISI310) выведен за пределы защитной арматуры на длину, согласованную с заказчиком.

Длина погружаемой части — не более 250 мм.

Длины монтажных частей могут быть выполнены по чертежам заказчика.



Таблица 1. Пределы допускаемых отклонений от НСХ

Обозначение ДТ

НСХ

Обозначение класса первичного преобразователя

Диапазон измерений*, °С

Пределы допускаемых отклонений от НСХ ΔПП, °С

от

до

КТНН, КТНН Ех

НН (N)

k0

-40

+250

±(0,5+0,002·|t|)

+250

+1100

±0,004·|t|

k1

-40

+275

±1,1

+275

+1100

±0,004·|t|

k2

-200

-110

±0,02·|t|

-110

+293

±2,2

+293

+1300

±0,0075·|t|

*Указаны предельные значения. Конкретный диапазон зависит от конструктивной модификации, наличие измерительного преобразователя указано в паспорте на изделие.

Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.



Технические характеристики

Класс допуска 1, 2
Предел допускаемого отклонения от НСХ См. таблицу 1
Показатель тепловой инерции 5 секунд для неизолированного спая
8 секунд для изолированного спая
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный, Неизолированный
Диапазон условных давлений 0,1 МПа
Средняя наработка до отказа при номинальных температурах Не нормирована
Материал погружаемой части Сталь 12Х18Н10Т
Устойчивость к вибрации V3
Диаметр монтажной части 13 мм
Длина монтажной части 500÷2000 мм
Исполнение по степени защиты IP40, IP65

Структура обозначения, пример заказа

КТНН - ... - 02.08
0
50 - k1
И
1
С10
13
500
250

Длина ℓ удлиняющего провода: 250÷10000 — указать размер: 250, 320, 500, 1000, 2000 3150 мм и более

Монтажная длина: 500÷2000 — указать размер в мм

Наружный диаметр, мм: 13

Материал защитной арматуры: С10 — сталь 12Х18Н10Т

Количество пар термоэлектродов: не заполнено — 1 пара термоэлектродов

Исполнение рабочего спая термопары:
И — изолированный;
Н — неизолированный

Варианты исполнения проводов (см. варианты исполнений)

Класс датчика: к1; к2

Узел коммутации (см. варианты исполнений)

Тип датчика: КТНН

Вид взрывозащиты: не заполнено — общего назначения

Модификация: 02.08

Варианты исполнений

Варианты исполнения коммутационных головок

050



Узел коммутации датчика

0

свободные концы 50 мм

IP65 провод 50-69, 80

0ExiaIICT6 или общего назначения

IP40 провод 70

общего назначения

2

вилка мини-разъема

IP40

общего назначения

4

вилка стандарт-разъема

IP40

общего назначения




Варианты исполнения проводов

50

Многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода

60

Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода



Скачать документацию

КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА-Ех, КТХК-Ех, КТНН-Ех, КТЖК-Ех, КТМК-Ех датчики температуры. Руководство по эксплуатации. 4211-002-10854341-2013 РЭ



Чтобы правильно подобрать термоэлектрические преобразователи КТНН02.08, узнать стоимость термоэлектрических преобразователей КТНН02.08, купить КТНН02.08, вам достаточно позвонить по телефону +7(4812)209-311 или написать по электронной почте info@td-etalon.com.
