ТПР-5.182.003 преобразователи термоэлектрические бескорпусные

Скачать PDF

Тип датчика температуры: ТПР

Номинальная статическая характеристика: B

Диапазон измеряемых температур: +600...+1600°C

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчики температуры ТПР-5.182.003 предназначены для измерения температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары.

Термопары ТПР-5.182.003 изготавливаются по ТУ 50-90 ДДШ 2.821.004ТУ.

Средняя наработка до отказа при номинальных температурах - 6000 часов, при верхнем пределе температур - 1500 часов.

Материал электродов:

(+) - платинородиевый сплав ПР-30,
(-) - платинородиевый сплав ПР-6.

Технические характеристики

Класс допуска	3
Показатель тепловой инерции	5 с
Количество рабочих спаев	1
Исполнение рабочего спая	Неизолированный
Герметичность к измеряемой среде	Негерметичный
Средняя наработка до отказа при номинальных температурах	6000 ч
Материал погружаемой части	Керамика
Материал корпуса	Бескорпусные
Устойчивость к вибрации	L3
Диаметр монтажной части	3 мм
Диаметр погружаемой части	3 мм
Длина монтажной части	40 мм, 50 мм, 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм, 2500 мм, 3150 мм, 4000 мм, 4500 мм, 5000 мм, 5600 мм, 6300 мм, 7100 мм, 8000 мм, 9000 мм, 10000 мм
Длина погружаемой части	40 мм, 50 мм, 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм, 2500 мм, 3150 мм, 4000 мм, 4500 мм, 5000 мм, 5600 мм, 6300 мм, 7100 мм, 8000 мм, 9000 мм, 10000 мм
Климатическое исполнение (диапазон рабочих температур)	Т3, У3
Исполнение по степени защиты	IP00
Габаритные размеры	Ø3 мм х 40...10000 мм

Структура обозначения, пример заказа

ТПР

5.182.003

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

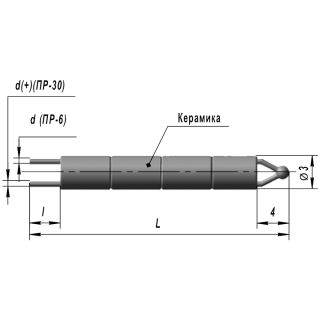

Варианты исполнений

Конструктивное исполнение	Размеры, мм
Конструктивное исполнение	l	L	d
ТПР-5.182.003-00	20	40	0,5
ТПР-5.182.003-01		50
ТПР-5.182.003-02		60
ТПР-5.182.003-03		80
ТПР-5.182.003-04		100
ТПР-5.182.003-05		120
ТПР-5.182.003-06		160
ТПР-5.182.003-07		200
ТПР-5.182.003-08		250
ТПР-5.182.003-09		320
ТПР-5.182.003-10		400
ТПР-5.182.003-11		500
ТПР-5.182.003-12		630
ТПР-5.182.003-13		800
ТПР-5.182.003-14		1000
ТПР-5.182.003-15	50	1250	0,5
ТПР-5.182.003-16		1600
ТПР-5.182.003-17		2000
ТПР-5.182.003-18		2500
ТПР-5.182.003-19		3150
ТПР-5.182.003-20		4000
ТПР-5.182.003-21		4500
ТПР-5.182.003-22		5000
ТПР-5.182.003-23		5600
ТПР-5.182.003-24		6300
ТПР-5.182.003-25		7100
ТПР-5.182.003-26		8000
ТПР-5.182.003-27		9000
ТПР-5.182.003-28		10000
ТПР-5.182.003-29	20	40	0,3
ТПР-5.182.003-30		50
ТПР-5.182.003-31		60
ТПР-5.182.003-32		80
ТПР-5.182.003-33		100
ТПР-5.182.003-34		120
ТПР-5.182.003-35		160
ТПР-5.182.003-36		200
ТПР-5.182.003-37		250
ТПР-5.182.003-38		320
ТПР-5.182.003-39		400
ТПР-5.182.003-40		500
ТПР-5.182.003-41		630
ТПР-5.182.003-42		800
ТПР-5.182.003-43		1000
ТПР-5.182.003-44	50	1250
ТПР-5.182.003-45		1600
ТПР-5.182.003-46		2000
ТПР-5.182.003-47		2500
ТПР-5.182.003-48		3150

Стандартный комплект поставки

ТПР-5.182.003 преобразователь термоэлектрический бескорпусной.
Паспорт.
