ТПР-5.182.004 преобразователи термоэлектрические бескорпусные
Тип датчика температуры: ТПР
Номинальная статическая характеристика: B
Диапазон измеряемых температур: +600...+1600°C
Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Платинородий-платинородиевые термопары ТПР-5.182.004 предназначены для измерения температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары.
Датчики температуры ТПР-5.182.004 изготавливаются по ТУ 50-90 ДДШ 2.821.004ТУ.
Средняя наработка до отказа при номинальных температурах - 6000 часов, при верхнем пределе температур - 1500 часов.
Материал электродов:
- (+) - платинородиевый сплав ПР-30,
- (-) - платинородиевый сплав ПР-6.
Технические характеристики
| Класс допуска | 2 |
| Показатель тепловой инерции | 5 с |
| Количество рабочих спаев | 1 |
| Исполнение рабочего спая | Неизолированный |
| Герметичность к измеряемой среде | Негерметичный |
| Средняя наработка до отказа при номинальных температурах | 6000 ч |
| Материал погружаемой части | Керамика |
| Материал корпуса | Бескорпусные |
| Устойчивость к вибрации | L3 |
| Диаметр монтажной части | 3 мм |
| Диаметр погружаемой части | 3 мм |
| Длина монтажной части | 40 мм, 50 мм, 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм, 2500 мм, 3150 мм, 4000 мм, 4500 мм, 5000 мм, 5600 мм, 6300 мм, 7100 мм, 8000 мм, 9000 мм, 10000 мм |
| Длина погружаемой части | 40 мм, 50 мм, 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм, 2500 мм, 3150 мм, 4000 мм, 4500 мм, 5000 мм, 5600 мм, 6300 мм, 7100 мм, 8000 мм, 9000 мм, 10000 мм |
| Климатическое исполнение (диапазон рабочих температур) | Т3, У3 |
| Исполнение по степени защиты | IP00 |
| Габаритные размеры | Ø3 мм х 40...10000 мм |
Структура обозначения, пример заказа
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры

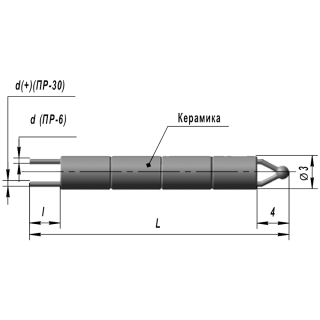

Варианты исполнений
|
Конструктивное исполнение |
Размеры, мм |
||
|
l |
L |
d |
|
|
ТПР-5.182.004-00 |
20 |
40 |
0,5 |
|
ТПР-5.182.004-01 |
50 |
||
|
ТПР-5.182.004-02 |
60 |
||
|
ТПР-5.182.004-03 |
80 |
||
|
ТПР-5.182.004-04 |
100 |
||
|
ТПР-5.182.004-05 |
120 |
||
|
ТПР-5.182.004-06 |
160 |
||
|
ТПР-5.182.004-07 |
200 |
||
|
ТПР-5.182.004-08 |
250 |
||
|
ТПР-5.182.004-09 |
320 |
||
|
ТПР-5.182.004-10 |
400 |
||
|
ТПР-5.182.004-11 |
500 |
||
|
ТПР-5.182.004-12 |
630 |
||
|
ТПР-5.182.004-13 |
800 |
||
|
ТПР-5.182.004-14 |
1000 |
||
|
ТПР-5.182.004-15 |
50 |
1250 |
0,5 |
|
ТПР-5.182.004-16 |
1600 |
||
|
ТПР-5.182.004-17 |
2000 |
||
|
ТПР-5.182.004-18 |
2500 |
||
|
ТПР-5.182.004-19 |
3150 |
||
|
ТПР-5.182.004-20 |
4000 |
||
|
ТПР-5.182.004-21 |
4500 |
||
|
ТПР-5.182.004-22 |
5000 |
||
|
ТПР-5.182.004-23 |
5600 |
||
|
ТПР-5.182.004-24 |
6300 |
||
|
ТПР-5.182.004-25 |
7100 |
||
|
ТПР-5.182.004-26 |
8000 |
||
|
ТПР-5.182.004-27 |
9000 |
||
|
ТПР-5.182.004-28 |
10000 |
||
|
ТПР-5.182.004-29 |
20 |
40 |
0,3 |
|
ТПР-5.182.004-30 |
50 |
||
|
ТПР-5.182.004-31 |
60 |
||
|
ТПР-5.182.004-32 |
80 |
||
|
ТПР-5.182.004-33 |
100 |
||
|
ТПР-5.182.004-34 |
120 |
||
|
ТПР-5.182.004-35 |
160 |
||
|
ТПР-5.182.004-36 |
200 |
||
|
ТПР-5.182.004-37 |
250 |
||
|
ТПР-5.182.004-38 |
320 |
||
|
ТПР-5.182.004-39 |
400 |
||
|
ТПР-5.182.004-40 |
500 |
||
|
ТПР-5.182.004-41 |
630 |
||
|
ТПР-5.182.004-42 |
800 |
||
|
ТПР-5.182.004-43 |
1000 |
||
|
ТПР-5.182.004-44 |
50 |
1250 |
|
|
ТПР-5.182.004-45 |
1600 |
||
|
ТПР-5.182.004-46 |
2000 |
||
|
ТПР-5.182.004-47 |
2500 |
||
|
ТПР-5.182.004-48 |
3150 |
||
Стандартный комплект поставки
- ТПР-5.182.004 преобразователь термоэлектрический бескорпусной.
- Паспорт.
