ДТС095М-И термопреобразователи сопротивления медные с выходным сигналом 4-20 мА

ДТС095М-И термопреобразователи сопротивления медные предназначены для непрерывного измерения температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел в различных отраслях промышленности и преобразования значения температуры в унифицированный сигнал 4-20 мА. ДТС095М-И со встроенным нормирующим преобразователем используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.

Номинальная статическая характеристика ДТС095М-И (НСХ): 50М, 100М. Диапазон измеряемых температур: -50...+50°C, -50...+150°C, -50...+180°C, 0...+100°C, 0...+150°C, указывается при заказе (см. структуру обозначения). Среда измерения: Твердые, жидкие, газообразные и сыпучие среды. Номинальное значение напряжения питания (постоянного тока): 24 В. Диапазон допустимых напряжений питания (постоянного тока) 12...36 В. Максимальная мощность, потребляемая преобразователем 0,8 Вт.  Вид зависимости «ток от температуры»: линейная. Нелинейность преобразования: не хуже ±0,2%. Разрядность цифро-аналогового преобразователя: не менее 12 бит. Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления: не более 30 Ом. Сопротивление линии связи с термоэлектрическим преобразователем: не более 100 Ом. Номинальное значение сопротивления нагрузки (при напряжении питания 24 В): 500 Ом ±5%. Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В): 1250 Ом. Пульсации выходного сигнала: 0,6%. Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания: не более 30 мин. Показатель тепловой инерции: не более 20...40 с. Степень защиты: IP54, IP65 – для датчиков с металлической головкой. Давление измеряемой среды – не более 1,6 МПа. Нормирующий преобразователь преобразует сигнал, полученный от ЧЭ, в унифицированный сигнал 4-20 мА. Питание датчика осуществляется от линии связи «токовая петля».

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы; атмосферное давление от 84 до 106,7 кПа; температура в диапазоне от минус 40 до +85 °С; относительная влажность не более 95 % при +5°С и более низкие температуры без конденсации влаги. Присоединение к процессу - подвижный штуцер М20х1,5. По заказу возможно изготовление датчика с другой резьбой.

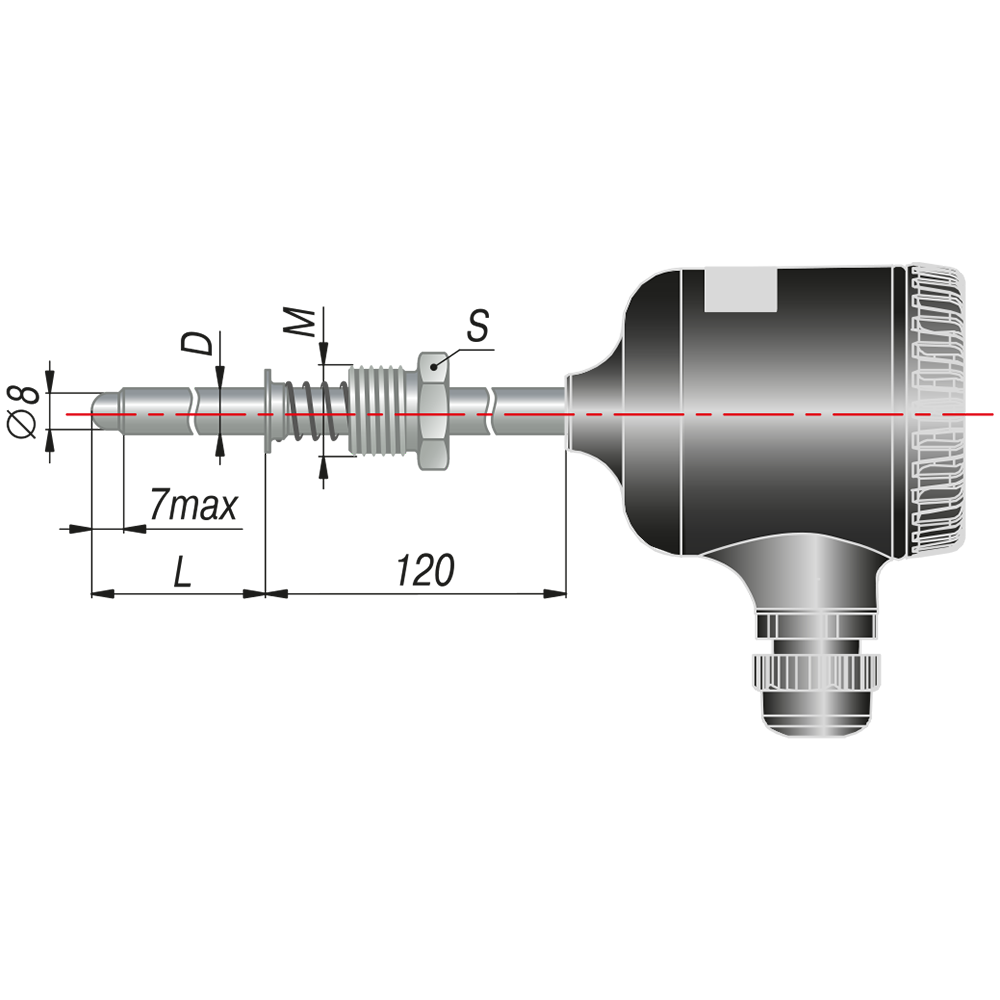

ДТС095М-И состоит из первичного преобразователя (ЧЭ), помещенного в защитную арматуру, и встроенного в коммутационную головку нормирующего преобразователя НПТ-3. Коммутационная головка состоит из корпуса, крышки и кабельного ввода. Коммутационная головка может быть пластмассовой (кабельный ввод М16×1,5) или металлической (кабельный ввод М20×1,5). Диаметр подключаемого кабеля до 10 мм.

Соответствие ДТС095М-И требованиям технических условий гарантируется при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации. Гарантийный срок эксплуатации – 24 месяца с даты продажи. Гарантийный срок хранения – три года со дня выпуска предприятием-изготовителем. Средний срок службы - не менее 10 лет.
