Тип датчика температуры: ТСМ
Номинальная статическая характеристика: 10М, 50М
Диапазон измеряемых температур: -50...+150°C
Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ
Цена (без учета НДС): По запросу руб.
Датчики температуры ДТС184-EXI имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Среда измерения
Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.
Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC Т6…Т1 Ga Х
Искробезопасная электрическая цепь — это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.
Взрывозащищенность датчика обеспечивается следующими средствами:
Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Класс допуска | B, C |
Предел допускаемого отклонения от НСХ | Класс допуска B, -50…+200°C — ±(0,30+0,005⋅|t|)°C; Класс допуска C, -180…+200°C — ±(0,60+0,01⋅|t|)°C |
Показатель тепловой инерции | Не более 10…30 с |
Количество рабочих спаев | 1, 2 |
Исполнение рабочего спая | Изолированный |
Герметичность к измеряемой среде | Герметичный |
Диапазон условных давлений | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) |
Средняя наработка до отказа при номинальных температурах | 35000 ч |
Материал погружаемой части | Сталь 12Х18Н10Т |
Длина монтажной части | 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм |
Исполнение по степени защиты | IP54 |
Температурный класс в маркировке взрывозащиты:
Т1 — не более 425°C;
Т2 — не более 275°C;
Т3 — не более 195°C;
Т4 — не более 130°C;
Т5 — не более 95°C;
Т6 — не более 80°C
Длина кабельного вывода:
0,2 — 0,2 м (стандарт);
По заказу — 0,3...20 м, кратно 0,1 м

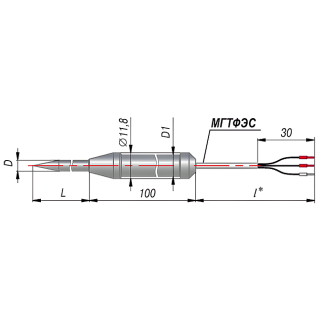

Длина монтажной части L, мм:
60, 80, 100, 120, 160, 200, 250, 320
Схема внутренних соединений проводников:
2 — двухпроводная;
3 — трехпроводная (стандарт);
4 — четырехпроводная
Класс допуска:
В (стандарт), С
Условное обозначение НСХ:
50М — 50М (стандарт);
100М — 100М
Конструктивное исполнение датчика (модель):
184 — датчики с кабельным выводом
Количество чувствительных элементов:
<без обозначения> — один чувствительный элемент (стандарт);
2 — два чувствительных элемента
