ДТС204-EXI термопреобразователи сопротивления медные взрывозащищенные

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 10М, 50М

Диапазон измеряемых температур: -50...+150°C

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ

Цена (без учета НДС): По запросу руб.

Описание

Датчики температуры ДТС204-EXI имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC Т6…Т1 Ga Х

Искробезопасная электрическая цепь — это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами:

  • Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
  • Ограничение максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 200 мA, Ui = 10,2 B).
  • Ограничение величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 2,75 нФ, Li = 0,75 мкГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Технические характеристики

Класс допуска B, C
Предел допускаемого отклонения от НСХ Класс допуска B, -50…+200°C — ±(0,30+0,005⋅|t|)°C;
Класс допуска C, -180…+200°C — ±(0,60+0,01⋅|t|)°C
Показатель тепловой инерции Не более 10…30 с
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах 35000 ч
Материал погружаемой части Латунь

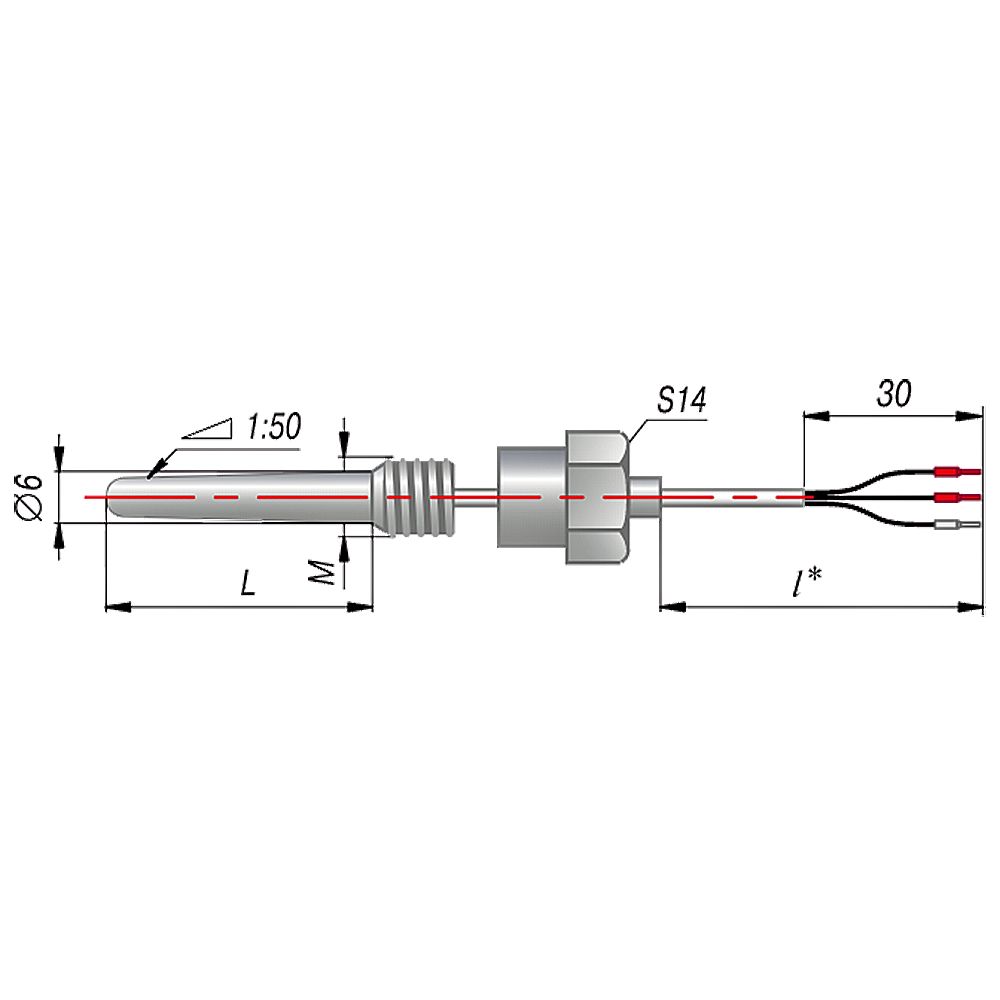

Длина монтажной части 40 мм, 65 мм
Исполнение по степени защиты IP54

Структура обозначения, пример заказа

Х
ДТСХХ4
-Х.
Х
Х.
Х/
Х.EXI

Температурный класс в маркировке взрывозащиты:
Т1 — не более 425°C;
Т2 — не более 275°C;
Т3 — не более 195°C;
Т4 — не более 130°C;
Т5 — не более 95°C;
Т6 — не более 80°C

Длина кабельного вывода:
0,2 — 0,2 м (стандарт);
По заказу — 0,3...20 м, кратно 0,1 м

Длина монтажной части L, мм:
40, 65

Схема внутренних соединений проводников:
2 — двухпроводная;
3 — трехпроводная (стандарт);
4 — четырехпроводная

Класс допуска:
В (стандарт), С

Условное обозначение НСХ:
50М — 50М (стандарт);
100М — 100М

Конструктивное исполнение датчика (модель):
204 — датчики с кабельным выводом

Количество чувствительных элементов:
<без обозначения> — один чувствительный элемент (стандарт);
2 — два чувствительных элемента

Стандартный комплект поставки

  • Датчик ДТС204-EXI — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТС термопреобразователь сопротивления. Руководство по эксплуатации. КУВФ.405210.003 РЭ
