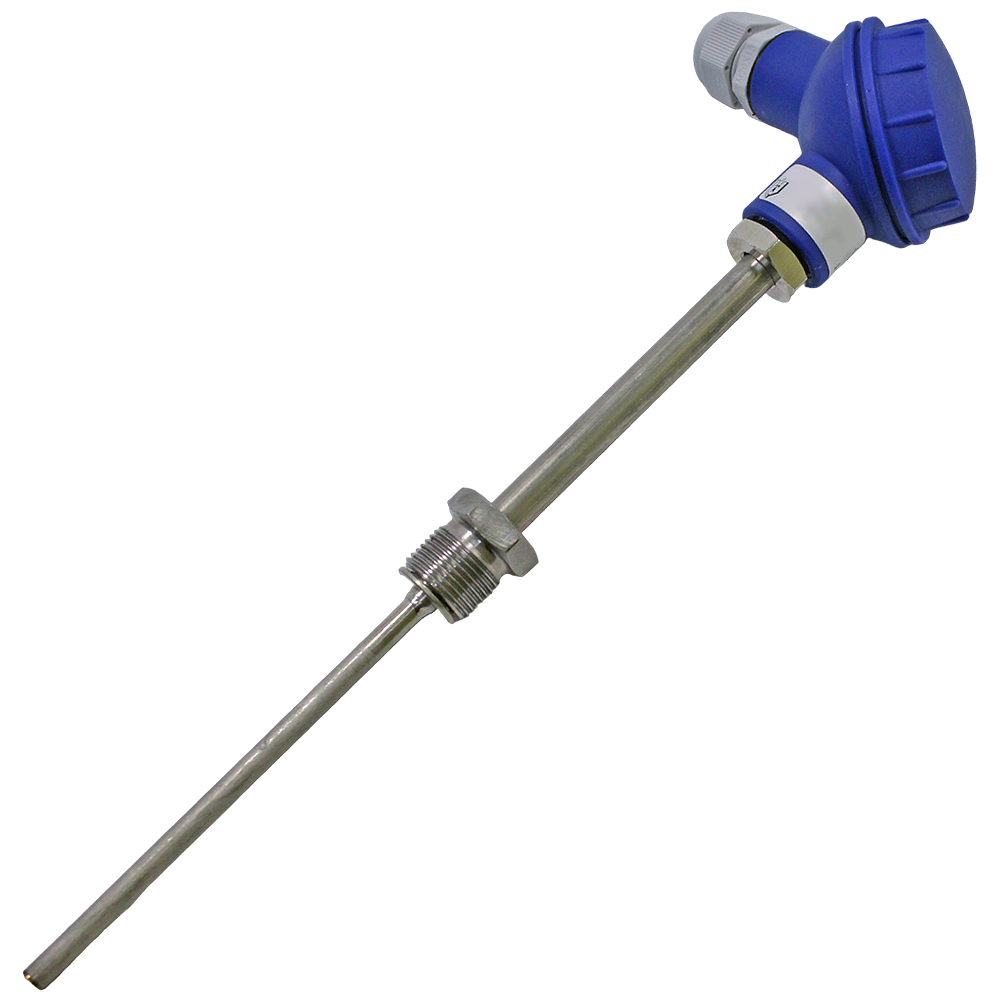

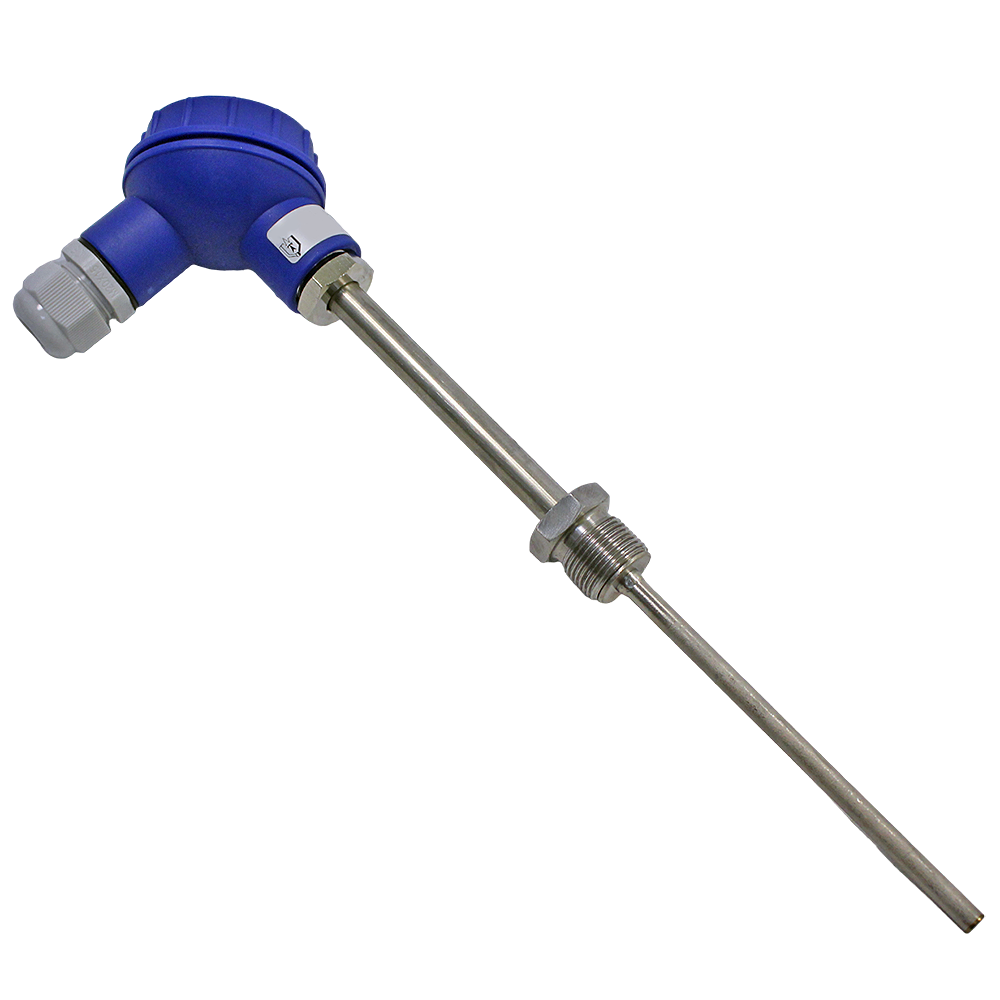

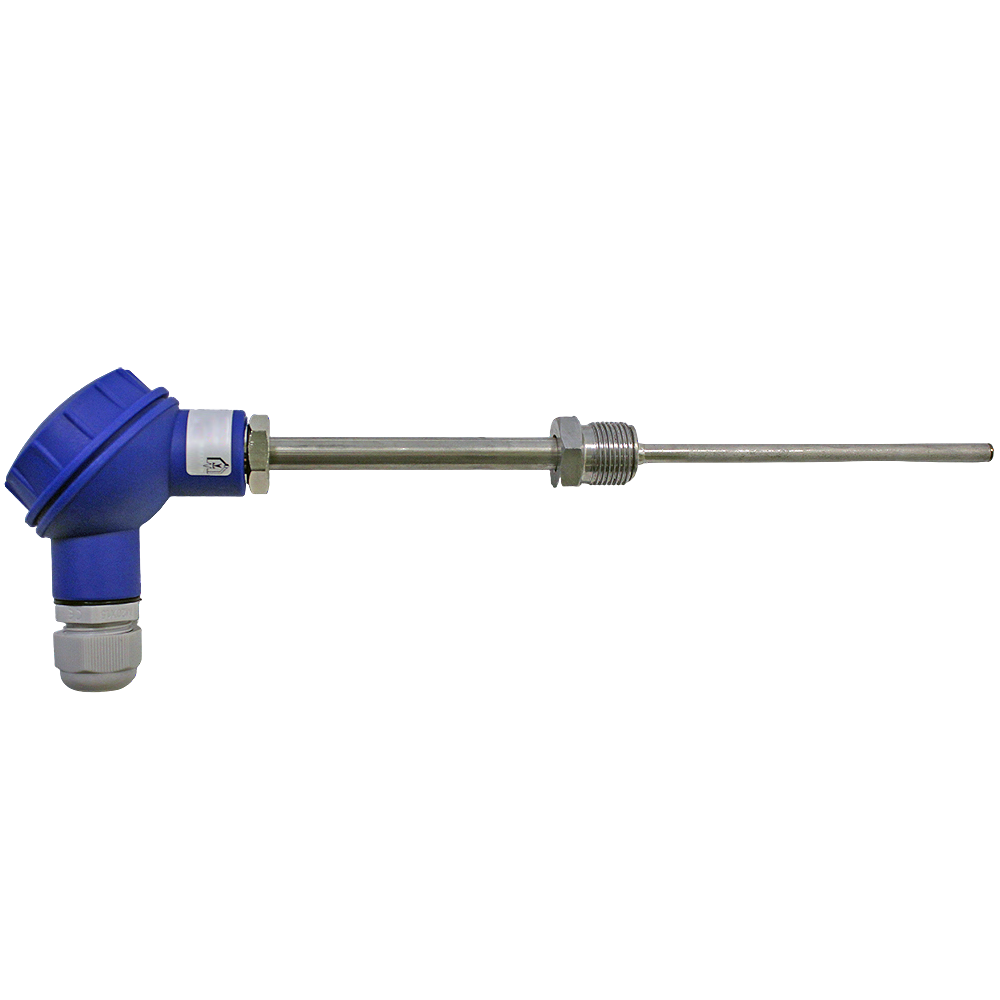

ТСМТ101 термопреобразователи сопротивления медные

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -50...+120°C, -50...+200°C, -180...+200°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ExiaIICT6X, 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Медные термопреобразователи сопротивления ТСМТ101 предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с защитными гильзами ЮНКЖ.

Защитные чехлы термометров изготавливаются из стали 12Х18Н10Т, монтажные штуцера ¾ из углеродистой стали обыкновенного качества с защитным покрытием. Для сильно агрессивных сред термометры рабочим диаметром 10 мм могут изготавливаться из стали 10Х17Н13М2Т (С13).

Термометры ТСМТ101К предназначены для измерения температуры в криогенной технике. Термометры ТСМТ101Н предлагаются в качестве альтернативы медным термопреобразователям сопротивления для измерения температуры в диапазоне до +200°С.

Рекомендуется использовать термометры сопротивления ТСМТ101 с диаметром рабочей части (d) 8 мм вместо модификации ТСМТ103.

Для подключения к измерительной цепи термопреобразователи сопротивления могут комплектоваться адаптерами АТС.

В клеммную головку могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART.

Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности	Выходной сигнал	Условное обозначение**	Пределы допускаемой погрешности
4-20 мА	AA3T25; А3T25	0,25%·tn* или 0,5°С	4-20 мА + HART	AAxH25, AxH25	0,25%·tn или 0,3°С
	B3T70	0,7%·tn или 1°С		AxH10, BxH10	0,1%·tn или 0,15°С
	A3T40	0,4%·tn или 0,5°С		BxH70	0,7%·tn или 1°С

*tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.

**«х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например, АА4Н25 или B3H70.

Технические характеристики

Класс допуска	A, B, C
Предел допускаемого отклонения от НСХ	см. таблицу "Предельная погрешность"
Показатель тепловой инерции	d = 6, 8 мм — 16 с; d = 10 мм — 20 с
Количество рабочих спаев	1, 2
Исполнение рабочего спая	Изолированный
Герметичность к измеряемой среде	Герметичный
Диапазон условных давлений	6,3 МПа
Средняя наработка до отказа при номинальных температурах	В зависимости от группы условий эксплуатации: I — 10 лет; II — 4 года (6 лет); III — 2 года Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.
Материал погружаемой части	Cталь 12Х18Н10Т; сталь 10Х17Н13М2Т
Материал корпуса	Пластик; алюминий; нержавеющая сталь
Унифицированный выходной сигнал	4-20 мА, HART
Устойчивость к вибрации	V3
Диаметр монтажной части	6, 8, 10 мм
Длина монтажной части	50÷3150 мм
Присоединение к процессу	Штуцер подвижный G1/2", Штуцер подвижный M20×1,5
Климатическое исполнение (диапазон рабочих температур)	УХЛ2
Исполнение по степени защиты	IP55, IP65, IP66, IP68

Структура обозначения, пример заказа

ТСМТ - Exi - 101

100М - B

Н10

С10

10 - L

G1/2

Типоразмер штуцера:
не заполнено — штуцер с резьбой М20х1,5;
G1/2 (для всех остальных случаев указать размер резьбы)

Размер от места уплотнения до головки ℓ:
не заполнено — 120 мм;
30÷500 — указать необходимый размер в мм

Наружный диаметр: 6, 8, 10 мм

Монтажная длина L: 50÷3150 мм

Материал оболочки кабеля:
С10 — сталь 12Х18Н10Т;
С13 — сталь 10Х17Н13М2Т

Выходной сигнал (см. "Варианты исполнений")

Схема соединения:
3, 4 — 3-х и 4-х проводная схема подключения для класса А;
2, 3, 4 — 2-х, 3-х, 4-х проводная схема подключения для класса В, С

НСХ в соответствии с ГОСТ 6651-2009: 50М, 100М

Класс допуска по ГОСТ 6651-2009: А, В, С

Узел коммутации датчика (см. "Варианты исполнений")

Кабельный ввод (см. "Варианты исполнений")

Тип датчика: ТСМТ — термометр сопротивления медный

Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X; Exd — 1ExdIICT6

Модификация: 101 — с подвижным штуцером и упорным кольцом

Варианты исполнений

Варианты исполнения коммутационных головок

10	16	21	25	26	28

Кабельный ввод

Кабельный ввод	0	штатный кабельный ввод клеммной головки
	А	под небронированный кабель в металлорукаве РЗЦХ-15	клеммные головки ≥ 14
	В	под небронированный кабель в металлорукаве МРПИ-15
	C	под небронированный кабель в металлорукаве DN18
	D	под небронированный кабель в металлорукаве DN20
	E	под небронированный кабель в металлорукаве DN12
	F	под трубный монтаж с внутренней резьбой М20х1,5
	G	под трубный монтаж с выходом наружной резьбой G1/2
	H	под небронированный кабель диаметром 6,5÷14 мм
	I	под небронированный кабель диаметром 3,2÷8,7 мм
	J	под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней
	К	под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони
	L	под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони

Узел коммутации датчика

10	пластиковая головка	IP55	общего назначения
15; 16; 17; 18; 19	алюминиевая головка	IP66/IP68	1ExdIICT6 / 0ExiaIICT6 X
20; 22	алюминиевая головка	IP65	общего назначения
14; 21; 23; 24; 25; 26; 28; 29	алюминиевая головка	IP66	0ExiaIICT6 X или общего назначения
27	нержавеющая сталь	IP66	0ExiaIICT6 или общего назначения

Выходной сигнал

Не заполнено		аналоговый сигнал (Ом) в соответствии с НСХ
T25	для головок клеммных ≥ 14	4-20 мА	для АА3 и А3
T40			для А3
T70			для В3
H10		4-20 мА + HART	для Ах, Вх	индивидуальная градуировка датчика
H25			для ААх, Ах
H70			для Вх

Скачать документацию

ТСМТ, ТСПТ, ТСМТ-Ех, ТСПТ-Ех датчики температуры. Руководство по эксплуатации. 4211-003-10854341-2013 РЭ
