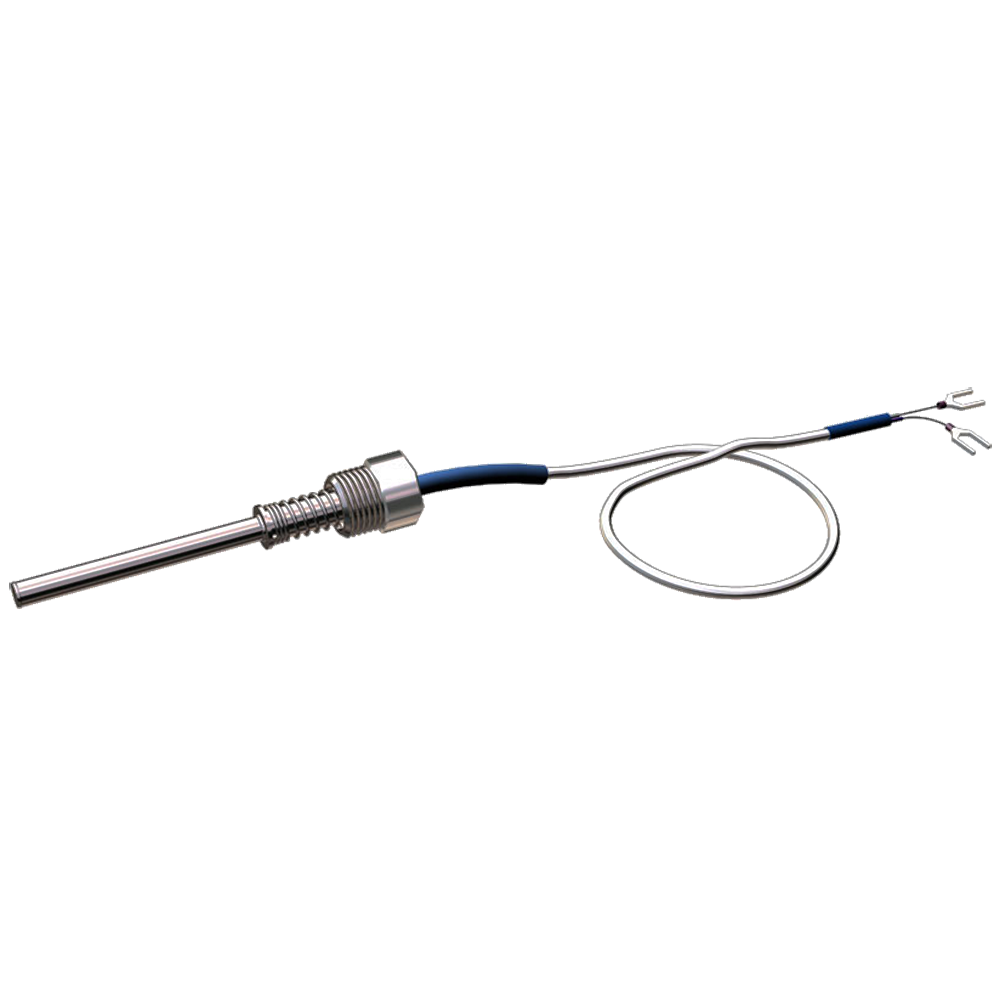

ТСМТ203 термопреобразователи сопротивления медные

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -50...+120°C, -50...+200°C, -180...+200°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: 0ExiaIICT6X

Цена (без учета НДС): По запросу руб.

Описание

Медные термопреобразователи сопротивления ТСМТ203 предназначены для измерения температуры пластических масс и резиновых смесей в термопласт-автоматах, литьевых и прессовых машинах, а также для измерения температуры жидких, газообразных сред и твердых тел. Могут комплектоваться как штуцером, так и гайкой под байонетное соединение.

При необходимости  могут комплектоваться выносными преобразователями ИПП  для унификации выходного сигнала в сигнал постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и, при необходимости, металлорукава.



Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART.

Выходной
сигнал

Условное
обозначение

Пределы
допускаемой
 погрешности

Выходной
 сигнал

Условное
обозначение**

Пределы
допускаемой
 погрешности

4-20 мА

AA3T25; А3T25

0,25%·tn* или 0,5°С

4-20 мА + HART

AAxH25, AxH25

0,25%·tn или 0,3°С

B3T70

0,7%·tn или 1°С

AxH10, BxH10

0,1%·tn или 0,15°С

A3T40

0,4%·tn или 0,5°С

BxH70

0,7%·tn или 1°С

*tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.

**«х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например, АА4Н25 или B3H70.



Технические характеристики

Класс допуска A, B, C
Предел допускаемого отклонения от НСХ см. таблицу "Предельная погрешность"
Показатель тепловой инерции d = 4 — 8 с; d = 5 — 12 с; d = 6 — 16 с
Количество рабочих спаев 1
Диапазон условных давлений 6,3 МПа
Средняя наработка до отказа при номинальных температурах В зависимости от группы условий эксплуатации:
I — 10 лет;
II — 4 года (6 лет)*

*Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.
Материал погружаемой части Сталь 12Х18Н10Т
Унифицированный выходной сигнал 4-20 мА, HART
Устойчивость к вибрации V3
Диаметр монтажной части 4, 5, 6, 8 мм
Длина монтажной части 60÷160 мм
Присоединение к процессу Гайка байонетная ГБ12, Гайка байонетная ГБ15, Гайка байонетная ГБ17, Штуцер подвижный M12×1,5, Штуцер подвижный M16×1,5, Штуцер подвижный M20×1,5
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP55, IP65, IP66, IP68

Структура обозначения, пример заказа

ТСМТ - Exi - 203
0
50
100П
А
3, 4
С10
10 - 100
1000
ГБ12

Вариант присоединения к процессу:
ГБ12 — гайка байонетная указанного типоразмера;
М12, М16, М20 — штуцер с резьбой М12х1,5; М16х1,5; М20х1,5

Длина удлинительного провода: 100÷30000 мм (500, 1000, 2000, 3150 и более)

Наружный диаметр: 6, 8, 10 мм

Монтажная длина L: 50÷3150 мм

Материал наружной оболочки кабеля:
С10 — сталь 12Х18Н10Т

Схема соединения:
3, 4 — 3-х и 4-х проводная схема подключения для класса А;
2, 3, 4 — 2-х, 3-х, 4-х проводная схема подключения для класса В, С

Класс допуска по ГОСТ 6651-2009: А, В, С

НСХ по ГОСТ 6651-2009: 50М, 100М

Разновидность защиты удлинительного провода (см. Варианты исполнений)

Узел коммутации (см. Варианты исполнений)

Тип датчика: ТСМТ — термометр сопротивления медный

Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X

Модификация: 203

Варианты исполнений

Узел коммутации

0

свободные концы 50 мм

IP65 исп. 50 – 69

0ExiaIICT6 или общего назначения

IP40 исп. 70

общего назначения

2

вилка мини-разъема

IP40

общего назначения

4

вилка стандарт-разъема

IP40

общего назначения





Разновидность защиты удлинительного провода

50

многожильный провод, изоляция Силикон / Экран / Силикон, экран провода изолирован от корпуса датчика и не имеет вывода

60

многожильный провод, изоляция Фторопласт / Экран / Фторопласт, экран провода изолирован от корпуса датчика и не имеет вывода

70

двойная изоляция из стеклонити, внешнее армирование

80

многожильный провод с фторопластовой изоляцией в металлорукаве



Скачать документацию

ТСМТ, ТСПТ, ТСМТ-Ех, ТСПТ-Ех датчики температуры. Руководство по эксплуатации. 4211-003-10854341-2013 РЭ



Чтобы правильно подобрать медные термопреобразователи сопротивления ТСМТ203, узнать стоимость термопреобразователей сопротивления ТСМТ203, купить ТСМТ203, вам достаточно позвонить по телефону +7(4812)209-311 или написать по электронной почте info@td-etalon.com.
