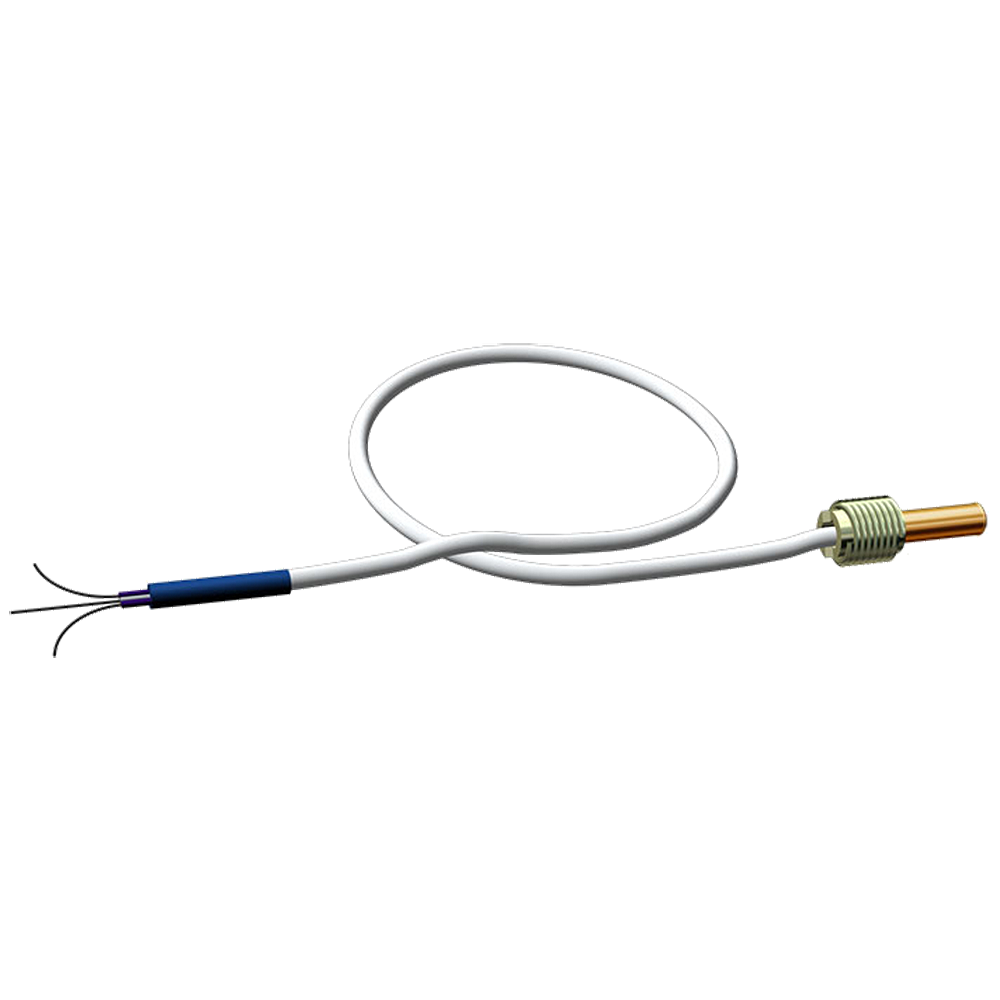

ТСМТ301 термопреобразователи сопротивления медные

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -50...+120°C, -50...+200°C, -180...+200°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел, Подшипники качения, скольжения

Маркировка взрывозащиты: 0ExiaIICT6X

Цена (без учета НДС): По запросу руб.

Описание

Медные термопреобразователи сопротивления ТСМТ301 предназначены для измерения температуры твердых тел, например, подшипников; жидких и газообразных сред, не разрушающих материал защитного чехла, например, природного газа.

При необходимости могут комплектоваться выносными преобразователями ИПП  для унификации выходного сигнала в сигнал постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельными вводами для дополнительной фиксации кабеля и, при необходимости, металлорукава.



Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART.

Выходной
сигнал

Условное
обозначение

Пределы
допускаемой
 погрешности

Выходной
 сигнал

Условное
обозначение**

Пределы
допускаемой
 погрешности

4-20 мА

AA3T25; А3T25

0,25%·tn* или 0,5°С

4-20 мА + HART

AAxH25, AxH25

0,25%·tn или 0,3°С

B3T70

0,7%·tn или 1°С

AxH10, BxH10

0,1%·tn или 0,15°С

A3T40

0,4%·tn или 0,5°С

BxH70

0,7%·tn или 1°С

*tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.

**«х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например, АА4Н25 или B3H70.



Технические характеристики

Класс допуска A, B, C
Показатель тепловой инерции 8-10 c
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный
Герметичность к измеряемой среде Герметичный
Средняя наработка до отказа при номинальных температурах В зависимости от группы условий эксплуатации: I — 10 лет; II — 4 года
Материал погружаемой части Сталь 12Х18Н10Т, латунь
Унифицированный выходной сигнал 4-20 мА, HART
Устойчивость к вибрации V3
Диаметр монтажной части 5 мм
Длина монтажной части 20÷25 мм
Присоединение к процессу Штуцер подвижный M8×1
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP40, IP65

Структура обозначения, пример заказа

ТСМТ - Exi - 301
0
60
100М
А
3, 4
С10
5
20
1000 - М16х1,5

Длина удлинительного провода ℓ: 100÷30000 мм

Типоразмер штуцера: не заполнено — штуцер М8х1; М16х1,5 — резьба штуцера указывается в явном виде

Монтажная длина L: 20÷25 мм

Наружный диаметр: 5 мм

Материал оболочки: С10 — сталь 12Х18Н10Т; Л — латунь

Схема соединения: 3, 4 — 3-х и 4-х проводная схема подключения

Класс допуска по ГОСТ 6651-2009: А, В, С

НСХ по ГОСТ 6651-2009: 50М, 100М

Узел коммутации датчика: 60 — многожильный провод, изоляция фторопласт

Узел коммутации (см. Варианты исполнений)

Тип датчика: ТСМТ — термометр сопротивления медный

Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X

Модификация: 301

Варианты исполнений

Узел коммутации

0

свободные концы 50 мм

IP65

0ExiaIICT6 или общего назначения

2

вилка мини-разъема

IP40

общего назначения

4

вилка стандарт-разъема

IP40

общего назначения



Скачать документацию

ТСМТ, ТСПТ, ТСМТ-Ех, ТСПТ-Ех датчики температуры. Руководство по эксплуатации. 4211-003-10854341-2013 РЭ



Чтобы правильно подобрать медные термопреобразователи сопротивления ТСМТ301, узнать стоимость термопреобразователей сопротивления ТСМТ301, купить ТСМТ301, вам достаточно позвонить по телефону +7(4812)209-311 или написать по электронной почте info@td-etalon.com.
